申请日2015.03.09
公开(公告)日2015.07.29
IPC分类号C02F1/48; C02F1/00
摘要
本实用新型公开了一种全自动多功能水处理器，涉及水处理技术领域，它包括筒体，筒体内部设有滤芯，筒体侧壁的上部靠近上封头处设有进水口，筒体侧壁的下部靠近下封头处设有出水口;上封头的顶端设有一端盖，端盖上均匀分布有多个电极，所述电极呈环状排列且间隔均匀;筒体侧壁上还设有PLC电控箱，PLC电控箱内设有高频电磁场发生器和高能电晕场发生器。本实用新型水处理效果好，且能实现自清洗排污，无需化学药剂，具有阻力低、流量大，运行费用低，操作简便，维护方便等优点。

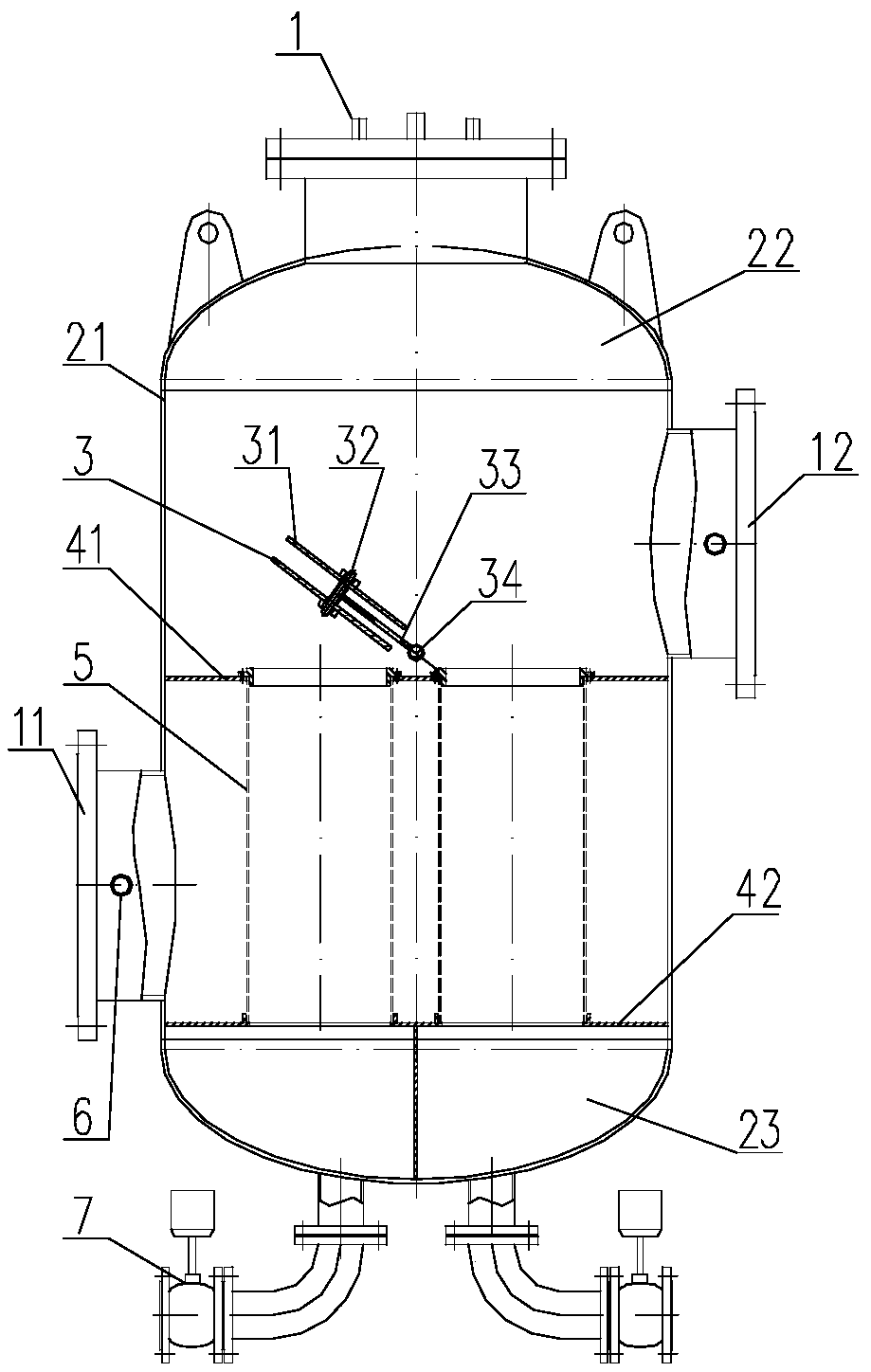

摘要附图
权利要求书
1.全自动多功能水处理器，其特征是，包括筒体，筒体内部设有滤芯， 所述筒体包括侧壁，侧壁顶端的上封头和侧壁底端的下封头，筒体侧壁的上 部靠近上封头处设有进水口，筒体侧壁的下部靠近下封头处设有出水口;上 封头的顶端设有一端盖，端盖上均匀分布有多个电极，所述电极呈环状排列 且间隔均匀;筒体侧壁上还设有PLC电控箱，PLC电控箱内设有高频电磁场发 生器和高能电晕场发生器。
2.根据权利要求1所述的全自动多功能水处理器，其特征是，所述滤芯 顶端设有上花盘，滤芯底端设有下花盘，上花盘位于所述进水口的下沿，下 花盘位于所述出水口的下沿，上花盘和下花盘将滤芯固定并同时密封住除滤 芯以外的筒体截面。
3.根据权利要求2所述的全自动多功能水处理器，其特征是，所述滤芯 的数量为偶数并对称的分为两组。
4.根据权利要求1～3中的任意一项所述的全自动多功能水处理器，其 特征是，所述的滤芯为楔形滤芯。
5.根据权利要求4所述的全自动多功能水处理器，其特征是，所述筒体 内还设有冲洗导流装置，冲洗导流装置位于所述滤芯的上部，冲洗导流装置 的驱动轴穿过筒体的侧壁与减速机的输出轴相连接，减速机的输入轴与电动 执行机构相连接，电动执行机构及减速机位于筒体侧面与所述PLC电控箱相 对的一侧。
6.根据权利要求5所述的全自动多功能水处理器，其特征是，所述冲洗 导流装置包括两个大小形状相同的盖板，两个盖板之间经螺栓相连接，盖板 能够将一组滤芯的端部覆盖;所述螺栓上设有驱动杆，驱动杆一端连接螺栓， 另一端连接驱动轴。
7.根据权利要求5或6所述的全自动多功能水处理器，其特征是，所述 筒体内下花盘与下封头之间分为两个相互独立的空间，每一组滤芯对应一个 独立的空间，每一个独立的空间底端分别设有一个排污口。
8.根据权利要求7所述的全自动多功能水处理器，其特征是，所述排污 口处设有电动排污阀。
9.根据权利要求1或8所述的全自动多功能水处理器，其特征是，所述 出水口处设有压差仪表。
说明书
全自动多功能水处理器
技术领域
本实用新型涉及水处理技术领域，具体地说是一种全自动多功能水处理 器。
背景技术
循环水系统广泛应用于采暖、医药、食品、酿造、化工等多项行业，根 据行业的不同对循环水的水质也提出了不同的要求，目前循环水系统中普遍 存在的几大问题有：腐蚀、结垢、菌藻、水质及悬浮物等，由于目前水处理 设备功能单一，因此为了解决这些问题往往需要多台功能各异的设备同时对 循环水进行处理，不但要投入大量的资金购买设备还需要足够的空间来安装 这些设备，造成了资金和能源的浪费，效果也不是很理想。
目前市场上也出现一些多功能水处理器，虽然解决了一些问题，但仍存 在诸多不足，如：水质处理效果差、运行阻力大，处理精度低，而且纳污量 小、易受污物堵塞、清洗工作复杂，必须对设备进行拆卸才能实现清洗。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种全自动多功能水处理器， 该装置具有对水质综合优化处理、防垢、防腐、杀菌、灭藻、超净过滤等功 能，具有机电一体化的设计，纯物理方式处理，无需化学药剂，阻力低、流 量大。而且运行费用极低，操作简便、维护方便。
本实用新型解决其技术问题所采取的技术方案是：全自动多功能水处理 器，包括筒体，筒体内部设有滤芯，所述筒体包括侧壁，侧壁顶端的上封头 和侧壁底端的下封头，筒体侧壁的上部靠近上封头处设有进水口，筒体侧壁 的下部靠近下封头处设有出水口;上封头的顶端设有一端盖，端盖上均匀分 布有多个电极，所述电极呈环状排列且间隔均匀;筒体侧壁上还设有PLC电 控箱，PLC电控箱内设有高频电磁场发生器和高能电晕场发生器。
为了将滤芯可靠的固定以及保证水流只能通过滤芯，进一步的技术方案 为：所述滤芯顶端设有上花盘，滤芯底端设有下花盘，上花盘位于所述进水 口的下沿，下花盘位于所述出水口的下沿，上花盘和下花盘将滤芯固定并同 时密封住除滤芯以外的筒体截面。
进一步的方案为：所述滤芯的数量为偶数并对称的分为两组。
优选的技术方案为：所述的滤芯为楔形滤芯。
为了实现自清洗，进一步的技术方案为：所述筒体内还设有冲洗导流装 置，冲洗导流装置位于所述滤芯的上部，冲洗导流装置的驱动轴穿过筒体的 侧壁与减速机的输出轴相连接，减速机的输入轴与电动执行机构相连接，电 动执行机构及减速机位于筒体侧面与所述PLC电控箱相对的一侧。
进一步的技术方案为：所述冲洗导流装置包括两个大小形状相同的盖板， 两个盖板之间经螺栓相连接，盖板能够将一组滤芯的端部覆盖;所述螺栓上 设有驱动杆，驱动杆一端连接螺栓，另一端连接驱动轴。
为便于自清洗排污，进一步的技术方案为：所述筒体内下花盘与下封头 之间分为两个相互独立的空间，每一组滤芯对应一个独立的空间，每一个独 立的空间底端分别设有一个排污口。
进一步的技术方案为：所述排污口处设有电动排污阀。
进一步的技术方案为：所述出水口处设有压差仪表。
与现有技术相比，本实用新型具有以下有益效果：
1、采用楔形滤芯机械的过滤水中颗粒，高频电磁场与高能电晕场综合处 理成垢离子、活化水分子、抑制容器内壁金属腐蚀的同时以电离子破坏细菌 及藻类的酶活性，改变其生存环境从而杀死细菌和藻类，具有对水质综合优 化处理、防垢、防腐、杀菌、灭藻、超净过滤等多种功能;
2、电磁场、电晕场的存在能够有效地破坏细菌和藻类的生存环境，且影 响细菌和藻类的新陈代谢，破坏其体内的酶活性从而导致死亡，经处理的水 自出水口供给系统循环，由于电磁场和电晕场覆盖整个设备，所以不会有处 理死角，所有经过设备的水都被活化为电磁水。电磁水需经很长一段时间才 能恢复到原来的状态，在此期间成垢几率极低;
3、设有冲洗导流装置，当设备运行一段时间楔形滤芯附着有大量杂质时， 通过压差控制调节，控制电动执行机构带动冲洗导流装置封闭被冲洗的楔形 滤芯，同时打开对应的电动排污阀实现对楔形滤芯的反冲洗，整个冲洗过程 不影响系统的整体运行;
4、机电一体化的设计，设有PLC电控箱，整个操作过程实现全自动智能 运行，还可根据需求实现远程通讯，操作简便、维护方便;
5、纯物理方式处理，无需化学药剂，更加环保且运行费用极低。
