渗滤液回喷焚烧处理技术

发布时间:2018-4-23 17:55:25

  申请日2015.10.21

  公开(公告)日2016.04.27

  IPC分类号F23G7/04

  摘要

  本实用新型主要涉及一种渗滤液回喷焚烧处理装置,它包括渗滤液收集池、过滤泵一、过滤泵二、渗滤液清液池、水动全自动自清洗网式过滤器、渗滤液喷洒泵一、渗滤液喷洒泵二、雾化喷枪、电动调节阀;渗滤液在电动调节阀的控制下进入渗滤液收集池,在过滤泵一、过滤泵二的作用下,将渗滤液收集池内的渗滤液送入水动全自动自清洗网式过滤器,经水动全自动自清洗网式过滤器过滤后渗滤液进入渗滤液清液池内,在喷洒泵一和喷洒泵二的作用下,将过滤后的渗滤液送至雾化喷枪,雾化喷枪将渗滤液喷洒至炉膛内焚烧;本实用新型通过渗滤液收集、过滤、焚烧三个过程,将垃圾处理过程中产生的渗滤液进行焚烧处理,焚烧效率高、安全环保。


  权利要求书

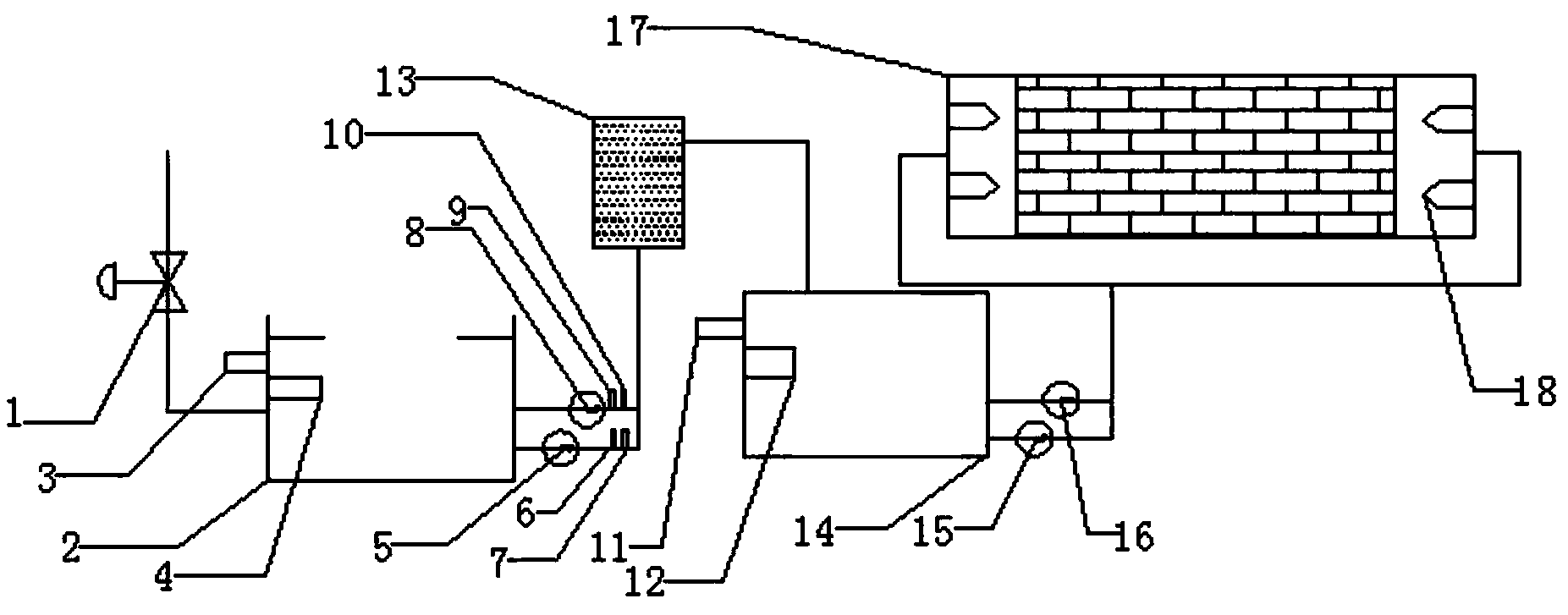

  1.一种渗滤液回喷焚烧处理装置,包括渗滤液收集池(2)、过滤泵一(5)、过滤泵二(8)、渗滤液清液池(14)、水动全自动自清洗网式过滤器(13)、渗滤液喷洒泵一(15)、渗滤液喷洒泵二(16)、雾化喷枪(18)、电动调节阀(1);其特征是:所述的电动调节阀(1)通过母管与渗滤液收集池(2)连接,电动调节阀(1)与渗滤液收集池(2)内的液位开关一(4)、液位变送器一(3)连接,当液位开关一(4)检测到渗滤液收集池(2)内的液位太低或太高时,液位变送器将信号传给电动调节阀(1),控制电动调节阀(1)的开关;所述的渗滤液收集池(2)通过过滤泵一(5)和过滤泵二(8)将渗滤送至与水动全自动自清洗网式过滤器(13)进行过滤;所述的水动全自动自清洗网式过滤器(13)与渗滤液清液池(14)连接,渗滤液清液池(14)内安装有液位开关二(12)和液位变送器二(11),当液位开关二(12)检测到渗滤液清液池(14)内的液位低于1.5m时,液位变送器二(11)控制过滤泵一(5)、过滤泵二(8)同时工作;当液位开关二(12)检测到渗滤液清液池(14)内的液位高于2.3m时,液位变送器二(11)控制过滤泵一(5)、过滤泵二(8)停止工作;当液位开关二检测到渗滤液清液池(14)内的液位在1.5m至2.3m之间时,液位变送器二(11)控制过滤泵一(5)、过滤泵二(8)轮流工作;所述的过滤泵一(5)出水口管道上安装有压力安全阀一(6);在过滤泵二(8)出水口管道上安装有压力安全阀二(9);所述的过滤泵一(5)上安装有压力泄露检测开关一(7)和独立的工业水冲洗管路,对前后管路和过滤泵一(5)进行净水冲洗;所述的过滤泵二(8)上安装有压力泄露检测开关二(10)和独立的工业水冲洗管路,对前后管路和过滤泵二(8)进行净水冲洗;所述的渗滤液清液池(14)通过喷洒泵一(15)、喷洒泵二(16)与炉膛(17)内的四个雾化喷枪(18)连接;所述的雾化喷枪(18)在炉膛(17)左右两个各安装两个。

  2.根据权利要求1所述的一种渗滤液回喷焚烧处理装置,其特征在于:渗滤液在电动调节阀(1)的控制下进入渗滤液收集池(2),在过滤泵一(5)、过滤泵二(8)的作用下,将渗滤液收集池(2)内的渗滤液送入水动全自动自清洗网式过滤器(13),经水动全自动自清洗网式过滤器(13)过滤后渗滤液进入渗滤液清液池(14)内,在喷洒泵一(15)和喷洒泵二(16)的作用下,将过滤后的渗滤液送至雾化喷枪(18),雾化喷枪(18)将渗滤液喷洒至炉膛(17)内焚烧。

  说明书

  一种渗滤液回喷焚烧处理装置

  技术领域

  本实用新型涉及一种焚烧处理装置,具体涉及一种渗滤液回喷焚烧处理装置。

  背景技术

  目前国内生活垃圾很多,对垃圾的处理方式很多种多样,对垃圾的处理是我们面对的一个重要的研究课题;本实用新型专利积极关注垃圾焚烧的处理方式,针对对垃圾进行粗放处理和垃圾水分多必定产生渗滤液的问题,研究出了一种对垃圾渗滤液进行回喷焚烧处理的装置,该装置焚烧效率高、效果好,国内多个已建和在建的垃圾焚烧项目上相继采取了这种技术,其成熟稳定性经受住了实际工程的考验;同时它也可以用来进一步处理其他渗滤液处理方法所产生的浓缩液或其它废液,应用范围相当广泛。

  实用新型内容

  本实用新型主要提供一种焚烧效率高、安全环保、操作简单的一种渗滤液回喷焚烧处理装置。

  一种渗滤液回喷焚烧处理装置包括渗滤液收集池、过滤泵一、过滤泵二、渗滤液清液池、水动全自动自清洗网式过滤器、渗滤液喷洒泵一、渗滤液喷洒泵二、雾化喷枪、电动调节阀;所述的电动调节阀通过母管与渗滤液收集池连接,电动调节阀与渗滤液收集池内的液位开关一、液位变送器一连接,当液位开关一检测到渗滤液收集池内的液位太低或太高时,液位变送器将信号传给电动调节阀,控制电动调节阀的开关;所述的渗滤液收集池通过过滤泵一和过滤泵二将渗滤送至与水动全自动自清洗网式过滤器进行过滤;所述的水动全自动自清洗网式过滤器与渗滤液清液池连接,渗滤液清液池内安装有液位开关二和 液位变送器二,当液位开关二检测到渗滤液清液池内的液位低于1.5m时,液位变送器二控制过滤泵一、过滤泵二同时工作;当液位开关二检测到渗滤液清液池内的液位高于2.3m时,液位变送器二控制过滤泵一、过滤泵二停止工作;当液位开关二检测到渗滤液清液池内的液位在1.5m至2.3m之间时,液位变送器二控制过滤泵一、过滤泵二轮流工作;所述的过滤泵一出水口管道上安装有压力安全阀一;在过滤泵二出水口管道上安装有压力安全阀二;所述的过滤泵一上安装有压力泄露检测开关一和独立的工业水冲洗管路,对前后管路和过滤泵一进行净水冲洗;所述的过滤泵二上安装有压力泄露检测开关二和独立的工业水冲洗管路,对前后管路和过滤泵二进行净水冲洗;所述的渗滤液清液池通过喷洒泵一、喷洒泵二与炉膛内的四个雾化喷枪连接;所述的雾化喷枪在炉膛左右两个各安装两个。

  渗滤液在电动调节阀的控制下进入渗滤液收集池,在过滤泵一、过滤泵二的作用下,将渗滤液收集池内的渗滤液送入水动全自动自清洗网式过滤器,经水动全自动自清洗网式过滤器过滤后渗滤液进入渗滤液清液池内,在喷洒泵一和喷洒泵二的作用下,将过滤后的渗滤液送至雾化喷枪,雾化喷枪将渗滤液喷洒至炉膛内焚烧。

  本实用新型通过渗滤液收集、过滤、焚烧三个过程,将垃圾处理过程中产生的渗滤液进行焚烧处理,焚烧效率高、安全环保。
