申请日2015.02.15
公开(公告)日2015.07.29
IPC分类号C02F101/10; C02F9/04
摘要
本实用新型公开了一种硫酸钠废水浓缩系统，属于工业废水处理技术领域。所述系统主要包括水处理加药装置、管式微滤装置、中间停留水箱和RO膜中试设备;其中，所述RO膜中试设备主要包括增压泵、高压泵、保安过滤器、膜壳和变频控制箱;所述膜壳的两端均设置有与RO膜相互配合的适配器;所述增压泵、保安过滤器、高压泵和膜壳依次通过接连管连接，变频控制箱与高压泵之间通过电缆连接;所述产水流量计安装在膜壳产水口的管路上;针型阀和浓水流量计依次安装在膜壳浓水口的管路上;所述水处理加药装置、管式微滤装置、中间停留水箱和RO膜中试设备依次通过连接管连接。所述系统结构简单，易于实现;且用于硫酸钠废水的浓缩时，浓缩效果显著。
权利要求书

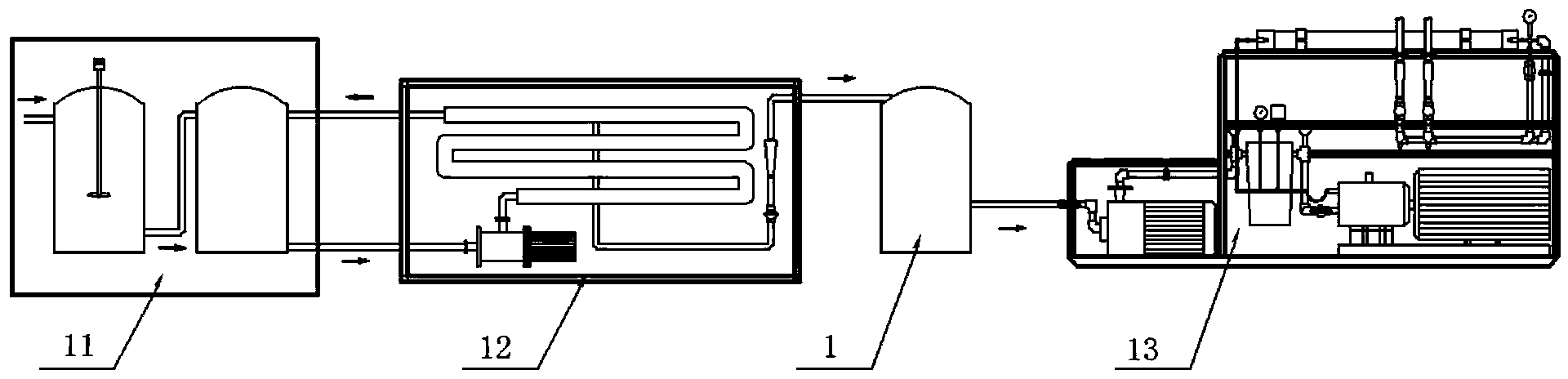

1.一种硫酸钠废水浓缩系统，其特征在于：所述系统主要包括水处理加药 装置(11)、管式微滤装置(12)、中间停留水箱(1)和RO膜中试设备(13);
其中，所述RO膜中试设备(13)主要包括增压泵(2)、高压泵(3)、保安 过滤器(4)、膜壳(5)、变频控制箱(6)、产水流量计(8)、针型阀(9)和浓 水流量计(10);所述膜壳(5)的两端均设置有与RO膜相互配合的适配器(7);
整体连接关系为：
所述增压泵(2)、保安过滤器(4)、高压泵(3)和膜壳(5)依次通过连 接管连接;所述变频控制箱(6)与高压泵(3)之间通过电缆连接;所述产水 流量计(8)安装在膜壳(5)产水口的管路上，针型阀(9)和浓水流量计(10) 依次安装在膜壳(5)浓水口的管路上;
所述水处理加药装置(11)、管式微滤装置(12)、中间停留水箱(1)和RO 膜中试设备(13)依次通过连接管连接。
2.根据权利要求1所述的一种硫酸钠废水浓缩系统，其特征在于：所述增 压泵(2)和保安过滤器(4)之间采用UPVC管连接;所述高压泵(3)和膜壳 (5)之间采用哈氏合金管与高压软管配合连接。
3.根据权利要求1所述的一种硫酸钠废水浓缩系统，其特征在于：所述膜 壳(5)的数量为1个以上。
说明书
一种硫酸钠废水浓缩系统
技术领域
本实用新型涉及一种硫酸钠废水浓缩系统，属于工业废水处理技术领域。
背景技术
工业废水对水资源污染较严重，未经处理的工业废水排入水体后，将会造成水污染，对人体健康、渔业生产、农业、工业和环境都有很大的危害。因此工业废水的处理与利用非常重要。
硫酸钠废水是在粗粉、化纤、草酸、甲酸、农药和白炭黑等生产过程中的一种工业废水。目前，对硫酸钠废水的处理主要有稀释后直接排放和结晶法两种方式;将含硫酸钠的废水稀释后直接排放，这样不仅浪费了硫酸盐，而且由于硫酸盐在厌氧环境下被还原成硫化物，对厌氧生物产生不良影响，阻碍甚至破坏厌氧消化的正常进行。结晶法可回收废水中的一定量硫酸钠，提高经济效益，但无法实现零排放的目的。
实用新型内容
有鉴于此，本实用新型的目的是提供一种硫酸钠废水浓缩系统，所述系统结构简单，易于实现;且用于硫酸钠废水的浓缩时，浓缩效果显著。
本实用新型的目的由以下技术方案实现：
一种硫酸钠废水浓缩系统，所述系统主要包括水处理加药装置、管式微滤装置、中间停留水箱和RO膜中试设备;
其中，所述RO膜中试设备主要包括增压泵、高压泵、保安过滤器、膜壳、变频控制箱、产水流量计、针型阀和浓水流量计;所述膜壳的两端均设置有与RO膜相互配合的适配器;
整体连接关系：
所述增压泵、保安过滤器、高压泵和膜壳依次通过接连管连接，变频控制箱与高压泵之间通过电缆连接;所述产水流量计安装在膜壳产水口的管路上;针型阀和浓水流量计依次安装在膜壳浓水口的管路上;
所述水处理加药装置、管式微滤装置、中间停留水箱和RO膜中试设备依次通过连接管连接。
进一步的，所述增压泵与保安过滤器之间采用UPVC管连接;高压泵和膜壳之间采用哈氏合金管与高压软管配合连接。
所述膜壳的数量为1个以上。
工作过程：
将待处理的硫酸钠废水通入水处理加药装置，进行加药、搅拌和沉淀处理后通过管道进入管式微滤装置，进行过滤处理后通过管道进入中间停留水箱，再从中间停留水箱的出水口进入RO膜中试设备的增压泵，增压后通过保安过滤器进行过滤，将废水中的悬浮物及固体颗粒(粒径大于等于1μm)去除后进入高压泵进行再次增压，其中，高压泵的频率通过变频控制箱进行控制;增压后的水进入膜壳，并通过膜壳内的RO膜对水进行处理，处理后的浓水通过浓水口流出并回流至中间停留水箱，其流量与压力通过针型阀控制，浓水流量用浓水流量计进行记录;产水通过产水口流出，直接收集，其流量通过产水流量计进行记录。
有益效果
(1)本实用新型所述装置结构简单，易于实现;且用于硫酸钠废水的浓缩时，浓缩效果显著。
(2)本实用新型所述装置的浓缩压力极限为7.0Mpa，且试验过程中压力可变频调节，可用于测定硫酸钠废水的极限浓缩倍数，能适用于零排放的要求。
(3)本实用新型所述装置中RO膜中试设备的膜壳两端设置有与RO膜相互配合的适配器，可针对不同的RO膜设置不同的连接方式;增加了膜的选择范围;相较于只能适用于凸头RO膜的传统RO系统，本实用新型所述设备即可适用于凸头RO膜，也适用于凹头RO膜。
(4)本实用新型所述装置中RO膜被污染的风险低，处理性能高。所述装置中RO膜中试设备的增压泵与高压泵之间设置了保安过滤器，保安过滤器的滤芯的过滤孔径低至1μm，可截流1μm以上的悬浮物及颗粒，从而降低了RO膜污染的风险，延长其适用寿命，并提高了RO膜的处理性能。
(5)本实用新型所述装置选用针型阀来调节RO膜中试设备浓水口的压力 及浓水的流量，调整精度达0.01MPa，可实现平稳调整，避免产生压力脉冲。
(6)本实用新型所述装置通过变频控制箱来控制RO膜中试设备中高压泵的频率，可实现0～50Hz的变频，从而控制电机转速、水流量及水泵压力，最终实现对膜性能的控制，使硫酸钠废水的浓缩效果优异。
