申请日2015.03.12
公开(公告)日2015.08.26
IPC分类号C02F3/12; C02F9/14
摘要
本实用新型属于膜生物反应器设备领域，尤其涉及一种新型工业水处理膜生物反应器，其特征在于：所述工业水进口固定在所述管道的右端，所述格栅固定在所述管道上，所述沉淀池和所述曝气池的底部分别经由所述管道连接所述污泥池，所述消毒室经由所述管道连接所述沉淀池，所述收集槽固定在所述曝气池上，所述叶轮经由所述导线连接所述铅蓄电池，所述铅蓄电池经由所述导线分别连接所述加热器和所述紫外线照射灯，所述阀、清洗泵分别固定在所述管道上，所述UF膜组件经由所述管道连接所述消毒室。

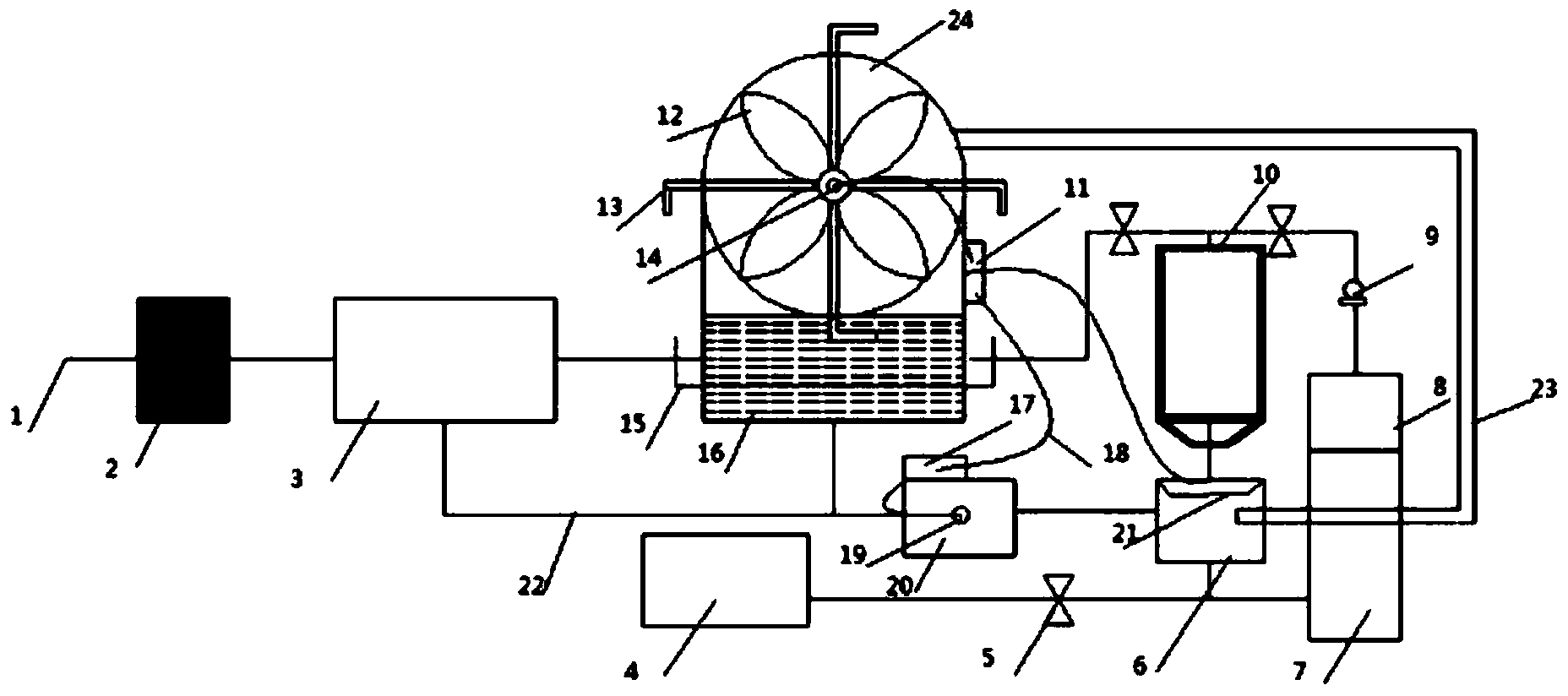

摘要附图
权利要求书
1.一种新型工业水处理膜生物反应器，其特征在于：包括工业水进口(1)、格栅(2)、沉淀池(3)、产水池(4)、阀门(5)、消毒室(6)、清洗箱(7)、加药装置(8)、清洗泵(9)、UF膜组件(10)、铅蓄电池(11)、叶轮(12)、搅动装置(13)、转轴(14)、收集槽(15)、曝气池(16)、加热器(17)、导线(18)、温度传感器(19)、污泥池(20)、紫外线照射灯(21)、管道(22)、引风管(23)和风力发电装置(24)，所述工业水进口(1)固定在所述管道(22)的右端，所述格栅(2)固定在所述管道(22)上，所述沉淀池(3)和所述曝气池(16)的底部分别经由所述管道(22)连接所述污泥池(20)，所述消毒室(6)经由所述管道(22)连接所述沉淀池(3)，所述收集槽(15)固定在所述曝气池(16)上，所述叶轮(12)经由所述导线(18)连接所述铅蓄电池(11)，所述阀门(5)、清洗泵(9)分别固定在所述管道(22)上，所述UF膜组件(10)经由所述管道(22)连接所述消毒室(6)，所述产水池(4)固定在所述管道(22)的末端，所述温度传感器(19)固定在所述污泥池(20)的内部。
2.根据权利要求1所述的一种新型工业水处理膜生物反应器，其特征在于：所述铅蓄电池(11)经由所述导线(18)连接所述加热器(17)。
3.根据权利要求1所述的一种新型工业水处理膜生物反应器，其特征在于：所述铅蓄电池(11)经由所述导线(18)连接所述紫外线照射灯(21)。
4.根据权利要求1所述的一种新型工业水处理膜生物反应器，其特征在于：所述叶轮(12)和所述搅动装置(13)分别固定在所述转轴(14)的两端，所述收集槽(15)固定在所述曝气池(16)上。
5.根据权利要求1所述的一种新型工业水处理膜生物反应器，其特征在于：所述温度传感器(19)经由所述导线(18)连接所述加热器(17)。
6.根据权利要求1所述的一种新型工业水处理膜生物反应器，其特征在于：所述紫外线照射灯(21)固定在所述消毒室(6)的上端。
7.根据权利要求1所述的一种新型工业水处理膜生物反应器，其特征在于：所述引风管(23)连接所述风力发电装置(24)和所述消毒室(6)。
说明书
一种新型工业水处理膜生物反应器
技术领域
本实用新型属于膜生物反应器设备装置领域，尤其涉及一种新型工业水处理膜生物反应器。
背景技术
中国是一个缺水国家，污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后，将其用于绿化、冲洗、补充观赏水体等非饮用目的，而将清洁水用于饮用等高水质要求的用途。污水回用已经在世界上许多缺水的地区广泛采用,被认为21世纪污水处理最实用技术。
膜生物反应器(Membrane Bio-Reactor，MBR)为膜分离技术与生物处理技术有机结合之新型态废水处理系统。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。
发明内容
本实用新型针对上述技术问题，提供了一种结构简单，针对性强，环保可消毒杀菌活性泥降解效果好的新型工业水处理膜生物反应器。
为了解决上述技术问题，本实用新型提供了一种新型工业水处理膜生物反应器，其特征在于：包括工业水进口、格栅、沉淀池、产水池、阀门、消毒室、清洗箱、加药装置、清洗泵、UF膜组件、铅蓄电池、叶轮、搅动装置、转轴、收集槽、曝气池、加热器、导线、温度传感器、污泥池、紫外线照射灯、管道、引风管和风力发电装置，所述工业水进口固定在所述管道的右端，所述格栅固定在所述管道上，所述沉淀池和所述曝气池的底部分别经由所述管道连接所述污泥池，所述消毒室经由所述管道连接所述沉淀池，所述收集槽固定在所述曝气池上，所述叶轮经由所述导线连接所述铅蓄电池，所述铅蓄电池经由所述导线分别连接所述加热器和所述紫外线照射灯，所述阀、清洗泵分别固定在所述管道上，所述UF膜组件经由所述管道连接所述消毒室，所述产水池固定在所述管道的末端，所述温度传感器固定在所述污泥池的内部。
本实用新型进一步设置为：所述铅蓄电池经由所述导线连接所述加热器。
本实用新型进一步设置为：所述铅蓄电池经由所述导线连接所述紫外线照射灯。
本实用新型进一步设置为：所述叶轮和所述搅动装置分别固定在所述转轴的两端，所述收集槽固定在所述曝气池上。
本实用新型进一步设置为：所述温度传感器经由所述导线连接所述加热器。
本实用新型进一步设置为：所述紫外线照射灯固定在所述消毒室的上端。
本实用新型进一步设置为：所述引风管连接所述风力发电装置和所述消毒室。
与现有技术相比，本实用新型一种新型工业水处理膜生物反应器具有以下有益效果：
(1)本实用新型设计引风管通入消毒室，使得消毒室内的液体充分曝气，节能环保。
(2)本实用新型设计温度传感器经可以实时检测污泥池的温度，保证污泥降解最佳温度，提高污泥降解的速度。
(3)本实用新型设计搅动装置将残余的固体、有机物颗粒收集到收集槽中去除了工业水内的固体杂质。
(4)本实用新型设计外线照射灯照射可以杀灭工业水中的大量的细菌，环保健康。
(5)本实用新型设计加热器会自动加热，使污泥池处于最佳工作状态。
(6)本实用新型设计铅蓄电池可以存储由风力发电装置产生的电能，保证持续长时间使用。
(7)本实用新型性价比高，针对性强，因此，其具有广泛的应用前景，适于推广应用。
