申请日2015.03.20
公开(公告)日2015.07.15
IPC分类号C02F1/28
摘要

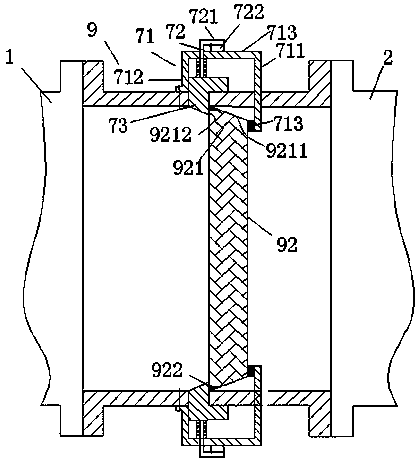

一种可自动弹出的污水处理装置及其使用方法，包括筒体(9)，所述筒体(9)的右端用于与污水管道(2)连接，左端用于与过滤后输水管道(1)连接，其中，在所述筒体(9)中安装有过滤吸附设备(92)，所述过滤吸附设备(92)通过安装机构(7)而安装于所述筒体(9)的侧壁上;其中，所述过滤吸附设备(92)的侧壁处设置有角形安装部(921)，所述角形安装部(921)的包括侧部的过滤吸附设备斜面(9211)和左侧的迎水压力负荷平面(9212)，所述安装机构(7)包括外壳体(71)、推拉操纵杆(72)、滑动块(73)以及弹性元件(74)。
摘要附图
权利要求书
1.一种可自动弹出的污水处理装置，包括筒体(9)，所述筒体(9)的右端用于与污水管道(2)连接，左端用于与过滤后输水管道(1)连接，其中，在所述筒体(9)中安装有过滤吸附设备(92)，所述过滤吸附设备(92)通过安装机构(7)而安装于所述筒体(9)的侧壁上;其中，所述过滤吸附设备(92)的侧壁处设置有角形安装部(921)，所述角形安装部(921)的包括侧部的过滤吸附设备斜面(9211)和左侧的迎水压力负荷平面(9212)，所述安装机构(7)包括外壳体(71)、推拉操纵杆(72)、滑动块(73)以及弹性元件(74)，所述外壳体(71)包括右壳体板(711)和左壳体板(712)，右壳体板(711)穿过所述筒体(9)的侧壁中的通孔而延伸插入所述筒体(9)的内腔中，所述右壳体板(711)末端左侧设置有弹性件(713)，所述弹性件(713)用于按压在所述过滤吸附设备(92)的右表面上，所述左壳体板(712)的端部通过紧固件而与所述筒体(9)的侧壁固定连接;所述滑动块(73)整体地设置有主体滑动部、在所述主体滑动部内侧的与所述角形安装部(921)对应的滑动块角部、以及从所述主体滑动部的右部向外侧延伸的水平壁部，所述滑动块角部包括左侧的用于与所述过滤吸附设备斜面(9211)滑动配合的滑动块斜面(734)、以及右侧的用于与所述迎水压力负荷平面(9212)接合的肩部(735)，所述主体滑动部包括右滑动平面和与所述右滑动平面平行的左滑动平面，所述右滑动平面与所述肩部(735)的右表面平齐，由此，所述右滑动平面与所述左滑动平面能够分别与位于所述筒体(9)的侧壁中的滑动安装孔的右侧内孔面和左侧内孔面滑动配合，所述左壳体板(712)的右侧表面与所述左侧内孔面平齐，由此，所述左滑动平面能够在所述右侧表面与所述左侧内孔面上滑动;
所述弹性元件(74)安装在所述外壳体(71)的上壳体板(712)与所述滑动块(73)之间，所述推拉操纵杆(72)穿过所述外壳体(71)上壳体板(712)，并穿过所述弹性元件(74)而与所述滑动块(73)的上表面(731)固定连接，所述推拉操纵杆(72)顶端设置有向外延伸且与所述推拉操纵杆(72)垂直的横杆(721)，所述横杆(721)下端还通过铰链安装有限位顶块(722)，通过所述弹性元件(74)的弹性作用，所述滑动块角部始终伸出于所述滑动安装孔以承载所述过滤吸附设备(92)，此时所述弹性件(713)被所述过滤吸附设备(92)压缩;当所述推拉操纵杆(72)向外拉出时，所述弹性元件(74)被压缩，所述滑动块角部回缩至所述滑动安装孔中以允许所述过滤吸附设备(92)移除，此时所述弹性件(713)将所述过滤吸附设备(92)弹出，使取出更加方便。
2.如权利要求1所述的可自动弹出的污水处理装置，其中，所述角形安装部(921)的尖端部安装有接触弹性件(922)用以与所述筒体(9)的侧壁内侧弹性接合。
3.如权利要求1至2中任一项所述的可自动弹出的污水处理装置的使用方法，其中，当需要移除所述过滤吸附设备(92)时，将所述过滤后输水管道(1)卸下，然后将所述推拉操纵杆(72)向外拉动，且将限位顶块(722)翻下，所述限位顶块(722)将所述推拉操纵杆(72)顶住，从而从所述筒体(9)的左部开口将所述过滤吸附设备(92)移除;当需要安装所述过滤吸附设备(92)时，将所述过滤吸附设备(92)向右推动，从而使得所述过滤吸附设备(92)的右表面与所述压下板(714)接触，此时，所述肩部(735)与所述迎水压力负荷平面(9212)接合，由此使得所述过滤吸附设备(92)安装在位。
说明书
可自动弹出的污水处理装置及其使用方法
技术领域
本发明涉及污水处理领域，具体为一种可自动弹出的污水处理装置及其使用方法。
背景技术
可自动弹出的污水处理装置可以在污水的出水口处使用，以初步对污水进行过滤，从而对污水的杂质进行吸附。但是，由于吸附物的累积，过滤吸附设备需要频繁更换，由于工作条件恶劣，这种更换往往需要方便快速，以改善更换工作的状况。
发明内容
本发明旨在提供一种可自动弹出的污水处理装置及其使用方法，其能够方便执行设备的更换，并且制造方便。
根据本发明的一方面的可自动弹出的污水处理装置，包括筒体，所述筒体的右端用于与污水管道连接，左端用于与过滤后输水管道连接，其中，在所述筒体中安装有过滤吸附设备，所述过滤吸附设备通过安装机构而安装于所述筒体的侧壁上;其中，所述过滤吸附设备的侧壁处设置有角形安装部，所述角形安装部的包括侧部的过滤吸附设备斜面和左侧的迎水压力负荷平面，所述安装机构包括外壳体、推拉操纵杆、滑动块以及弹性元件，所述外壳体包括右壳体板和左壳体板，右壳体板穿过所述筒体的侧壁中的通孔而延伸插入所述筒体的内腔中，所述右壳体板末端左侧设置有弹性件，所述弹性件用于按压在所述过滤吸附设备的右表面上，所述左壳体板的端部通过紧固件而与所述筒体的侧壁固定连接;所述滑动块整体地设置有主体滑动部、在所述主体滑动部内侧的与所述角形安装部对应的滑动块角部、以及从所述主体滑动部的右部向外侧延伸的指状部，所述指状部包括通过所述指状部的中间延伸部而与所述主体滑动部隔开的水平壁部，所述滑动块角部包括左侧的用于与所述过滤吸附设备斜面滑动配合的滑动块斜面、以及右侧的用于与所述迎水压力负荷平面接合的肩部，所述主体滑动部包括右滑动平面和与所述右滑动平面平行的左滑动平面，所述右滑动平面与所述肩部的右表面平齐，由此，所述右滑动平面与所述左滑动平面能够分别与位于所述筒体的侧壁中的滑动安装孔的右侧内孔面和左侧内孔面滑动配合，所述左壳体板的右侧表面与所述左侧内孔面平齐，由此，所述左滑动平面能够在所述右侧表面与所述左侧内孔面上滑动;所述水平壁部的外侧面、所述中间延伸部的外侧面以及所述主体滑动部的下部外侧表面组成用于与所述推拉操纵杆接合的连续的轮廓表面;
所述弹性元件安装在所述外壳体的上壳体板与所述滑动块之间，所述推拉操纵杆穿过所述外壳体上壳体板，并穿过所述弹性元件而与所述滑动块的上表面固定连接，所述推拉操纵杆顶端设置有向外延伸且与所述推拉操纵杆垂直的横杆，所述横杆下端还通过铰链安装有限位顶块通过所述弹性元件的弹性作用，所述滑动块角部始终伸出于所述滑动安装孔以承载所述过滤吸附设备，此时所述弹性件被所述过滤吸附设备压缩;当所述推拉操纵杆向外拉出时，所述弹性元件被压缩，所述滑动块角部回缩至所述滑动安装孔中以允许所述过滤吸附设备移除，此时所述弹性件将所述过滤吸附设备弹出，使取出更加方便。
根据本发明的另一方面的上述装置的使用方法，其中，当需要移除所述过滤吸附设备时，将所述过滤后输水管道卸下，然后将所述推拉操纵杆向左拉动，从而从所述筒体的左部开口将所述过滤吸附设备移除;当需要安装所述过滤吸附设备时，将所述过滤吸附设备向右推动，从而使得所述过滤吸附设备的右表面与所述压下板接触，此时，所述肩部与所述迎水压力负荷平面接合，由此使得所述过滤吸附设备安装在位。
通过上述方案，由于仅需要在管道筒体的侧壁上开设通孔和滑动孔即可将安装机构安装在位，从而方便于制造。而且，该设备的处理执行装置能够仅利用简单工具就可实现更换，方便高效。通过上述结构，其迎水压力可以通过迎水压力负荷平面和肩部负荷，结构稳定。
