申请日2015.10.12
公开(公告)日2016.03.02
IPC分类号C02F9/14; C02F103/32
摘要
本实用新型提供一种新型智能化工业污水处理设备，包括入水孔，预挡，人孔，检测器，净化结构，双向水泵和检测池，所述的入水孔与人孔相对存在;所述的预挡连接在入水孔的下部;所述的人孔设置在预挡的上部;所述的检测器设置在净化结构的上游。本实用新型通过预挡和人孔的设置，有利于清除污水中的较大物体，还可以及时的进行对预挡进行清理，方便快捷，检测器的设置，可以实时的检测污水中的有机物的含量，还可以进行智能化管理，净化结构中固定化网格的设置，可以将微生物细胞进行固定，使微生物细胞固定的效果更好，还可以控制处理的时间，双向水泵的设置，可以很好的检测检测池中的污水处理状况，双向水泵可以进行回收处理，使整个处理的过程更加的高效快捷，智能化。
权利要求书

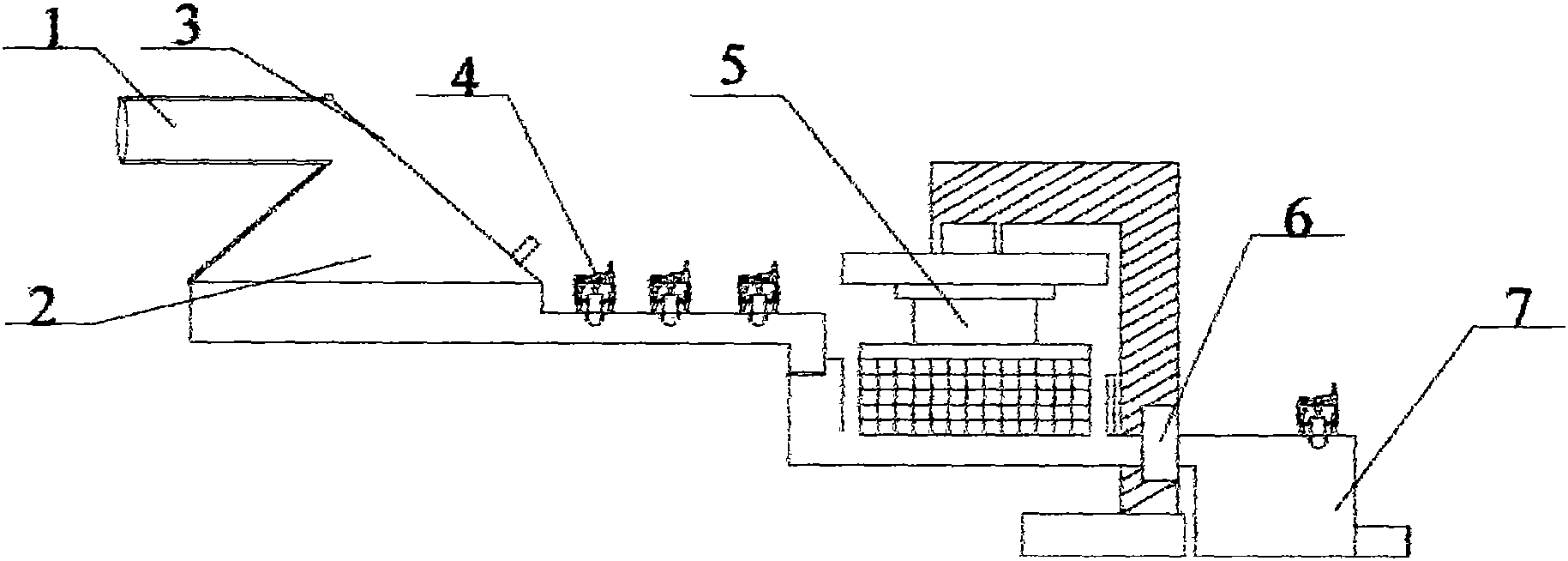

1.一种新型智能化工业污水处理设备，其特征在于，该新型智能化工业污水处理设备，包括入水孔(1)，预挡(2)，人孔(3)，检测器(4)，净化结构(5)，双向水泵(6)和检测池(7)，所述的入水孔(1)与人孔(3)相对存在;所述的预挡(2)连接在入水孔(1)的下部;所述的人孔(3)设置在预挡(2)的上部;所述的检测器(4)设置在净化结构(5)的上游;所述的净化结构(5)与双向水泵(6)连接;所述的双向水泵(6)与检测池(7)连接;所述的检测器(4)具体包括电源(41)，指示灯(42)，紫外发射装置(43)，导体(44)，信号转换器(45)，天线(46)，伸缩结构(47)和取样筒(48)，所述的电源(41)与信号转换器(45)连接;所述的指示灯(42)设置在导体(44)的上部;所述的紫外发射装置(43)设置在取样筒(48)的两侧;所述的导体(44)设置在紫外发射装置(43)的中间;所述的信号转换器(45)与天线(46)相连接;所述的天线(46)设置在伸缩结构(47)的上部;所述的伸缩结构(47)设置在取样筒(48)的上侧。
2.根据权利要求1所述的新型智能化工业污水处理设备，其特征在于，所述的预挡(2)具体采用三角形PVC或者PE塑料挡板。
3.根据权利要求1所述的新型智能化工业污水处理设备，其特征在于，所述的紫外发射装置(43)具体采用两组紫外发射灯。
4.根据权利要求1所述的新型智能化工业污水处理设备，其特征在于，所述的导体(44)具体采用具有铜芯或者铝芯导线。
5.根据权利要求1所述的新型智能化工业污水处理设备，其特征在于，所述的取样筒(48)具体采用亚克力透明塑料筒。
6.根据权利要求1所述的新型智能化工业污水处理设备，其特征在于，所述的净化结构(5)具体包括固定支架(51)，处理器(52)，支撑板(53)，固定化网格(54)和延伸柱(55)，所述的固定支架(51)与支撑板(53)连接;所述的处理器(52)设置在固定支架(51)内;所述的支撑板(53)设置在处理器(52)的下部;所述的固定化网格(54)固定在支撑板(53)的下部;所述的延伸柱(55)固定在支撑板(53)的下部。
7.根据权利要求6所述的新型智能化工业污水处理设备，其特征在于，所述的支撑板(53)具体采用厚度为3mm-5mm的不锈钢板。
8.根据权利要求6所述的新型智能化工业污水处理设备，其特征在于，所述的固定化网格(54)具体采用正方形不锈钢丝格。
9.根据权利要求6所述的新型智能化工业污水处理设备，其特征在于，所述的延伸柱(55)具体采用液压型延伸柱。
说明书
一种新型智能化工业污水处理设备
技术领域
本实用新型属于工业用水处理装置领域，尤其涉及一种新型智能化工业污水处理设备。
背景技术
目前，食品工业产生的废水产生了大量的有机废水，通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。根据作用微生物的不同，生物处理法又可分为需氧生物处理和厌氧生物处理两种类型。废水生物处理广泛使用的是需氧生物处理法，生物处理的方式能够节能高效的完成治污，还不会对环境产生进一步的污染和带来后续的处理，但是现有的处理流程工艺较为繁琐，耗费时间长，智能化较低。现有的技术为中国的专利号为CN202717669U的新型工业循环水处理器，该新型工业循环水处理器，包括电化学处理器和陶瓷膜过滤器，电化学处理器与陶瓷膜过滤器通过连接阀联接;电化学处理器由全自动控制箱控制，全自动控制箱中装有能量转换器和频谱转换器;电化学处理器中排列有钛金电极，陶瓷膜过滤器中排列有陶瓷膜管。但是现有的技术存在着工艺较为繁琐，耗费时间长，智能化较低的问题。
因此，发明一种新型智能化工业污水处理设备显的非常重要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种新型智能化工业污水处理设备，旨在解决现有的污水净化装置工艺较为繁琐，耗费时间长，智能化较低的问题。
为实现上述目的，本实用新型采取的技术方案为：一种新型智能化工业污水处理设备，包括入水孔，预挡，人孔，检测器，净化结构，双向水泵和检测池，所述的入水孔与人孔相对存在;所述的预挡连接在入水孔的下部;所述的人孔设置在预挡的上部;所述的检测器设置在净化结构的上游;所述的净化结构与双向水泵连接;所述的双向水泵与检测池连接;所述的检测器具体包括电源，指示灯，紫外发射装置，导体，信号转换器，天线，伸缩结构和取样筒，所述的电源与信号转换器连接;所述的指示灯设置在导体的上部;所述的紫外发射装置设置在取样筒的两侧;所述的导体设置在紫外发射装置的中间;所述的信号转换器与天线相连接;所述的天线设置在伸缩结构的上部;所述的伸缩结构设置在取样筒的上侧。
所述的预挡具体采用三角形PVC或者PE塑料挡板，有利于将污水中较大的物体隔离开来，并不会隔离物的过多导致堵塞。
所述的紫外发射装置具体采用两组紫外发射灯，有利于更好的将样品中的有机物分解。
所述的导体具体采用具有铜芯或者铝芯导线，有利于更好的进行取样，而又不耽误进行检测有机物的含量。
所述的取样筒具体采用亚克力透明塑料筒，有利于更好的将紫外透射进入还会进行导电。
所述的净化结构具体包括固定支架，处理器，支撑板，固定化网格和延伸柱，所述的固定支架与支撑板连接;所述的处理器设置在固定支架内;所述的支撑板设置在处理器的下部;所述的固定网格固定在支撑板的下部;所述的延伸柱固定在支撑板的下部。
所述的支撑板具体采用厚度为3mm-5mm的不锈钢板，有利于更好的起到支撑的作用。
所述的固定化网格具体采用正方形不锈钢丝格，有利于更好的将微生物细胞固定，保证固定的效率。
所述的延伸柱具体采用液压型延伸柱，有利于更好的进行延伸，而且还可以提高装置的使用年限。
与现有技术相比，本实用新型具有如下有益效果：本实用新型通过预挡和人孔的设置，有利于清除污水中的较大物体，还可以及时的进行对预挡进行清理，方便快捷，检测器的设置，可以实时的检测污水中的有机物的含量，还可以进行智能化管理，净化结构中固定化网格的设置，可以将微生物细胞进行固定，使微生物细胞固定的效果更好，还可以控制处理的时间，双向水泵的设置，可以很好的检测检测池中的污水处理状况，双向水泵可以进行回收处理，使整个处理的过程更加的高效快捷，智能化。
