申请日2015.10.13
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本发明涉及一种生成沼气的废水处理系统，包括过滤池、泵房、沉砂池、初次沉淀池、曝气池、二次沉淀池、浓缩池、预加热装置、消化池、集泥池、沼气池和脱水机，过滤池的进水口抽取废水，过滤池的出水口、泵房、沉砂池、初次沉淀池、曝气池和二次沉淀池依次通过管道连通，浓缩池的上端与初次沉淀池、曝气池和二次沉淀池的底部通过管道连通，浓缩池的底部与预加热装置的进料端通过管道连通，预加热装置的出料端与消化池的进料端连通，消化池的底部与集泥池的上端通过管道连通，集泥池的底部与脱水机连通;消化池的顶部与沼气池的底部连通，沼气池的顶部输出沼气。相对现有技术，本发明能过滤净化废水、泥水分离，生成沼气。
权利要求书

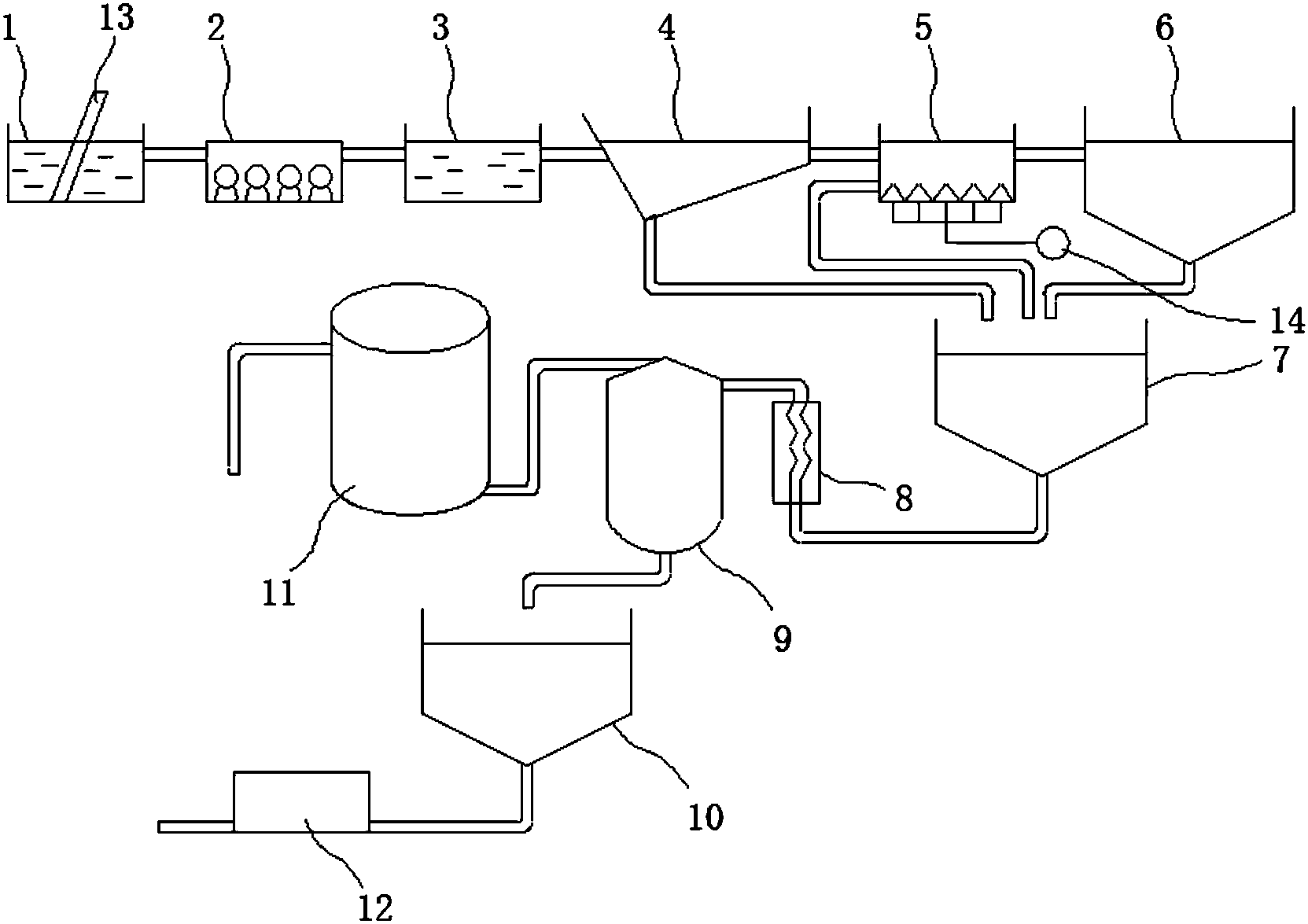

1.一种生成沼气的废水处理系统，其特征在于：包括过滤池(1)、泵房(2)、沉砂池(3)、初次沉淀池(4)、曝气池(5)、二次沉淀池(6)、浓缩池(7)、预加热装置(8)、消化池(9)、集泥池(10)、沼气池(11) 和脱水机(12)，所述过滤池(1)的进水口抽取废水，所述过滤池(1)的出水口、泵房(2)、沉砂池(3)、初次沉淀池(4)、曝气池(5)和二次沉淀池(6)依次通过管道连通，所述浓缩池(7)的上端与所述初次沉淀池 (4)、曝气池(5)和二次沉淀池(6)的底部通过管道连通，所述浓缩池 (7)的底部与所述预加热装置(8)的进料端通过管道连通，所述预加热装置(8)的出料端与所述消化池(9)的进料端连通，所述消化池(9)的底部与所述集泥池(10)的上端通过管道连通，所述所述集泥池(10)的底部与所述脱水机(12)连通;所述消化池(9)的顶部与所述沼气池(11)的底部连通，所述沼气池(11)的顶部输出沼气。
2.根据权利要求1所述一种废水处理装置，其特征在于：所述过滤池 (1)内设置有去除水体悬浮物和颗粒物的格栅(13)。
3.根据权利要求1或2所述一种废水处理装置，其特征在于：所述曝气池(5)的底部设置有鼓风机(14)。
说明书
一种生成沼气的废水处理系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种生成沼气的废水处理系统。
背景技术
工业的高速发展，地下水、地表水、湖泊河流、景观水受到不同程度的污染，江河湖泊的水质恶化、景观水发黑、变臭，藻类滋生，水生动植物大量死亡。造成景观水水质急剧下降的原因有：景观水中总氮、总磷等营养盐充足;铁，硅等含量比较适度;适宜的温度，光照条件和溶解氧含量;缓慢的水流流态，水体更新周期长。使某种优势藻类急速增长发生富营养化，导致了水生态系统紊乱，多样性受到破坏。这些严峻的环境问题需要及时解决。
发明内容
本发明所要解决的技术问题是提供一种能过滤净化废水、泥水分离，生成沼气的废水处理系统。
本发明解决上述技术问题的技术方案如下：一种生成沼气的废水处理系统，包括过滤池、泵房、沉砂池、初次沉淀池、曝气池、二次沉淀池、浓缩池、预加热装置、消化池、集泥池、沼气池和脱水机，所述过滤池的进水口抽取废水，所述过滤池的出水口、泵房、沉砂池、初次沉淀池、曝气池和二次沉淀池依次通过管道连通，所述浓缩池的上端与所述初次沉淀池、曝气池和二次沉淀池的底部通过管道连通，所述浓缩池的底部与所述预加热装置的进料端通过管道连通，所述预加热装置的出料端与所述消化池的进料端连通，所述消化池的底部与所述集泥池的上端通过管道连通，所述所述集泥池的底部与所述脱水机连通;所述消化池的顶部与所述沼气池的底部连通，所述沼气池的顶部输出沼气。
本发明的有益效果是：过滤池对废水进行一次过滤，有效去除水体悬浮物、颗粒物、降低浊度，避免堵塞管道;泵房将过滤后的水抽取至沉砂池，能加快废水流动速度，提高净化速度;沉砂池对废水中的砂石进行沉淀;初次沉淀池对废水进行初步沉淀;曝气池对初次沉淀后的废水进行曝气;二次沉淀池对废水进行沉淀净化，排出符合标准的净化水;浓缩池引入初次沉淀池、曝气池和二次沉淀池底部的泥水混合物进行浓缩，再经过预加热装置进行预加热，预加热后将泥水混合物通入消化池，消化池对泥水混合物进行消化处理;将处理过后的气体通入沼气池生成沼气;消化池底部将泥通入集泥池，再送入脱水机内进行脱水，实现泥水分离，生成沼气。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述过滤池内设置有去除水体悬浮物和颗粒物的格栅。
采用上述进一步方案的有益效果是：格栅能对水体悬浮物和颗粒物进行有效去除，提升净化效率。
优选的，所述曝气池的底部设置有鼓风机。
采用上述进一步方案的有益效果是：鼓风机对曝气池的底部进行曝气，提升曝气池的效率。
