申请日2015.03.23
公开(公告)日2015.07.22
IPC分类号C02F9/04; C02F101/22; C02F101/20; C02F1/28
摘要
本实用新型公开了属于污水处理技术领域的一种含重金属的废水深度处理回用系统。其结构为：格栅调节池依次与一级中和池，竖流沉淀池，物理吸附池，消毒池和清水池相连，竖流沉淀池与污泥浓缩池相连，污泥浓缩池与板框压滤机相连。应用本实用新型的含重金属的废水深度处理回用系统，出水水质有保证，深度处理单元采用物理吸附池，吸附滤料采用对重金属有超强吸附能力的新型滤料，出水水质可达到饮用水标准。

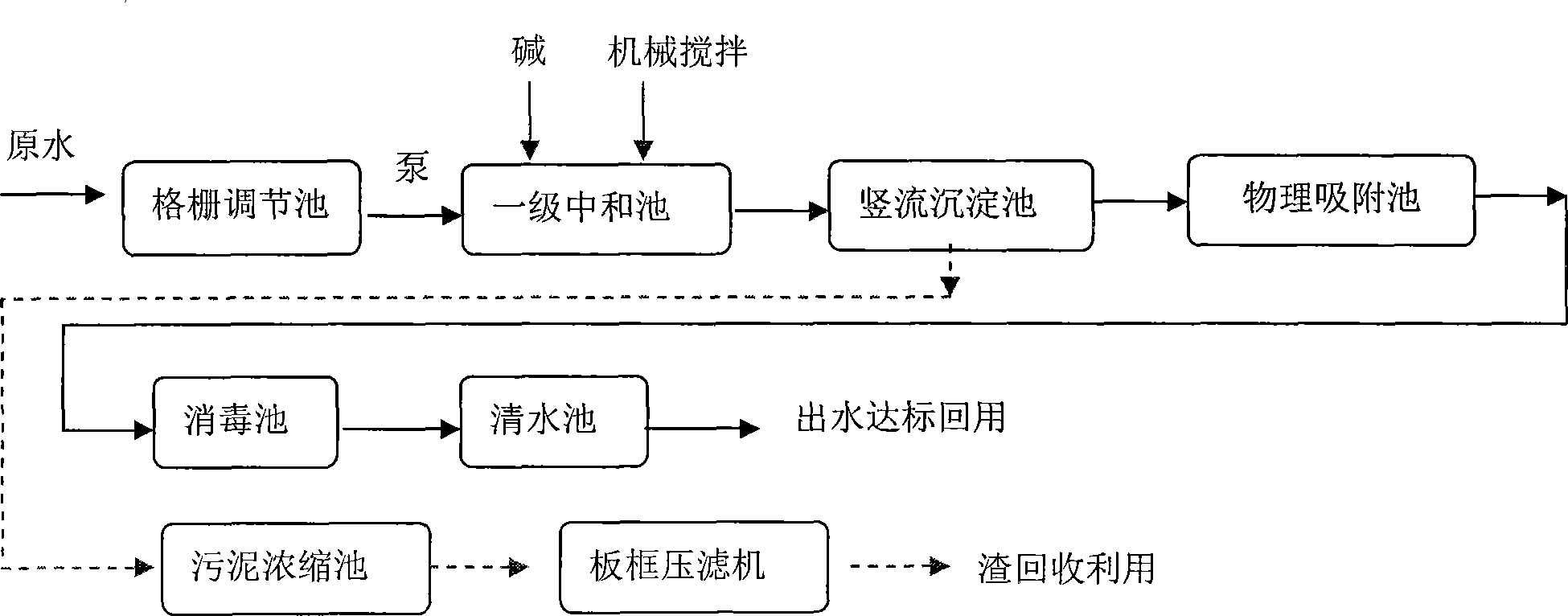

摘要附图
权利要求书
1.一种含重金属的废水深度处理回用系统，其特征在于，格栅调节池与一 级中和池相连，一级中和池与竖流沉淀池相连，竖流沉淀池与物理吸附池相连， 物理吸附池与消毒池相连，消毒池与清水池相连，所述竖流沉淀池与污泥浓缩 池相连，污泥浓缩池与板框压滤机相连;
所述物理吸附池内设有若干吸附单元，所述吸附单元为过滤柱，过滤柱中 设有带微孔结构的海砂。
2.根据权利要求1所述一种含重金属的废水深度处理回用系统，其特征在 于，所述过滤柱为圆柱形过滤柱或者长方体形过滤柱。
3.根据权利要求1所述一种含重金属的废水深度处理回用系统，其特征在 于，所述带微孔结构的海砂粒径大小为0.01-0.5mm。
说明书
一种含重金属的废水深度处理回用系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种含重金属的废水深度处 理回用系统。
背景技术
目前，重金属废水处理的方法较常用的有三种：物理吸附法，化学沉淀法， 生物处理法。吸附法是利用多孔性固态物质吸附去除水中重金属离子的一种有 效方法。吸附法的关键技术是吸附剂的选择，传统吸附剂是活性炭。活性炭有 很强吸附能力，去除率高，但活性炭再生效率低，处理水质很难达到回用要求， 应用受到限制。生物处理法是借助微生物或植物的絮凝、吸收、积累、富集等 作用去除废水中重金属的方法，包括生物吸附、生物絮凝、植物修复等方法。 但生物化学法也有一定的局限性，无论是植物还是微生物，一般都具有选择性， 只吸取或吸附一种或几种金属，有的在重金属浓度较高时会导致中毒，从而限 制其应用。化学沉淀法的原理是通过化学反应使废水中呈溶解状态的重金属转 变为不溶于水的重金属化合物，通过过滤和分离使沉淀物从水溶液中去除，包 括中和沉淀法、硫化物沉淀法、铁氧体共沉淀法。由于受沉淀剂和环境条件的 影响，沉淀法往往出水浓度达不到要求，需作进一步处理。
图1为常用的以化学法为主体处理工艺的含重金属废水处理回用工艺流程 图，废水中含重金属浓度为中等浓度，以含锰重金属废水为例，高浓度为含锰 100mg/L以上，中等浓度为2-10mg/L，低浓度为2mg/L以下。
常规的污水处理工艺流程存在如下缺陷：深度处理单元为砂滤池，砂滤单 元只能去除SS等杂质，而主体单元为化学法，由于受沉淀剂和环境条件的影 响，该工艺往往出水浓度达不到要求，需作进一步处理。采用两级或三级反应 沉淀处理，投加的化学药剂量较大，运行费用较高。
实用新型内容
本实用新型针对现有技术的缺陷，提出一种含重金属的废水深度处理回用 系统。
一种含重金属的废水深度处理回用系统，格栅调节池与一级中和池相连， 一级中和池与竖流沉淀池相连，竖流沉淀池与物理吸附池相连，物理吸附池与 消毒池相连，消毒池与清水池相连，所述竖流沉淀池与污泥浓缩池相连，污泥 浓缩池与板框压滤机相连;
所述物理吸附池内设有若干吸附单元，所述吸附单元为过滤柱，过滤柱中 设有带微孔结构的海砂。
所述过滤柱为圆柱形过滤柱或者长方体形过滤柱。
所述带微孔结构的海砂粒径大小为0.01-0.5mm。
本实用新型的有益效果：应用本实用新型的含重金属的废水深度处理回用 系统，出水水质有保证，深度处理单元采用物理吸附池，吸附滤料采用对重金 属有超强吸附能力的新型滤料，出水水质可达到饮用水标准。本实用新型不仅 对含重金属的废水有良好的去除作用，对于含金属的地下水或地表水，均有良 好的去除效果，经深度处理之后均可达到回用水标准或饮用水标准。运行费用 低，与传统方法相比，吨水处理费用可由原来的1-5元/吨水降低至0.7-2.5元/ 吨水，处理成本降低约30-50%。
