申请日2015.10.21
公开(公告)日2016.04.27
IPC分类号F27D17/00
摘要
本实用新型公开了一种工业炉废水余温回收装置，包括安装在工业炉排水口处的排水管，排水管内部安装有铜管，排水管靠近排水口的一端管壁外侧设有支管A，铜管的一端从支管A穿出排水管后接自来水龙头，排水管的远离排水口的一端管壁外侧设有支管B，铜管的另一端从支管B伸出排水管后接入保温蓄水桶中，排水管的管口接入污水处理槽。解决了现有工业炉中废水余温产生的热量不能被回收利用，从而导致的能源浪费的问题。

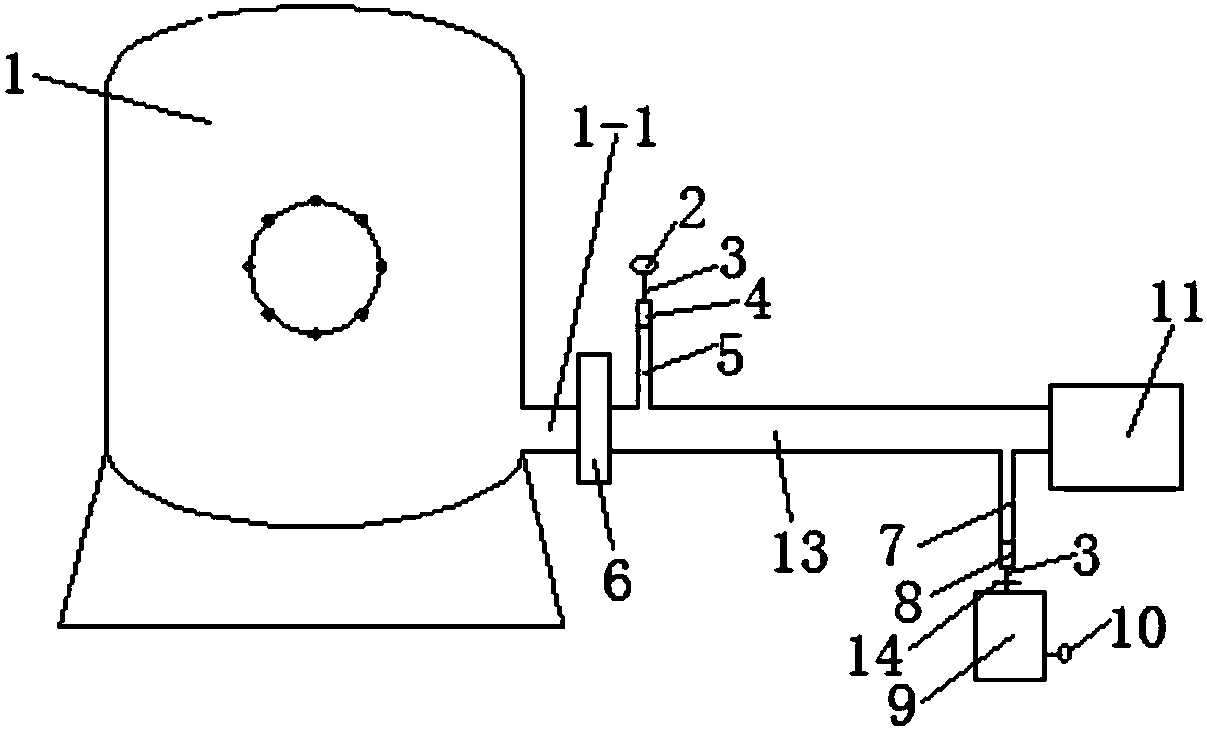

摘要附图
权利要求书
1.一种工业炉废水余温回收装置，其特征在于：包括安装在工业炉(1)排水口(1-1)处的排水管(13)，排水管(13)内部安装有铜管(3)，所述排水管(13)靠近排水口(1-1)的一端管壁外侧设有支管A(5)，所述铜管(3)的一端从支管A(5)穿出排水管(13)后接自来水龙头(2)，所述排水管(13)的远离排水口(1-1)的一端管壁外侧设有支管B(7)，所述铜管(3)的另一端从支管B(7)伸出排水管(13)后接入保温蓄水桶(9)中，所述排水管(13)的管口接入污水处理槽(11)。
2.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述铜管(3)呈螺旋形缠绕在排水管(13)内壁上。
3.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述铜管(3)与排水管(13)之间安装有用于振动除垢的弹簧(12)。
4.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述排水管(13)与排水口(1-1)的连接处设有法兰(6)。
5.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述保温蓄水桶(9)的筒壁上安装有出水阀(10)。
6.根据权利要求5所述的一种工业炉废水余温回收装置，其特征在于：所述出水阀(10)靠近保温蓄水桶(9)的底部设置。
7.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述支管A(5)、支管B(7)均与排水管(13)的管壁垂直，所述支管A(5)的管径与支管B(7)的管径相等，所述支管A(5)的管径为铜管(3)管径的1～1.5倍。
8.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述支管A(5)的管口处设有管盖A(4)，管盖A(4)上开设有圆孔A，所述铜管(3)的一端从所述圆孔A伸出;所述支管B(7)的管口处设有管盖B(8)，所述管盖B(8)上开设有圆孔B，所述铜管(3)的另一端从所述圆孔B伸出。
9.根据权利要求8所述的一种工业炉废水余温回收装置，其特征在于：所述圆孔A与铜管(3)一端的连接配合方式、所述圆孔B与铜管(3)另一端的连接配合方式均为过盈配合;
所述圆孔A与铜管(3)一端的连接处、所述圆孔B与铜管(3)另一端的连接处均设有密封圈。
10.根据权利要求1所述的一种工业炉废水余温回收装置，其特征在于：所述铜管(3)的另一端与保温蓄水桶(9)的连接处设有水流调节阀(14)。
说明书
一种工业炉废水余温回收装置
技术领域
本实用新型属于工业能源回收设备技术领域，涉及一种工业炉废水余温回收装置。
背景技术
工业炉在使用过程中其内部的水温是十分高的，目前在工业上工业炉中的产生的高温废水就直接从排水管排出，没有对废水的余温进行再次利用，这样会使工业炉中废水的余温产生热量白白浪费，造成了能源的流失，但目前还没有针对高温废水余温进行回收的装置。
实用新型内容
本实用新型的目的是提供一种工业炉废水余温回收装置，解决了现有工业炉中废水余温产生的热量不能被回收利用，从而导致的能源浪费的问题。
本实用新型所采用的技术方案是，一种工业炉废水余温回收装置，包括安装在工业炉排水口处的排水管，排水管内部安装有铜管，排水管靠近排水口的一端管壁外侧设有支管A，铜管的一端从支管A穿出排水管后接自来水龙头，排水管的远离排水口的一端管壁外侧设有支管B，铜管的另一端从支管B伸出排水管后接入保温蓄水桶中，排水管的管口接入污水处理槽。
本实用新型的特点还在于，
其中铜管呈螺旋形缠绕在排水管内壁上。
其中铜管与排水管之间安装有用于振动除垢的弹簧。
其中排水管与排水口的连接处设有法兰。
其中保温蓄水桶的筒壁上安装有出水阀。
其中出水阀靠近保温蓄水桶的底部设置。
其中支管A、支管B均与排水管的管壁垂直，支管A的管径与支管B的管径相等，支管A的管径为铜管管径的1～1.5倍。
其中支管A的管口处设有管盖A，管盖A上开设有圆孔A，铜管的一端从圆孔A伸出;支管B的管口处设有管盖B，管盖B上开设有圆孔B，铜管的另一端从圆孔B伸出。
其中圆孔A与铜管一端的连接配合方式、圆孔B与铜管另一端的连接配合方式均为过盈配合。
其中圆孔A与铜管一端的连接处、圆孔B与铜管另一端的连接处就设有密封圈。
其中铜管的另一端与保温蓄水桶的连接处设有水流调节阀。
本实用新型的有益效果是，本装置中给工业炉的排水口处安装排水管，在排水管中安装铜管，给铜管中通入自来水，充分利用锅炉中排出的废水余温与铜管中的自来水进行热交换，加热后的水储存在保温蓄水桶中可当做生活用热水，十分方便，本装置结构简单，对工业炉排出的废水热量进行了回收利用，减少了能源的浪费。
