申请日2015.03.25
公开(公告)日2015.08.26
IPC分类号B23K37/00
摘要
本实用新型公开了一种焊钳冷却水处理装置，包括装在焊钳循环冷却水路中的装置本体，焊钳循环冷却水路包括与焊钳接通的进水路和回水路，所述装置本体包括分别串接在所述进水路和回水路中的进水管和回水管，所述进水管和回水管上均设有控制阀，与所述回水管连接在控制阀靠近焊钳的一侧设有抽水装置。当焊钳需要拆电极帽时，先将两个控制阀关闭，使得焊钳的进水路和回水路都关断;同时抽水装置开始抽水，使焊钳中的水有流入抽水装置的趋势;此时再进行电极帽拆卸，焊钳中的水则不会产生射出。如此本实用新型避免了焊枪在换帽时残水喷射，快速有效的实现了残水处理，同时不影响生产节拍，残水处理的时间短、效果好，且不会对工厂水循环系统造成破坏。

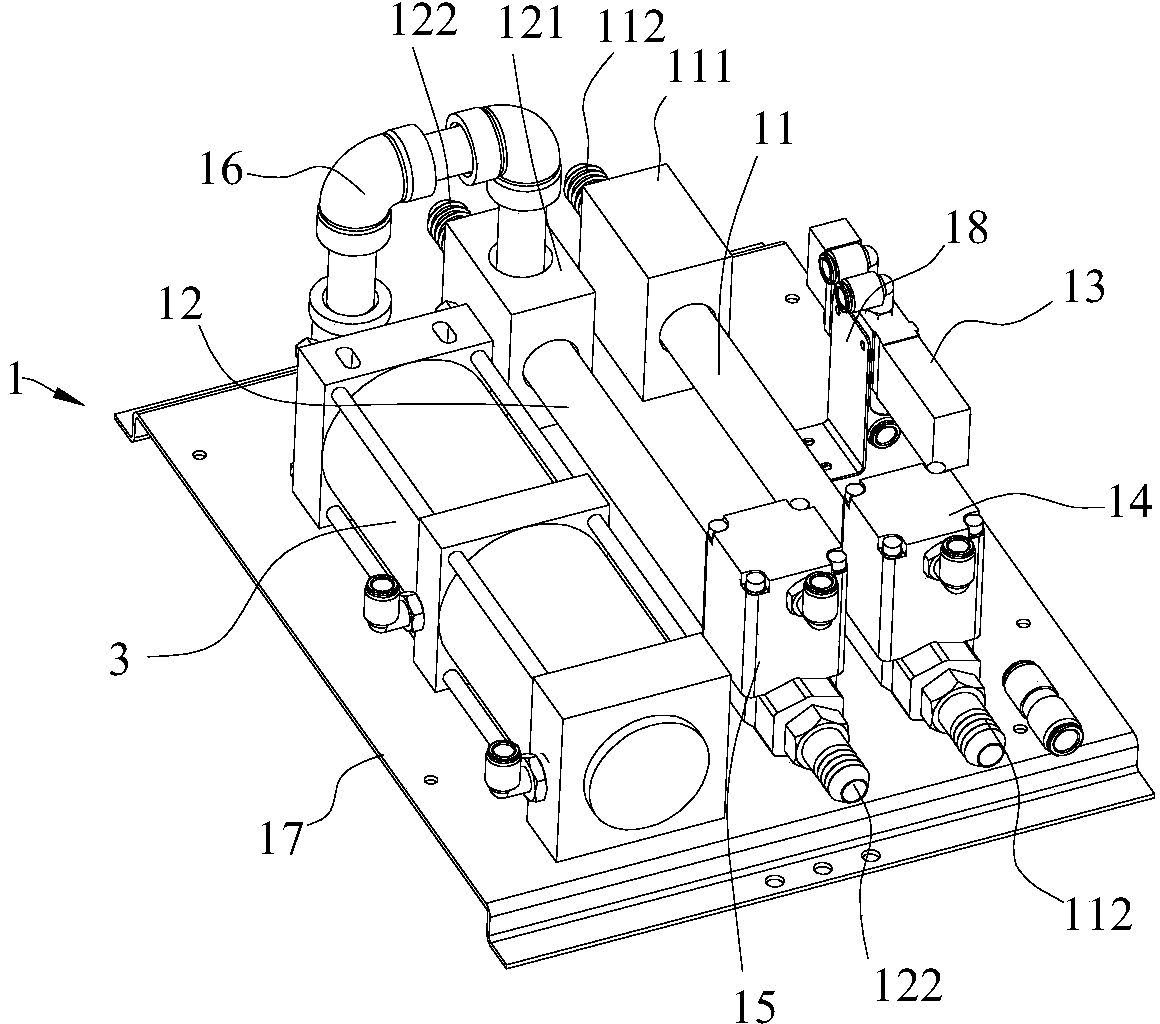

摘要附图
权利要求书
1.一种焊钳冷却水处理装置，包括装在焊钳循环冷却水路中的装置本体，所述焊钳循环冷却水路包括与焊钳接通的进水路和回水路，其特征在于：所述装置本体包括分别串接在所述进水路和回水路中的进水管和回水管，所述进水管和回水管上均设有控制阀，与所述回水管连接在控制阀靠近焊钳的一侧设有抽水装置。
2.根据权利要求1所述的焊钳冷却水处理装置，其特征在于：所述控制阀包括分别与进水管和回水管连接且均由电磁阀控制的第一气控节流阀和第二气控节流阀。
3.根据权利要求2所述的焊钳冷却水处理装置，其特征在于：所述进水管的两端分别连接二通分水块和第一气控节流阀，并通过二通分水块和第一气控节流阀上的第一连接头接入进水路，所述进水管、二通分水块和第一气控节流阀组成进水控制单元，所述回水管的两端分别连接三通分水块和第二气控节流阀，并通过三通分水块和第二气控节流阀上的第二连接头接入回水路，所述回水管、三通分水块和第二气控节流阀组成回水控制单元，所述抽水装置通过连接管接入所述三通分水块并与所述回水管导通。
4.根据权利要求3所述的焊钳冷却水处理装置，其特征在于：所述装置本体还包括安装架，所述抽水装置、回水控制单元和进水控制单元依次装在所述安装架上，所述电磁阀通过电磁阀安装座紧固在安装架上。
5.根据权利要求3所述的焊钳冷却水处理装置，其特征在于：所述抽水装置包括气缸和装在所述气缸前端的储水缸，所述储水缸设有与所述连接管连接的引水口，所述储水缸内设置活塞，所述气缸的活塞杆伸入所述储水缸并与所述活塞连接，气缸的活塞杆可驱动所述活塞在储水缸内往复运动。
6.根据权利要求5所述的焊钳冷却水处理装置，其特征在于：所述活塞与储水缸内壁间装有活塞环。
说明书
一种焊钳冷却水处理装置
技术领域
本实用新型用于汽车制造自动化生产领域，特别是涉及一种焊钳冷却水处理装置。
背景技术
在汽车白车身焊装过程中，焊枪工作时由于焊接的大电流而发热，故整个工作过程需要不断地给焊钳通循环冷却水。当需要更换电极帽时，虽然切断了进水路，水停止流动，但还是有水残余在焊枪里面。拆帽前就必须对里面的残余水处理，否则里面的残余水就会在电极帽拆掉的瞬间喷射而出，洒得满地都是。
分析市面上现有的水处理方案，很多工厂都是采用在进水口吹气的方法来处理残水。即在需要更换电极帽之前，切断进水;并在进水路通高压气体，通过高压气将水路里面的残余水全部从回水口吹出。这种方式需经过较长时间的吹气，才能将里面所有的残余水处理干净，严重影响生产节拍，降低了产能。另外，吹进去的高压气会进入工厂的冷却水循环系统，若排气不顺的情况下，水路可能有大量的气泡，导致流水间断，从而影响焊枪的冷却进而影响焊接质量。
甚至很多工厂焊枪更换电极时没有残水处理，直接让水喷出，用一水桶收集，很容易把焊钳周围环境搞得很湿。这样不仅容易造成周围的设备因接触水而生锈，而且把生产环境变得很差。
实用新型内容
为解决上述问题，本实用新型提供一种避免焊枪在换帽时残水喷射，快速有效的实现残水处理，不影响生产节拍的焊钳冷却水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种焊钳冷却水处理装置，包括装在焊钳循环冷却水路中的装置本体，所述焊钳循环冷却水路包括与焊钳接通的进水路和回水路，所述装置本体包括分别串接在所述进水路和回水路中的进水管和回水管，所述进水管和回水管上均设有控制阀，与所述回水管连接在控制阀靠近焊钳的一侧设有抽水装置。
进一步作为本实用新型技术方案的改进，所述控制阀包括分别与进水管和回水管连接且均由电磁阀控制的第一气控节流阀和第二气控节流阀。
进一步作为本实用新型技术方案的改进，所述进水管的两端分别连接二通分水块和第一气控节流阀，并通过二通分水块和第一气控节流阀上的第一连接头接入进水路，所述进水管、二通分水块和第一气控节流阀组成进水控制单元，所述回水管的两端分别连接三通分水块和第二气控节流阀，并通过三通分水块和第二气控节流阀上的第二连接头接入回水路，所述回水管、三通分水块和第二气控节流阀组成回水控制单元，所述抽水装置通过连接管接入所述三通分水块并与所述回水管导通。
进一步作为本实用新型技术方案的改进，所述装置本体还包括安装架，所述抽水装置、回水控制单元和进水控制单元依次装在所述安装架上，所述电磁阀通过电磁阀安装座紧固在安装架上。
进一步作为本实用新型技术方案的改进，所述抽水装置包括气缸和装在所述气缸前端的储水缸，所述储水缸设有与所述连接管连接的引水口，所述储水缸内设置活塞，所述气缸的活塞杆伸入所述储水缸并与所述活塞连接，气缸的活塞杆可驱动所述活塞在储水缸内往复运动。
进一步作为本实用新型技术方案的改进，所述活塞与储水缸内壁间装有活塞环。
本实用新型的有益效果：当焊钳需要拆电极帽时，先将两个控制阀关闭，使得焊钳的进水路和回水路都关断;同时抽水装置开始抽水，使焊钳中的水有流入抽水装置的趋势;此时再进行电极帽拆卸，焊钳中的水则不会产生射出。如此本实用新型避免了焊枪在换帽时残水喷射，快速有效的实现了残水处理，同时不影响生产节拍，残水处理的时间短、效果好，且不会对工厂水循环系统造成破坏。
