申请日2015.03.25
公开(公告)日2015.08.19
IPC分类号F24H1/00
摘要
本实用新型涉及一种废水能热水机，属于废热水热能吸收转换技术领域。本实用新型的过滤器能将废热水中的毛絮等杂质过滤掉，极大地提高了设备的使用寿命，进而减少使用成本;本实用新型用于工厂废热水余热回收，能用废热水中的热量转换出生产所需的干净热水，无需使用燃料，不同于天然气、空气能热泵、锅炉等传统加热设备，完全利用废弃热水的热量，真正达到了废热利用的循环经济原理，热转换效率最高达95%以上，且操作简单，无需多余人工操作，且占地面积小，性能稳定，产能从每小时5吨至每小时150吨，适用于各种复杂水质环境，利于广泛推广使用。

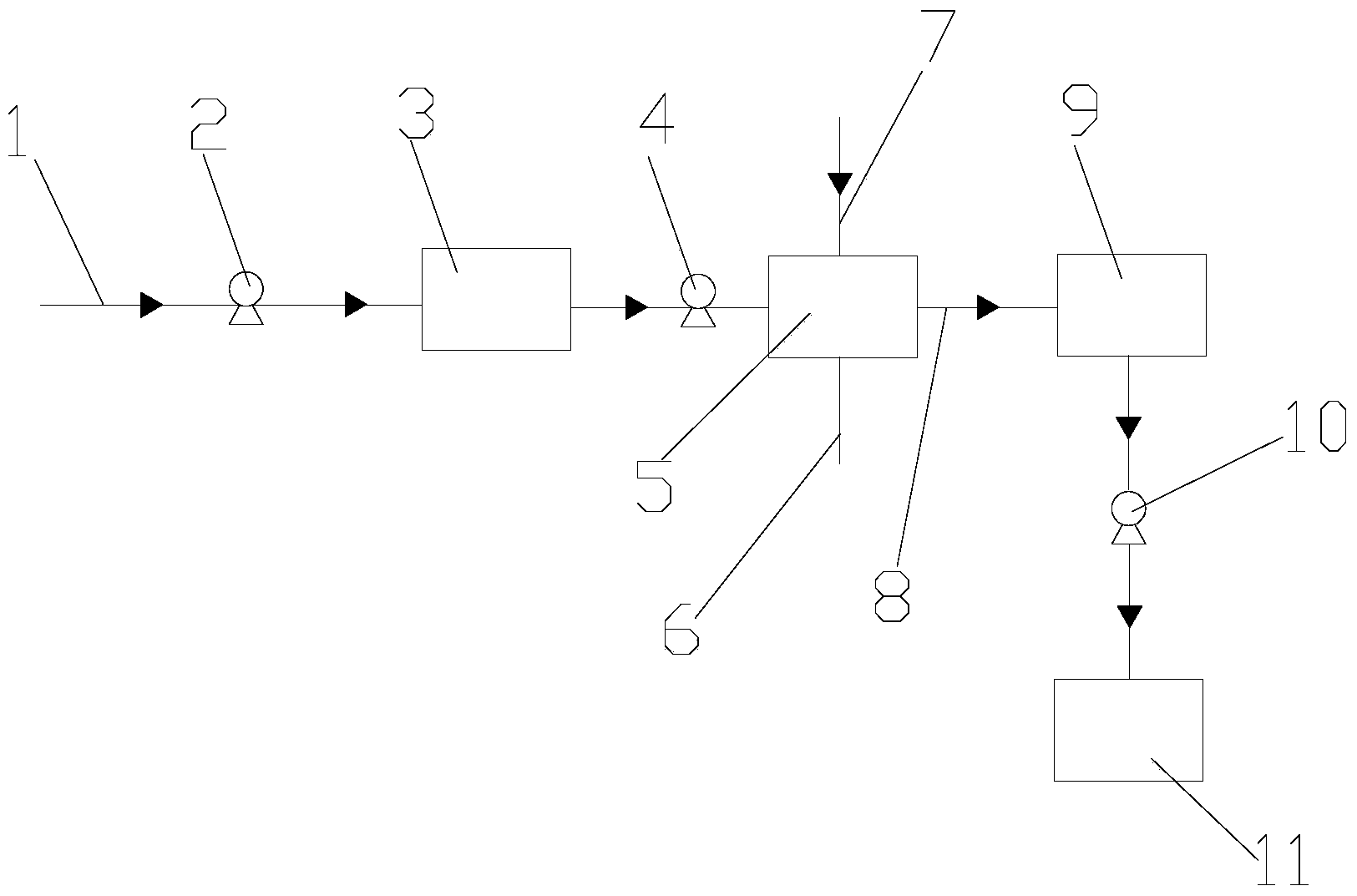

摘要附图
权利要求书
1.一种废水能热水机，其特征在于：包括废热水输入通道，所述废热水输 入通道连接至污水泵，所述污水泵经过滤器后连接有增压泵，所述增压泵连接 至余热回收器的输入端，所述余热回收器的输入端还连接有冷自来水输入通道， 所述余热回收器的输出端通过新热水输出管连接保温水箱，所述保温水箱通过 输水泵连接终端用水器。
2.根据权利要求1所述的一种废水能热水机，其特征在于：所述余热回收器 的输出端还连接有废冷水出口。
说明书
废水能热水机
技术领域
本实用新型涉及一种废水能热水机，属于废热水热能吸收转换技术领域。
背景技术
废水能热水机不仅能用于染整、化工、电镀、造纸以及锅炉补水，也可用 于洗浴行业，可以说只要有废热水排放的地方，都有它的用武之地。
现有的废水能热水机大多存在以下缺点：1、将收集到的废热水在通常条件 下未经过杂物净化处理直接与冷自来水进行热交换后排出，这些杂质容易堵塞 管道使得水流不畅，更有甚者会造成热水机故障，降低设备的使用寿命;2、热 转换效率不高，结构复杂，性能不稳定，不便于广泛推广使用。
实用新型内容
针对现有技术存在的不足，本实用新型提供一种带过滤功能、使用寿命长、 结构简单、热转换效率高且性能稳定的废水能热水机。
本实用新型是通过以下技术方案实现的：
一种废水能热水机，包括废热水输入通道，所述废热水输入通道连接至污 水泵，所述污水泵经过滤器后连接有增压泵，所述增压泵连接至余热回收器的 输入端，所述余热回收器的输入端还连接有冷自来水输入通道，所述余热回收 器的输出端通过新热水输出管连接保温水箱，所述保温水箱通过输水泵连接终 端用水器。
进一步地，所述余热回收器的输出端还连接有废冷水出口。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型的过滤器能将废热水中的毛絮等杂质过滤掉，极大地提高了 设备的使用寿命，进而减少使用成本;
2、本实用新型用于工厂废热水余热回收，能用废热水中的热量转换出生产 所需的干净热水，无需使用燃料，不同于天然气、空气能热泵、锅炉等传统加 热设备，完全利用废弃热水的热量，真正达到了废热利用的循环经济原理，热 转换效率最高达95%以上，且操作简单，无需多余人工操作，且占地面积小， 性能稳定，产能从每小时5吨至每小时150吨，适用于各种复杂水质环境，利 于广泛推广使用。
