申请日2015.03.25
公开(公告)日2015.08.05
IPC分类号C02F1/467; C02F1/72; C02F1/463; C02F1/465
摘要
本实用新型公开了用于处理油田含聚合物污水的电化学氧化装置，槽体的上方设有盖子，槽体的两侧壁上分别连接有进水管和出水管，进水管和出水管设有阀门，槽体的前后面设有曝气管口，在槽体内部设有档板且挡板隔成的单元内设有阴极石墨电极及阳极钢片电极，槽体右侧壁上部设有溢流孔，曝气管口连接曝气头,盖子上设有电极柱，电极柱与鳄鱼夹焊接，阴极石墨电极及阳极钢片电极均通过电极片连接架与鳄鱼夹相连，且通过导线与电源正负极相连。该装置结构简单，操作方便;增大了反应面积，降低了电阻，提高了电化学反应效率;含聚高粘度污水通过本装置后粘度明显降低，为污水的后续处理降低了难度。

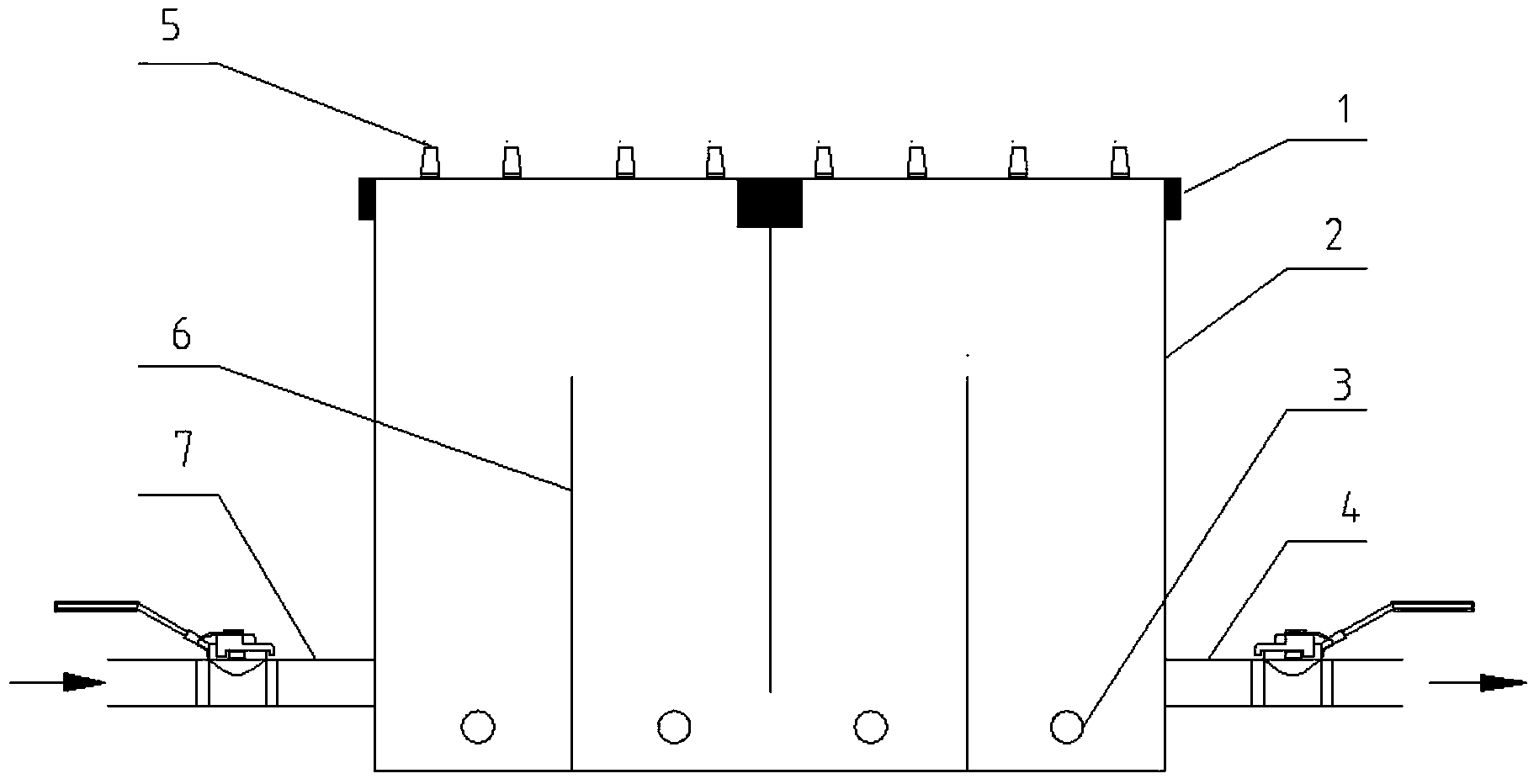

摘要附图
权利要求书
1.用于处理油田含聚合物污水的电化学氧化装置，包括盖子、槽体、 曝气管口、出水管、电极柱、挡板、进水管、溢流孔、电极片连接架、 阴极石墨电极、曝气头、鳄鱼夹及阳极钢片电极，其特征在于：所述 槽体的上方设有盖子，槽体的两侧壁上分别连接有进水管和出水管， 进水管和出水管设有阀门，槽体的前后面设有曝气管口，在槽体内部 设有档板且挡板隔成的单元内设有阴极石墨电极及阳极钢片电极，槽 体右侧壁上部设有溢流孔，曝气管口连接曝气头,盖子上设有电极柱， 电极柱与鳄鱼夹焊接，阴极石墨电极及阳极钢片电极均通过电极片连 接架与鳄鱼夹相连，且通过导线与电源正负极相连。
2.根据权利要求1所述的用于处理油田含聚合物污水的电化学氧化 装置，其特征在于：所述出水管的高度与进水管高度相同。
3.根据权利要求1所述的用于处理油田含聚合物污水的电化学氧化 装置，其特征在于：所述档板的数量为3～4个，且相邻挡板之间的 距离是4cm。
4.根据权利要求1所述的用于处理油田含聚合物污水的电化学氧化 装置，其特征在于：所述溢流孔孔径为1cm，溢流孔的位置高于挡板 位置。
5.根据权利要求1所述的用于处理油田含聚合物污水的电化学氧化 装置，其特征在于：所述曝气头数量为8～10个。
6.根据权利要求1所述的用于处理油田含聚合物污水的电化学氧化 装置，其特征在于：相邻的鳄鱼夹之间的距离为2～5cm。
说明书
用于处理油田含聚合物污水的电化学氧化装置
技术领域
本实用新型涉及油田污水处理装置，具体为用于处理油田含聚 合物污水的电化学氧化装置。
背景技术
随着我国部分油田进入采油后期阶段，以聚丙烯酰胺为主的聚 合物驱替剂被大量使用。目前，对于常规的油田污水，主要采用自然 沉降-混凝沉降-过滤等处理工艺，而对于高含聚污水的处理效率不 高。在聚合物驱油过程中形成的含聚合物污水粘度大，油水界面的水 膜强度高，油珠聚拢时间长，油珠上浮速度较慢，絮体生成与沉降慢， 严重影响了采出液的油水分离效率，同时对于油田上通用的污水处理 方法难以将污水中的聚丙烯酰胺除去，此类水大量外排带来了严重的 环境问题。
实用新型内容
本实用新型的目的在于提供用于处理油田含聚合物污水的电化 学氧化装置，该装置可增大反应面积，降低了电阻，提高了电化学反 应效率，含聚高粘度污水通过该装置后粘度明显降低，降低了污水的 后续处理难度。
为实现上述目的，本实用新型采用以下技术方案：
用于处理油田含聚合物污水的电化学氧化装置，包括盖子、槽 体、曝气管口、出水管、电极柱、挡板、进水管、溢流孔、电极片连 接架、阴极石墨电极、曝气头、鳄鱼夹及阳极钢片电极，所述槽体的 上方设有盖子，槽体的两侧壁上分别连接有进水管和出水管，进水管 和出水管设有阀门，槽体的前后面设有曝气管口，在槽体内部设有档 板且挡板隔成的单元内设有阴极石墨电极及阳极钢片电极，槽体右侧 壁上部设有溢流孔，曝气管口连接曝气头,盖子上设有电极柱，电极 柱与鳄鱼夹焊接，阴极石墨电极及阳极钢片电极均通过电极片连接架 与鳄鱼夹相连，且通过导线与电源正负极相连。
作为优选，所述出水管的高度与进水管高度相同。
作为优选，所述档板的数量为3～4个，且相邻挡板的距离是4cm。
作为优选，所述溢流孔孔径为1cm，溢流孔的位置高于挡板位置。
作为优选，所述曝气头数量为8～10个。
作为优选，相邻的鳄鱼夹之间的距离为2～5cm。
与现有技术相比，本实用新型的优点：该装置结构简单，操作方 便;利用槽体内设置的曝气头有效的增大了传质效率，使该装置内流 体接近全混流状态，通入的空气有利于阴极上过氧化氢的生成，并起 到了一定的气浮效果;其电极片连接方式采用每三个并联为一个电 极，增大了反应面积，降低了电阻，提高了电化学反应效率;含聚高 粘度污水通过本装置后粘度明显降低，为污水的后续处理降低了难 度。
