申请日2015.03.25
公开(公告)日2015.08.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种分散式污水处理净化槽，净化槽包括箱体，箱体包括第一箱体和第二箱体，第一箱体分为过滤池和储存池，过滤池与储存池之间设置有闸门，过滤池的左端面设置有污水进口和吸附剂进口，过滤池的前端面设置有液位计，第二箱体的顶部设置有箱体盖，第二箱体分为搅拌池、曝气池和消毒池，搅拌池上设置有进水口和出水口，搅拌池内设置有搅拌装置和喷洒杆，曝气池内设置有曝气器和格栅，曝气器位于曝气池的底部，消毒池的顶部设置有两个紫外线消毒灯，本实用新型结构简单，实用性强，不仅提高了净化槽的净化效果，而且延长了净化槽的使用寿命，使用更加的方便简单，提高了安全性能，降低了能耗，节约了成本，提高了综合利用效率。

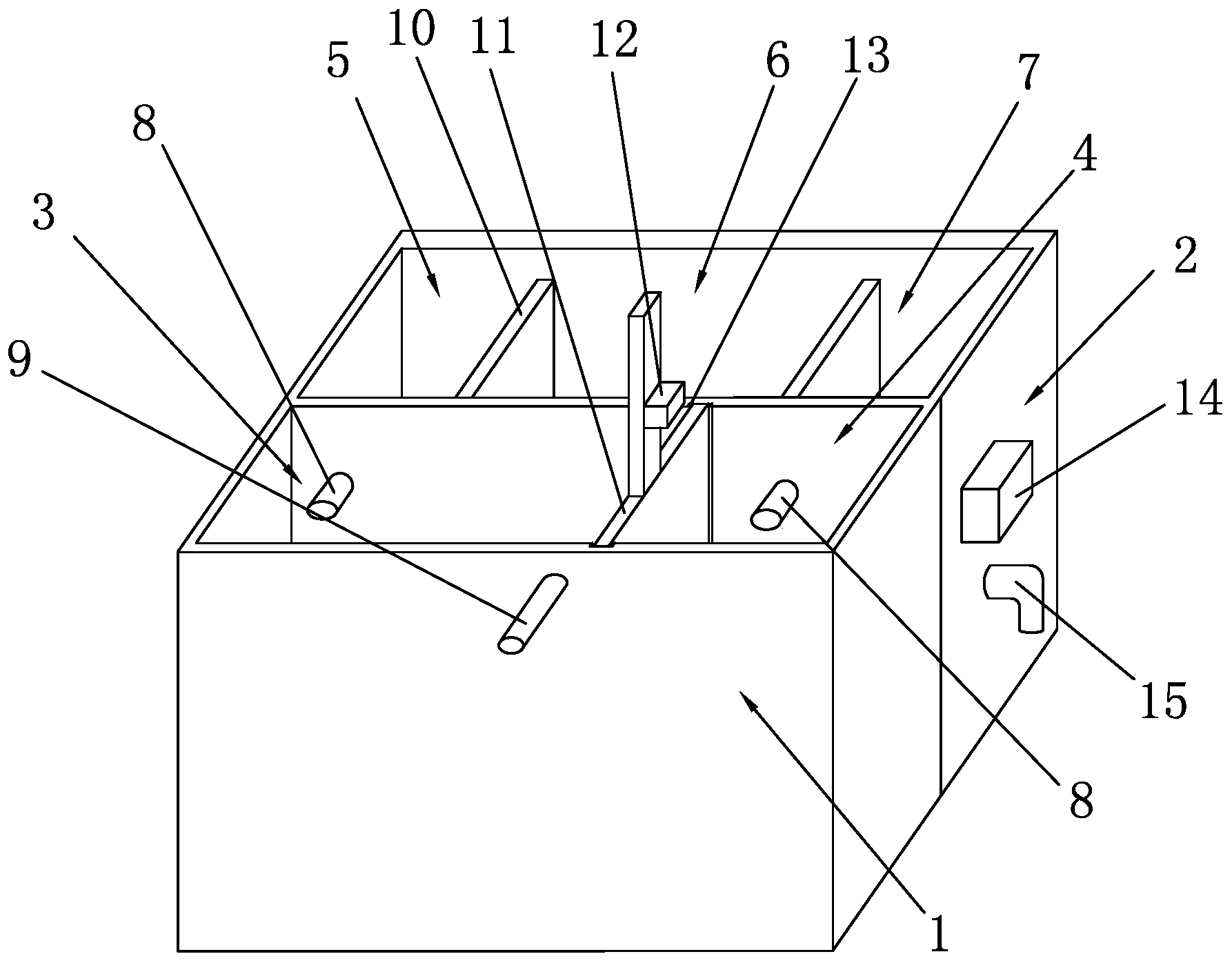

摘要附图
权利要求书
1.一种分散式污水处理净化槽，其特征在于：所述净化槽包括箱体，所述箱 体包括第一箱体和第二箱体，所述第一箱体内设置有卡槽，所述第一箱体 分为过滤池和储存池，所述过滤池与所述储存池之间设置有闸门，所述闸 门的顶部设置有伸长块，所述伸长块上设置有驱动装置，所述闸门上设置 有凹槽和限位开关，所述凹槽内设置有压力传感器，所述限位开关包括第 一限位开关和第二限位开关，所述过滤池的左端面设置有污水进口和吸附 剂进口，所述吸附剂进口位于所述污水进口的下方，所述过滤池的前端面 设置有液位计，所述过滤池的底部设置有吸附层和水草，所述水草位于所 述吸附层的上方，所述过滤池内设置有吸附剂，所述第二箱体的顶部设置 有箱体盖，所述箱体盖与所述第二箱体相匹配，所述第二箱体分为搅拌池、 曝气池和消毒池，所述搅拌池与所述曝气池之间、所述曝气池与所述消毒 池之间均设置有隔板，所述搅拌池通过连接管与所述过滤池相通，所述搅 拌池上设置有进水口和出水口，所述搅拌池内设置有搅拌装置和喷洒杆， 所述搅拌装置包括搅拌轴和叶轮，所述喷洒杆与所述进水口相通，所述喷 洒杆上设置有喷洒口，所述曝气池通过所述连接管与所述搅拌池相通，所 述曝气池内设置有曝气器和格栅，所述格栅通过安装板固定安装在所述曝 气池内，所述曝气器位于所述曝气池的底部，所述曝气器与曝气筒相连接， 所述消毒池通过所述连接管与所述曝气池和所述储存池相通，所述消毒池 的顶部设置有两个紫外线消毒灯，所述消毒池内设置有消毒剂，所述消毒 池的右端面设置有水质检测器和排放口，所述排放口位于所述水质检测箱 的下方。
2.根据权利要求1所述的一种分散式污水处理净化槽，其特征在于：所述箱 体盖上设置有开盖孔。
3.根据权利要求1所述的一种分散式污水处理净化槽，其特征在于：所述卡 槽内设置有滑动轨道，所述闸门沿着所述滑动轨道上下运动。
4.根据权利要求1所述的一种分散式污水处理净化槽，其特征在于：所述隔 板的高度小于所述第二箱体的高度。
5.根据权利要求1所述的一种分散式污水处理净化槽，其特征在于：所述消 毒剂为聚合氯化铝。
6.根据权利要求1所述的一种分散式污水处理净化槽，其特征在于：所述搅 拌池上设置有时间继电器，所述时间继电器位于所述进水口的下方。
7.根据权利要求1所述的一种分散式污水处理净化槽，其特征在于：所述污 水进口上设置有过滤网。
说明书
一种分散式污水处理净化槽
技术领域
本实用新型涉及一种分散式污水处理净化槽。
背景技术
随着我国经济和城市化的快速发展,工业污染源达标排放后,生活污水处 理系统的建设被各级政府所重视。近年来，随着湖泊河流富营养化问题的严重 化,分散污染源的治理已迫在眉睫。由于净化槽不需要大量的机械，而且其排 水系统也比较简单，可以在很短的时间内发挥作用，其在生活污水的处理中占 有很重要的地位。
净化槽在污水处理中运用广泛，但是大部分的净水槽的净化功能一般，使 用寿命短，容易出现污泥堵塞、污水溢出情况，影响净化槽的工作效率，而且 工序复杂，成本高。
实用新型内容
本实用新型目的在于针对现有技术所存在的不足而提供一种分散式污水处 理净化槽的技术方案，显著提高了净化槽的工作效率，使用时也更加安全方便， 降低了能耗，延长了其使用寿命，提高了综合利用率。
为了解决上述技术问题，本实用新型采用如下技术方案：
一种分散式污水处理净化槽，其特征在于：净化槽包括箱体，箱体包括第 一箱体和第二箱体，第一箱体内设置有卡槽，第一箱体分为过滤池和储存池， 过滤池与储存池之间设置有闸门，闸门的顶部端设置有伸长块，伸长块上设置 有驱动装置，闸门上设置有凹槽和限位开关，凹槽内设置有压力传感器，限位 开关包括第一限位开关和第二限位开关，过滤池的左端面设置有污水进口和吸 附剂进口，吸附剂进口位于污水进口的下方，过滤池的前端面设置有液位计， 过滤池的底部设置有吸附层和水草，水草位于吸附层的上方，过滤池内设置有 吸附剂，第二箱体的顶部设置有箱体盖，箱体盖与第二箱体相匹配，第二箱体 分为搅拌池、曝气池和消毒池，搅拌池与曝气池之间、曝气池与消毒池之间均 设置有隔板，搅拌池通过连接管与过滤池相通，搅拌池上设置有进水口和出水 口，搅拌池内设置有搅拌装置和喷洒杆，搅拌装置包括搅拌轴和叶轮，喷洒杆 与进水口相通，喷洒杆上设置有喷洒口，曝气池通过连接管与搅拌池相通，曝 气池内设置有曝气器和格栅，格栅通过安装板固定安装在曝气池内，曝气器位 于曝气池的底部，曝气器与曝气筒相连接，消毒池通过连接管与曝气池和储存 池相通，消毒池的顶部设置有两个紫外线消毒灯，消毒池内设置有消毒剂，消 毒池的右端面设置有水质检测器和排放口，排放口位于水质检测箱的下方;储 存池的设计，可以在过滤池中的污水要溢出时，将一部分未处理的污水排放到 储存池中，提高了工作速度和工作效率，使得操作更加的安全方便，闸门的设 计，有利于将污水从过滤池排放到储存池中，压力传感器的设计，可以感应过 滤池中的污水压力，当压力值超过了设定值，就打开闸门，排放污水，实现了 自动化的操作，使用更加的方便，限位开关的设计，可以保护闸门，限定闸门 的移动，当碰到第一限位开关时，闸门停止向上运动，沿滑动轨道返回，当碰 到第二限位开关时，闸门停止运动，等待下一次的指令，液位计的设计，可以 计量过滤池中污水的液位，当液位过高时打开闸门，提高了安全性能，当压力 传感器无法工作时，液位计仍然可以达到同样的效果，延长了使用寿命，吸附 层的设计，可以吸附污水的颗粒，水草可以通过光合作用不断的净化污水，提 高工作效率，箱体盖的设计，可以防止污水中的杂物飞扬，便于搅拌装置的工 作，保护了环境，喷洒杆的设计，可以清洗搅拌池，喷洒杆上设置有喷洒口， 当需要清洗时，进水口进水，通过喷洒口喷出，提高了搅拌池的搅拌效果，延 长了使用寿命并，格栅的设计，可以去除水中细小的漂浮物，去除这些漂浮物 可以防止漂浮物进入设备而影响处理效果，而且漂浮物会影响曝气器的曝气效 果，使得曝气效果变差，紫外线消毒灯的设计，可以将水中的细菌杀死，消毒 效果好，价格便宜，水质检测箱的设计，可以检测处理后的水是否合格，不合 格的污水通过连接管排放到储存池，等待下一次的处理，合格的水从排放口排 出。
进一步，箱体盖上设置有开盖孔，开盖孔的设计，有利于实际的安装操作， 便于箱体盖的拿取，使用更加的安全方便，节约了时间。
进一步，卡槽内设置有滑动轨道，闸门沿着滑动轨道上下运动，滑动轨道 的设计，可以便于闸门的运动，避免闸门与卡槽之间的直接接触，降低了摩擦， 延长了闸门的使用寿命。
进一步，隔板的高度小于所述第二箱体的高度，可以防止污水的溢出，便 于几个处理池之间的污水的流动，而且有利于箱体盖的安装。
进一步，消毒剂为聚合氯化铝，聚合氯化铝能除去重金属及放射性物质对 水的污染，水解产物对水中悬浮物还具有吸附作用，使得污水净化效果更好， 而且聚合氯化铝的化学性能稳定，有效成分高，价格便宜，降低了成本。
进一步，搅拌池上设置有时间继电器，所述时间继电器位于所述进水口的 下方，时间继电器的设计，可以定时的清洗搅拌池和搅拌装置，使得搅拌池的 搅拌效果更好，便于污水的进一步处理，有利于提高污水的处理效果，延长了 搅拌池的使用寿命。
进一步，污水进口上设置有过滤网，过滤网的设计，可以将污水中较大颗 粒杂质过滤，避免较大颗粒堵塞净化槽，延长了净化槽的使用寿命，节约了维 修费用。
本实用新型由于采用了上述技术方案，具有以下有益效果：
1、储存池的设计，可以在过滤池的污水要溢出时，将一部分未处理的污水 排放到储存池中，提高了工作速度和工作效率，使得操作更加的安全方便;
2、压力传感器的设计，可以感应过滤池中的污水压力，当压力值超过了设 定值，就打开闸门，排放污水，实现了自动化的操作，使用更加的方便，限位 开关的设计，可以保护闸门，限定闸门的移动，当碰到第一限位开关时，闸门 停止向上运动，沿滑动轨道返回，当碰到第二限位开关时，闸门停止运动，等 待下一次的指令;
3、液位计的设计，可以计量过滤池中污水的液位，当液位过高时打开闸门， 提高了安全性能，当压力传感器无法工作时，液位计仍然可以达到同样的效果， 延长了使用寿命;
4、喷洒杆的设计，可以清洗搅拌池，喷洒杆上设置有喷洒口，当需要清洗 时，进水口进水，通过喷洒口喷出，提高了搅拌池的搅拌效果，延长了使用寿 命并;
5、水质检测箱的设计，可以检测处理后的水是否合格，不合格的污水通过 连接管排放到储存池，等待下一次的处理，合格的水从排放口排出。
本实用新型结构简单，实用性强，不仅提高了净化槽的净化效果，而且延 长了净化槽的使用寿命，使用更加的方便简单，提高了安全性能，降低了能耗， 节约了成本，提高了综合利用效率。
