申请日2015.03.26
公开(公告)日2015.07.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种印染废水深度处理及回用装置，属于废水处理技术领域。所述的印染废水深度处理及回用装置，废水调节池与MBBR池、沉淀池、集水池、自动过滤器、臭氧脱色池和回用水池依次相连，MBBR池还与空气储罐相连;臭氧脱色池还与臭氧发生器相连。本实用新型结构简单、处理效率高、脱色效果好，实现了达标排放废水的回用，同时降低了外排水对环境的影响，还节约了水资源费和运行的成本，节能又环保。

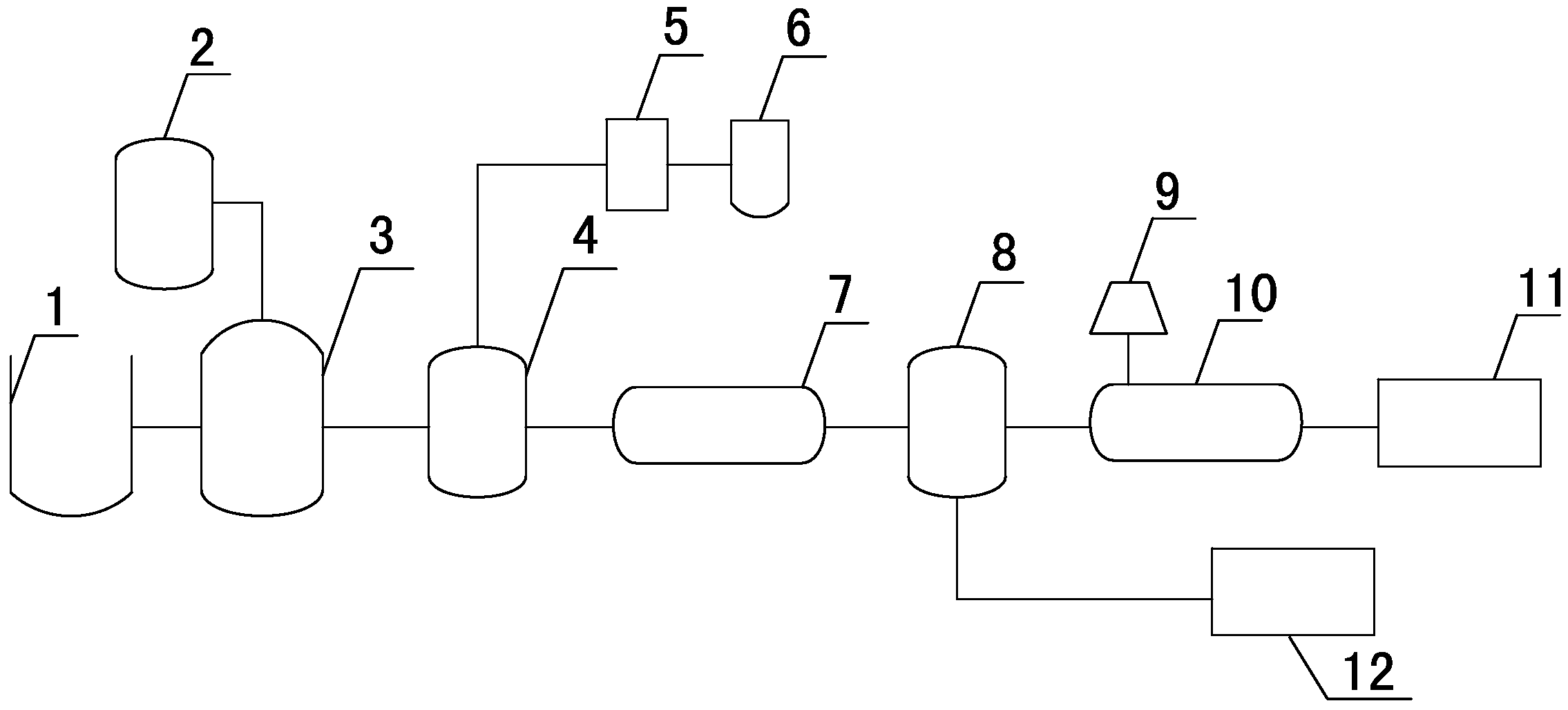

摘要附图
权利要求书
1.一种印染废水深度处理及回用装置，其特征在于：废水调节池(1)与MBBR池(3)、沉 淀池(4)、集水池(7)、自动过滤器(8)、臭氧脱色池(10)和回用水池(11)依次相连，MBBR池(3) 还与空气储罐(2)相连;臭氧脱色池(10)还与臭氧发生器(9)相连。
2.根据权利要求1所述的印染废水深度处理及回用装置，其特征在于：沉淀池(4)还与 污泥池(5)和原污泥处理系统(6)依次相连。
3.根据权利要求1或2所述的印染废水深度处理及回用装置，其特征在于：自动过滤器 (8)还与原废水处理系统调节池(12)相连。
说明书
印染废水深度处理及回用装置
技术领域
本实用新型涉及一种印染废水深度处理及回用装置，属于废水处理技术领域。
背景技术
纺织工业是我国传统的支柱产业，包括纺织、印染、化纤、服装和纺织专用设备制造等 五个部分，印染废水具有水量大、有机污染物浓度高、色度深、碱性大、水质变化大、成分 复杂等特点，属较难处理的工业废水之一。
现有的处理装置处理后的出水可以达标排放，但根本达不到回用水的水质要求。由于印 染废水的排放水量很大，若要对其达标排放的废水进行深度处理后再回用，具有极大的市场 前景，需要研发一种印染废水深度处理及回用装置。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种印染废水深度 处理及回用装置，其结构简单、处理效率高、脱色效果好，实现了达标排放废水的回用，同 时降低了外排水对环境的影响，还节约了水资源费和运行的成本，节能又环保。
本实用新型解决其技术问题所采用的技术方案是：
所述的印染废水深度处理及回用装置，废水调节池与MBBR池、沉淀池、集水池、自动 过滤器、臭氧脱色池和回用水池依次相连，MBBR池还与空气储罐相连;臭氧脱色池还与臭 氧发生器相连。
所述的沉淀池还与污泥池和原污泥处理系统依次相连。
所述的自动过滤器还与原废水处理系统调节池相连。
MBBR池为移动床生物膜反应器，兼具传统流化床和生物接触氧化的优点，是一种新型 高效的污水处理器，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成 悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间， 充分发挥附着相和悬浮相生物两者的优越性。此污水处理器既能处理高浓度也能处理低浓度 废水，适应水质广，具有良好的脱氮能力和去除有机物能力。
臭氧脱色池主要是利用臭氧的强氧化能力。臭氧是一种氧化性极强的物质，具有脱色、 除臭、去异味的能力，避免添加氯剂而产生氯酸等异味。臭氧可将大多数有机物降解为小分 子化合物，并且能够破坏这些废水中染料的发色和助色基团，从而达到脱色的效果，并且对 废水中COD都有极好的处理效果。如臭氧量充足，还可将臭氧处理时的中间产物直接矿化， 因此可以臭氧脱色池用到深度处理装置中。另外臭氧发生器具有操作简单、运行稳定、节省 人工、占地面积小等优点。
原污水处理系统排出的达标废水，首先进入废水调节池，调节达标废水的pH至7-8，使 得水量水质均匀，调节后的废水由泵提升进入MBBR池进行好氧生物处理，去除大部分有机 物后，废水自流进入沉淀池，进行泥水分离，上清液自流进入集水池，由泵提升进入自动过 滤器，进一步去除水中的杂质和悬浮物，自动过滤器的出水进入臭氧脱色池进行氧化脱色处 理，满足回用水的要求后进入回用水池由泵提升直接回用于车间。
自动过滤器的反冲洗水回到原废水处理系统调节池再进行处理。
沉淀池产生的污泥排入污泥池，进入原污泥处理系统进行处理。
本实用新型所具有的有益效果是：
本实用新型中的MBBR池，既能处理高浓度也能处理低浓度废水，适应水质广，具有良 好的脱氮能力和去除有机物能力;臭氧脱色池具有良好的脱色能力;同时对自动过滤器的反 冲洗水和沉淀池产生的剩余污泥分别进行了回用。本实用新型结构简单、处理效率高、脱色 效果好，实现了达标排放废水的回用，同时降低了外排水对环境的影响，还节约了水资源费 和运行的成本，节能又环保。
