申请日2015.10.14
公开(公告)日2015.12.16
IPC分类号C02F3/30
摘要
本发明提供了一种污水处理系统及利用其的污水处理方法。该污水处理系统包括：污水处理装置，具有污水进口和混合料出口，且污水处理装置中盛放有厌氧菌和好氧菌;曝气装置，具有混合料进口和曝气料出口，且混合料进口与污水处理装置的混合料出口相连通;以及分离装置，具有曝气料进口和净化水排出口，且曝气料进口与曝气装置的曝气料出口相连通;曝气装置包括好氧-兼氧曝气池和设置于好氧-兼氧曝气池内的曝气器;其中，曝气器为间歇式曝气管。采用本发明提供的污水处理系统，有利于降小污水处理装置的占地面积、降低能耗低，同时提高其脱氮效率。
权利要求书
1.一种污水处理系统，包括：
污水处理装置(100)，具有污水进口(101)和混合料出口，且所述污水处理装置 (100)中盛放有厌氧菌和好氧菌;
曝气装置(200)，具有混合料进口和曝气料出口，且所述混合料进口与所述污水处 理装置(100)的所述混合料出口相连通;以及
分离装置(300)，具有曝气料进口和净化水排出口(102)，且所述曝气料进口与 所述曝气装置(200)的曝气料出口相连通;
其特征在于，
所述曝气装置(200)包括好氧-兼氧曝气池和设置于所述好氧-兼氧曝气池内的曝气 器;其中，所述曝气器为间歇式曝气管。

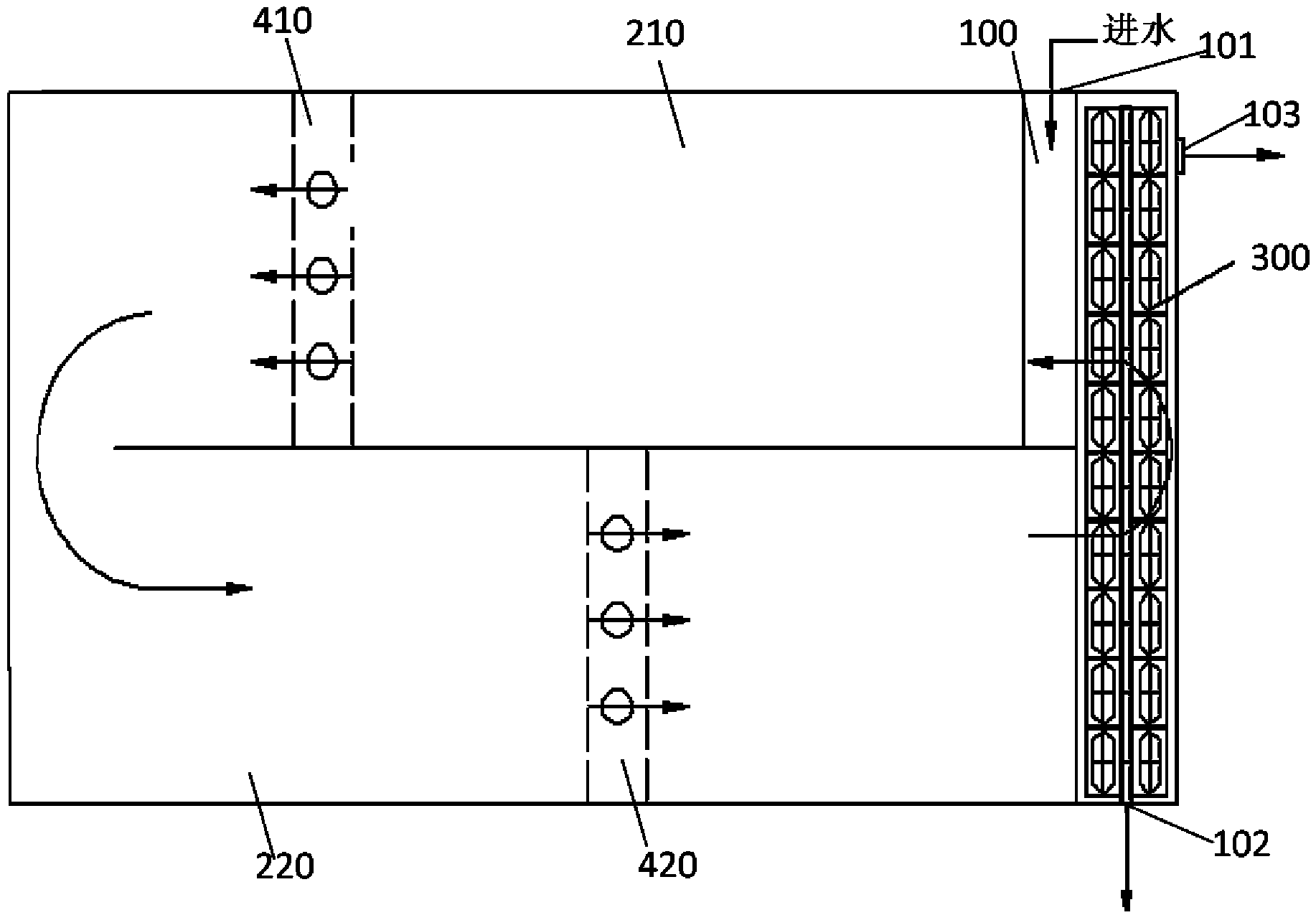

2.根据权利要求1所述的污水处理系统，其特征在于，所述好氧-兼氧曝气池包括：
第一好氧-兼氧曝气池(210)，具有所述混合料进口和第一曝气池出口;
第二好氧-兼氧曝气池(220)，具有第二曝气池入口和所述曝气料出口;
其中，所述第一曝气池出口与所述第二曝气池入口相连通。
3.根据权利要求1所述的污水处理系统，其特征在于，所述好氧-兼氧曝气池中的水深为 4～8m。
4.根据权利要求2所述的污水处理系统，其特征在于，所述污水处理装置还包括：
第一泵推流装置(410)，设置在所述第一好氧-兼氧曝气池(210)与所述第二好氧- 兼氧曝气池(220)之间的流路上;和/或
第二泵推流装置(420)，设置在所述第二好氧-兼氧曝气池(220)与所述分离装置 (300)之间的流路上。
5.根据权利要求1至4中任一项所述的污水处理系统，其特征在于，所述厌氧菌和所述好氧 菌的供源为活性污泥，且所述污水处理装置(100)上还设置有活性污泥进料口;
所述分离装置(300)还设置有活性污泥排出口(103)，且所述活性污泥排出口(103) 与所述污水处理装置(100)上的所述活性污泥进料口相连通;优选地，所述分离装置 (300)为浸没式膜分离装置。
6.根据权利要求1至5中任一项所述的污水处理系统，其特征在于，所述间歇式曝气管为管 式曝气器。
7.一种污水处理方法，其特征在于，所述处理方法，包括以下步骤：采用权利要求1至6 中任一项所述的污水处理系统，
S1，在污水处理装置(100)中，将所述污水与厌氧菌及好氧菌混合得到混合料;
S2，在曝气装置(200)中，将所述混合料进行曝气处理，然后进行好氧-兼氧反应， 得到曝气料，其中，所述混合料的溶氧量为0.1～0.8mg/L;
S3，在分离装置(300)中，将所述曝气料进行好氧反应，得到净化水和活性污泥， 然后所述净化水和所述活性污泥分离。
8.根据权利要求7所述的处理方法，其特征在于，所述步骤S2中，所述混合料的溶氧量为 0.2～0.4mg/L;优选地，所述活性污泥的浓度为7.0～8.0g/L。
9.根据权利要求7所述的处理方法，其特征在于，所述步骤S3中，所述活性污泥的浓度为 8.0～10.0g/L。
10.根据权利要求7所述的处理方法，其特征在于，所述污水中COD浓度为250～ 3000mg/L，BOD5浓度为100～1500mg/L，NH3--N浓度为50～150mg/L，SS浓度为80～ 200mg/L以及TN浓度70～600mg/L;
优选地，当所述厌氧菌和所述好氧菌的供源为活性污泥，且所述污水中COD浓度为 250～1000mg/L，BOD5浓度为100～300mg/L，NH3--N浓度为50～100mg/L，SS浓度为 80～150mg/L以及TN浓度为70～100mg/L时，将所述活性污泥与所述污水按重量比1： 8～10进行混合，得到所述混合料;或
当所述厌氧菌和所述好氧菌的供源为活性污泥，且所述污水中COD浓度为1000～ 3000mg/L，BOD5浓度为300～1500mg/L，NH3--N浓度为100～150mg/L，SS浓度为 150～200mg/L以及TN浓度为100～600mg/L时，将所述活性污泥与所述污水按重量比 1：20～120进行混合，得到所述混合料。
说明书
污水处理系统及利用其的污水处理方法
技术领域
本发明涉及污水处理领域，具体而言，涉及一种污水处理系统及利用其的污水处理方法。
背景技术
近年来，水环境污染和水体富营养化的问题日益严重，而有机物、氮、磷是引起水体富 营养化的主要因素，随着公众环境意识的提高和国内外对排放指标的限制标准越来越严格， 研究开发经济、高效的污水处理技术一直是水污染控制工程领域的热点。
污水生化处理是利用微生物的代谢作用，使污水中呈溶解和胶体状态的有机污染物转化 为无害物质，以实现净化的方法。污水生化处理工艺构成多种多样，可分成AB法、A/O法、 A2/O法、SBR法、氧化沟法、MBR法等多种处理方法。传统的AB法、A/O法、A2/O法和 氧化沟法一般占地面积较大、基建费用高，且要求管理人员具备一定的技术水平，若操作不 好易发生污泥膨胀等问题;常规的SBR法和MBR法占地面积较小，但能耗高、脱氮效率低。
公开号为CN101602541的专利申请提供了一种生物污水处理工艺和装置，它包括曝气区、 空气推流系统、泥水分离系统。但由于该方法的溶解氧控制较低，容易产生污泥膨胀，且斜 板泥水分离系统分离效果差，出水悬浮物易超标，从而易导致出水COD超标，使系统运行很 难稳定达到预期目标。
公开号为CN103951063的专利申请提供了一种节能型MBR氧化沟污水处理装置，它包 括氧化沟生化反应区和膜区，但由于采用机械表面曝气，曝气池较浅，因此该方法并没有减 少占地，同时因充氧效率低，故能耗较高，从而基建成本和运行成本均较高。
发明内容
本发明的主要目的在于提供一种污水处理系统及利用其的污水处理方法，以解决现有污 水生化处理系统存在占地面积大、能耗高和脱氮效率低等问题。
为了实现上述目的，本发明一个方面提供了一种污水处理系统，包括：污水处理装置， 具有污水进口和混合料出口，且污水处理装置中盛放有厌氧菌和好氧菌;曝气装置，具有混 合料进口和曝气料出口，且混合料进口与污水处理装置的混合料出口相连通;以及分离装置， 具有曝气料进口和净化水排出口，且曝气料进口与曝气装置的曝气料出口相连通;曝气装置 包括好氧-兼氧曝气池和设置于好氧-兼氧曝气池内的曝气器;其中，曝气器为间歇式曝气管。
进一步地，好氧-兼氧曝气池包括：第一好氧-兼氧曝气池，具有混合料进口和第一曝气池 出口;第二好氧-兼氧曝气池，具有第二曝气池入口和曝气料出口;其中，第一曝气池出口与 第二曝气池入口相连通。
进一步地，好氧-兼氧曝气池中的水深为4～8m。
进一步地，污水处理装置还包括：第一泵推流装置，设置在第一好氧-兼氧曝气池与第二 好氧-兼氧曝气池之间的流路上;和/或第二泵推流装置，设置在第二好氧-兼氧曝气池与分离装 置之间的流路上。
进一步地，厌氧菌和好氧菌的供源为活性污泥，且污水处理装置上还设置有活性污泥进 料口;分离装置还设置有活性污泥排出口，且活性污泥排出口与上述污水处理装置的活性污 泥进料口相连通;优选地，分离装置为浸没式膜分离装置。
进一步地，间歇式曝气管为管式曝气器。
本发明另一方面提供了一种污水处理方法，该处理方法包括以下步骤：采用上述污水处 理系统，S1，在污水处理装置中，将污水与厌氧菌及好氧菌混合得到混合料;S2，在曝气装 置中，将混合料进行曝气处理，然后进行好氧-兼氧反应，得到曝气料，其中，混合料的溶氧 量为0.1～0.8mg/L;S3，在分离装置中，将曝气料进行好氧反应，得到净化水和活性污泥， 然后净化水和活性污泥分离。
进一步地，步骤S2中，混合料的溶氧量为0.2～0.4mg/L;优选地，活性污泥的浓度为 7.0～8.0g/L。
进一步地，步骤S3中，活性污泥的浓度为8.0～10.0g/L。
进一步地，污水中COD浓度为250～3000mg/L，BOD5浓度为100～1500mg/L，NH3--N 浓度为50～150mg/L，SS浓度为80～200mg/L以及TN浓度70～600mg/L;优选地，当厌氧 菌和好氧菌的供源为活性污泥，且污水中COD浓度为250～1000mg/L，BOD5浓度为100～300 mg/L，NH3--N浓度为50～100mg/L，SS浓度为80～150mg/L以及TN浓度为70～100mg/L 时，将活性污泥与污水按重量比1：8～10进行混合，得到混合料;或当厌氧菌和好氧菌的供 源为活性污泥，且污水中COD浓度为1000～3000mg/L，BOD5浓度为300～1500mg/L，NH3--N 浓度为100～150mg/L，SS浓度为150～200mg/L以及TN浓度为100～600mg/L时，将活性污 泥与污水按重量比1：20～120进行混合，得到混合料。
应用本发明的技术方案，利用本发明特有的曝气器-间歇式曝气管，通过间歇式供氧能够 控制氧气的气泡的体积和数量，将气泡上升流速由1m/s降低至0.5m/s，使气泡在水中停留时 间增大，从而有利于降低好氧-兼氧曝气池中污水和活性污泥混合物的溶氧量，使上述混合物 在曝气池中能够同时发生好氧反应和兼氧反应(硝化反应和/或反硝化反应)。不同于现有的污 水处理系统，本发明中好氧反应和兼氧反应分别在不同的曝气池中进行，采用本发明中提供 的污水处理系统，有利于降小污水处理系统的占地面积、降低能耗低，同时提高其脱氮效率。
