申请日2015.02.25
公开(公告)日2015.07.01
IPC分类号G01N1/10
摘要
环境监察用污水采样器，属于环保监测装置技术领域。本实用新型的技术方案是：包括箱体，其特征是在箱体下侧设有水平转盘，水平转盘外侧设有转盘固定卡扣，水平转盘下侧设有三角支撑架，三角支撑架下侧设有固定支撑腿，固定支撑腿下侧设有活动支撑腿，活动支撑腿和固定支撑腿之间连接处设有支撑固定把手，活动支撑腿外侧设有高度指示标线，活动支撑腿下侧设有支撑转轴。本实用新型整体结构简单，操作使用方便，可以自动和全天候对排放中的污水进行定时或者持续采样，能够确保获得准确可靠的数据。
权利要求书

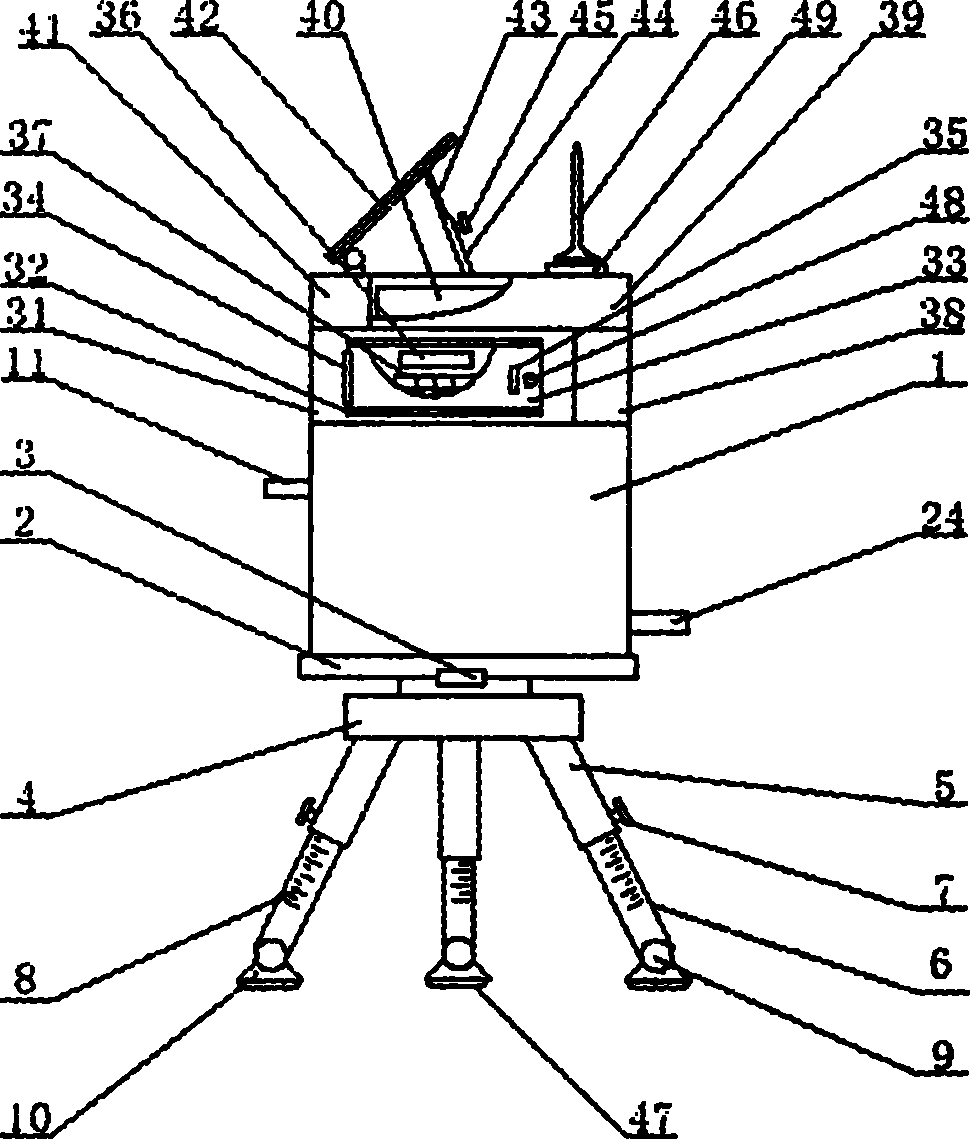

1.环境监察用污水采样器，包括箱体(1)，其特征是：在箱体 (1)下侧设有水平转盘(2)，水平转盘(2)外侧设有转盘固定卡扣 (3)，水平转盘(2)下侧设有三角支撑架(4)，三角支撑架(4)下 侧设有固定支撑腿(5)，固定支撑腿(5)下侧设有活动支撑腿(6)， 活动支撑腿(6)和固定支撑腿(5)之间连接处设有支撑固定把手(7)， 活动支撑腿(6)外侧设有高度指示标线(8)，活动支撑腿(6)下侧 设有支撑转轴(9)，支撑转轴(9)下侧设有固定支撑脚(10)，箱体 (1)左侧设有进水管(11)，进水管(11)右侧设有引水泵(12)， 引水泵(12)下侧设有泵体底座(13)，引水泵(12)右侧设有引水 管(14)，引水管(14)右侧设有旋转密封套管(15)，旋转密封套管 (15)内设有密封胶圈(16)，旋转密封套管(15)上侧设有驱动转 轴(17)，驱动转轴(17)上侧设有步进驱动电机(18)，步进驱动电 机(18)上侧通过步进电机固定架(19)和箱体(1)固定在一起， 旋转密封套管(15)下侧设有分流器(20)，分流器(20)右侧设有 放水拨动架(21)，分流器(20)下侧设有测量杯(22)，测量杯(22) 上侧设有溢流管(23)，测量杯(22)下侧设有排水管(24)，排水管 (24)上面设有排水电磁阀(25)，测量杯(22)周边设有采样管(26)， 采样管(26)通过采样固定架(27)和箱体(1)固定在一起，采样 管(26)下侧设有放水阀(28)，放水阀(28)外侧设有复位弹簧(29)， 复位弹簧(29)外侧设有拨动把手(30)，箱体(1)上侧设有控制器 (31)，控制器(31)前侧设有控制盒(32)，控制盒(32)外侧设有 外开式密封盒盖(33)，外开式密封盒盖(33)左侧通过折叠连接转 轴(34)和控制盒(32)连接在一起，外开式密封盒盖(33)右侧设 有开启把手(35)，控制盒(32)内设有显示面板(36)，显示面板(36) 下侧设有设置按键(37)，控制器(31)右侧设有GPRS通讯模块(38)， 控制器(31)上侧设有电源盒(39)，电源盒(39)内设有充电锂电 池(40)，电源盒(39)左侧设有充电控制器(41)，电源盒(39)上 侧设有太阳能电池板(42)，太阳能电池板(42)下侧设有折叠支架 (43)，折叠支架(43)下侧设有调节支撑杆(44)，调节支撑杆(44) 上面设有电池板固定把手(45)，太阳能电池板(42)右侧设有通讯 天线(46)。
2.根据权利要求1所述环境监察用污水采样器，其特征在于： 所述固定支撑脚(10)下侧设有防滑脚垫(47)。
3.根据权利要求1所述环境监察用污水采样器，其特征在于： 所述开启把手(35)上侧设有安全锁(48)。
4.根据权利要求1所述环境监察用污水采样器，其特征在于： 所述通讯天线(46)下侧设有磁性固定底座(49)。
说明书
环境监察用污水采样器
技术领域：本实用新型属于环保监测装置技术领域，具体地讲是 一种环境监察用污水采样器。
背景技术：环保监察所进行的污水采样，是对污水进行定性分析 的关键性环节。但现有技术的采样都是人工随机进行的，也有的是在 固定时间段进行的。这种人工采集的形式决定了所采集的样品具有一 定程度的偶然性，往往是所采集到的样品与实际排放的污水的成分有 很大的差距，也正是因为作为依据的样品是不可靠的，所以最终化验 得到的结果也很可能是不准确的。
发明内容：本实用新型的目的是提供一种可以自动和全天候对排 放中的污水进行定时或者持续采样，能够确保获得准确和可靠数据的 环境监察用污水采样器。
本实用新型的技术方案是：包括箱体，其特征是在箱体下侧设有 水平转盘，水平转盘外侧设有转盘固定卡扣，水平转盘下侧设有三角 支撑架，三角支撑架下侧设有固定支撑腿，固定支撑腿下侧设有活动 支撑腿，活动支撑腿和固定支撑腿之间连接处设有支撑固定把手，活 动支撑腿外侧设有高度指示标线，活动支撑腿下侧设有支撑转轴，支 撑转轴下侧设有固定支撑脚，箱体左侧设有进水管，进水管右侧设有 引水泵，引水泵下侧设有泵体底座，引水泵右侧设有引水管，引水管 右侧设有旋转密封套管，旋转密封套管内设有密封胶圈，旋转密封套 管上侧设有驱动转轴，驱动转轴上侧设有步进驱动电机，步进驱动电 机上侧通过步进电机固定架和箱体固定在一起，旋转密封套管下侧设 有分流器，分流器右侧设有放水拨动架，分流器下侧设有测量杯，测 量杯上侧设有溢流管，测量杯下侧设有排水管，排水管上面设有排水 电磁阀，测量杯周边设有采样管，采样管通过采样固定架和箱体固定 在一起，采样管下侧设有放水阀，放水阀外侧设有复位弹簧，复位弹 簧外侧设有拨动把手，箱体上侧设有控制器，控制器前侧设有控制盒， 控制盒外侧设有外开式密封盒盖，外开式密封盒盖左侧通过折叠连接 转轴和控制盒连接在一起，外开式密封盒盖右侧设有开启把手，控制 盒内设有显示面板，显示面板下侧设有设置按键，控制器右侧设有 GPRS通讯模块，控制器上侧设有电源盒，电源盒内设有充电锂电池， 电源盒左侧设有充电控制器，电源盒上侧设有太阳能电池板，太阳能 电池板下侧设有折叠支架，折叠支架下侧设有调节支撑杆，调节支撑 杆上面设有电池板固定把手，太阳能电池板右侧设有通讯天线。
作为优选，所述固定支撑脚下侧设有防滑脚垫。
作为优选，所述开启把手上侧设有安全锁。
作为优选，所述通讯天线下侧设有磁性固定底座。
本实用新型有益效果是：本实用新型整体结构简单，操作使用方 便，可以自动和全天候对排放中的污水进行定时或者持续采样，能够 确保获得准确可靠的数据。
