申请日2015.08.05
公开(公告)日2015.12.23
IPC分类号C02F11/12
摘要
本实用新型属于污泥的处理装置领域，是针对现有污泥脱水率低而提供的一种电击及电场作用的污泥深度脱水装置，包括机架，在机架上设有至少一层脱水机构，各层脱水机构的进口处均连通污泥进口管，各层脱水机构的出口处均设有刮泥板。本设备为污泥中间处理装置，将污水处理厂出厂的含水率80-85%的污泥，通过本装置处理后达到含水率小于等于65%干污泥出厂，总量减半，脱水率60%以上，污泥通过泵输入滤布上，通过滤布转动，布置污泥，通过阴阳极加电，电化污泥使污泥中的细胞壁破裂，水获取自由，通过压力装置的压力将水脱出，而后使得污泥脱水。
权利要求书
1.一种电击及电场作用的污泥深度脱水装置，包括机架，其特 征在于：在机架上设有至少一层脱水机构，各层脱水机构的进口处 均连通污泥进口管，各层脱水机构的出口处均设有刮泥板。
2.根据权利要求1所述的一种电击及电场作用的污泥深度脱水 装置，其特征在于：所述的脱水机构包括滤带、阴、阳极，在机架 上设有电源，阴阳极电连接电源，还包括驱动滤带的驱动机构，驱 动机构包括主动辊、从动辊和驱动电机，主动辊传动连接驱动电机， 驱动电机电连接电源。
3.根据权利要求2所述的一种电击及电场作用的污泥深度脱水 装置，其特征在于：在所述的机架上安装有对滤带进行清洗的冲洗 管，冲洗管上设有朝向滤带方向的出水孔。
4.根据权利要求1或2或3所述的一种电击及电场作用的污泥深 度脱水装置，其特征在于：在机架上安装有压力装置，压力装置的 输出端连接压板，压板位于滤带的上方，在滤带的下方的机架上具 有承压板，承压板下方具有接液盘，接液盘连通有引流管。
5.根据权利要求4所述的一种电击及电场作用的污泥深度脱水 装置，其特征在于：所述的压力装置为压缩空气式弹簧。
说明书
一种电击及电场作用的污泥深度脱水装置
技术领域
本实用新型属于污泥的处理装置领域，尤其涉及一种污泥深度 脱水装置。
背景技术
目前国内的污泥脱水处理技术与设备以带式压滤机、离心脱水 机为主，还有少量的传统板框压滤机，只能将含水率93%以上的浓 缩污泥脱水至含水率75-85%，含水率为75～85%的污泥现存的问 题：不便于运输且成本高、堆放困难、占地面积大、根本无法直接 处置，污泥含有大量的有机物及丰富的氮磷钾等营养物，易腐烂产 生恶臭并滋生蚊蝇，产生的恶臭造成二次污染;不能直接进行最终 处置，必须经过再处理才能填埋或利用，而采用热能处理处置成本 高、易产生臭气排放等二次污染。
实用新型内容
本实用新型的目的是针对现有污泥脱水率低而提供的一种电击 及电场作用的污泥深度脱水装置。
本实用新型是通过如下技术方案来实现的：

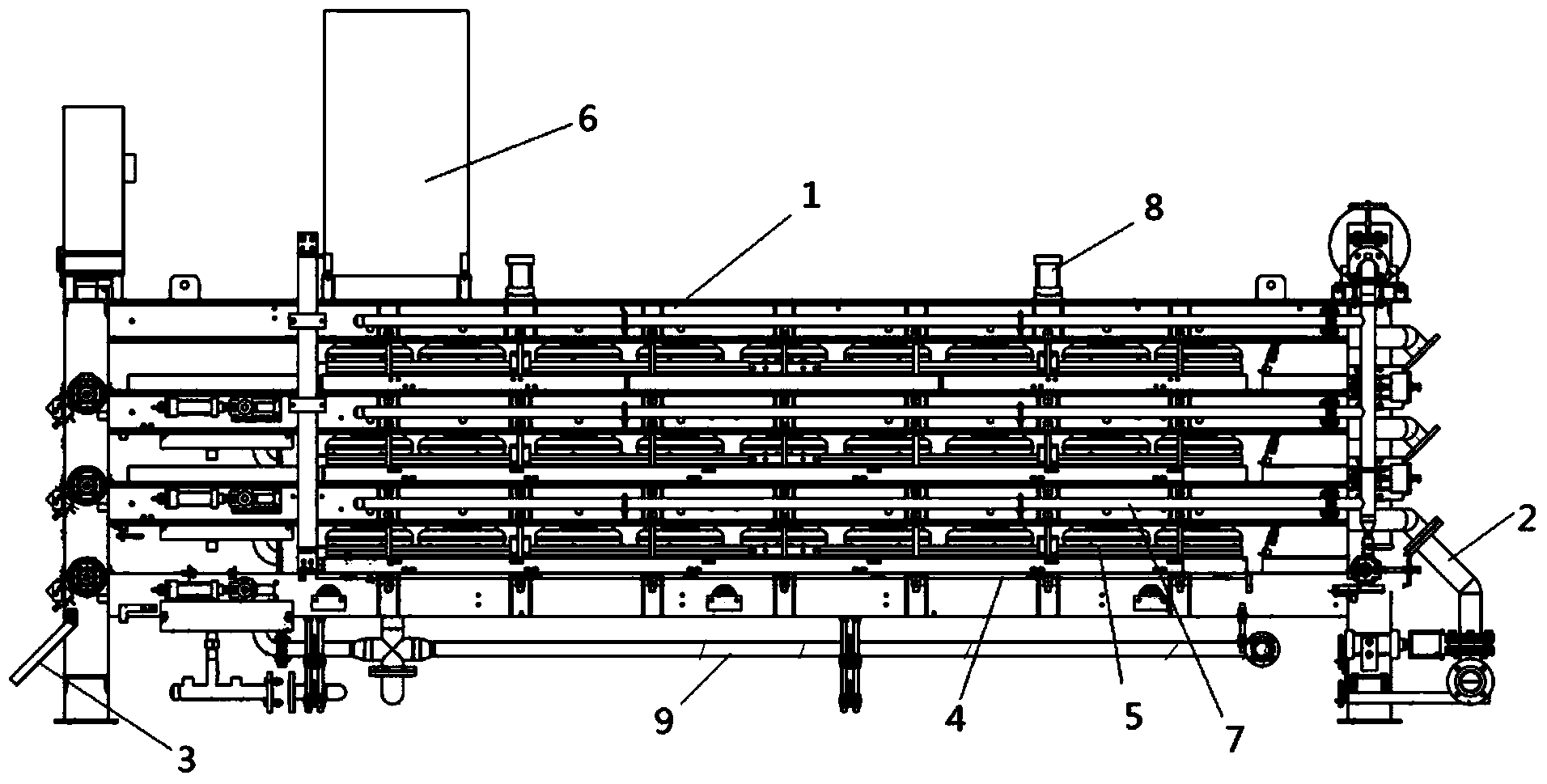

一种电击及电场作用的污泥深度脱水装置，包括机架，在机架 上设有至少一层脱水机构，各层脱水机构的进口处均连通污泥进口 管，各层脱水机构的出口处均设有刮泥板。
所述的脱水机构包括滤带、阴、阳极，在机架上设有电源，阴 阳极电连接电源，还包括驱动滤带的驱动机构，驱动机构包括主动 辊、从动辊和驱动电机，主动辊传动连接驱动电机，驱动电机电连 接电源。
在所述的机架上安装有对滤带进行清洗的冲洗管，冲洗管上设 有朝向滤带方向的出水孔。
在机架上安装有压力装置，压力装置的输出端连接压板，压板 位于滤带的上方，在滤带的下方的机架上具有承压板，承压板下方 具有接液盘，接液盘连通有引流管。
所述的压力装置为压缩空气式弹簧。
本实用新型的有益效果：本设备为污泥中间处理装置，将污水 处理厂出厂的含水率80-85%的污泥，通过本装置处理后达到含水率 小于等于65%干污泥出厂，总量减半，脱水率60%以上，污泥通过泵 输入滤布上，通过滤布转动，布置污泥，通过阴阳极加电，电化污 泥使污泥中的细胞壁破裂，水获取自由，通过压力装置的压力将水 脱出，而后使得污泥脱水。
