申请日2015.06.29
公开(公告)日2015.12.16
IPC分类号B01D24/46; B01D24/10
摘要
一种新型的活性炭污水过滤装置，它涉及污水处理设备技术领域，它包含外壳、出水口、进水口、冲洗水进口，外壳的下端设有出水口，外壳的上端分别设有进水口和冲洗水进口，它还包含内胆，内胆的两端连接有转轴，转轴通过轴承与外壳连接，内胆的内部设有活性炭体，内胆上设有数个小孔，所述的内胆由筒体和端盖构成，筒体的一端旋接有端盖，端盖上设有固定扣，筒体上设有与固定扣相配合的锁扣，外壳的上部设有电机，电机通过传动带与内胆一侧的转轴连接。它结构简单，设计合理，操作方便，改善了对活性炭的冲洗效率，提高了污水处理效果。
权利要求书

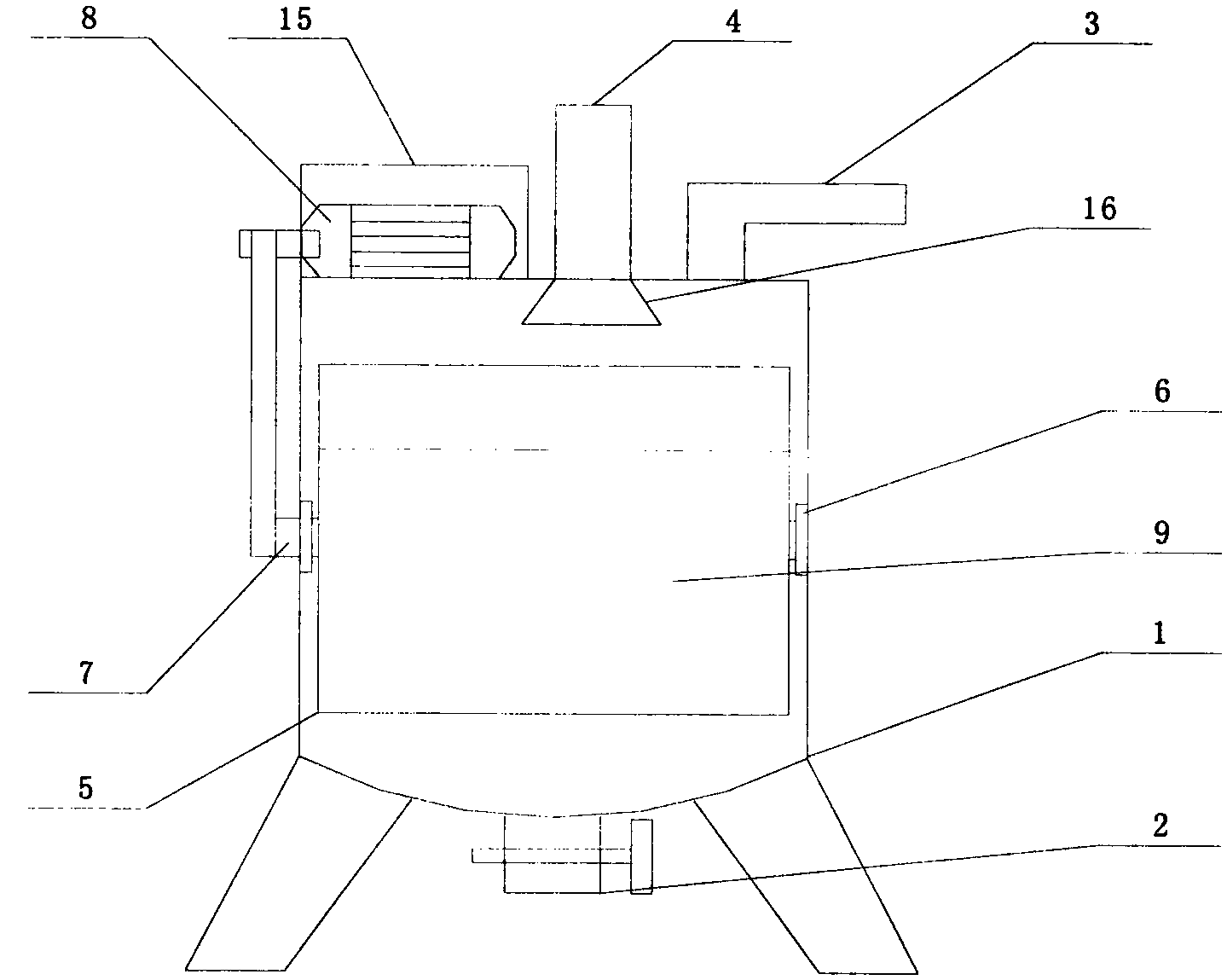

1.一种新型的活性炭污水过滤装置，它包含外壳(1)、出水口(2)、进水口 (3)、冲洗水进口(4)，外壳(1)的下端设有出水口(2)，外壳(1)的上端分别设有 进水口(3)和冲洗水进口(4)，其特征在于它还包含内胆(5)，内胆(5)的两端连 接有转轴(7)，转轴(7)通过轴承(6)与外壳(1)连接，内胆(5)的内部设有活性炭 体(9)，内胆(5)上设有数个小孔(10)，所述的内胆(5)由筒体(11)和端盖(12)构 成，筒体(11)的一端旋接有端盖(12)，端盖(12)上设有固定扣(13)，筒体(11) 上设有与固定扣(13)相配合的锁扣(14)，外壳(1)的上部设有电机(8)，电机(8) 通过传动带与内胆(5)一侧的转轴(7)连接。
2.根据权利要求1所述的一种新型的活性炭污水过滤装置，其特征在于所 述的电机(8)上装有防尘罩(15)。
3.根据权利要求1所述的一种新型的活性炭污水过滤装置，其特征在于所 述的冲洗水进口的下端连接有高压喷水头(16)。
说明书
一种新型的活性炭污水过滤装置
技术领域：
本实用新型涉及污水处理设备技术领域，具体涉及一种新型的活性炭污水过滤装置。
背景技术：
机械(英文名称：machinery)是指机器与机构的总称。机械就是能帮人们降低工作难度或省力以及代替人做某些事的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，它们是简单机械。而复杂机械就是由两种或两种以上的简单机械构成。通常把这些比较复杂的机械叫做机器。从结构和运动的观点来看，机构和机器并无区别，泛称为机械。
机械的种类繁多，可以按几个不同方面分为各种类别，如：机械齿轮按功能可分为动力机械、物料搬运机械、粉碎机械等;按服务的产业可分为农业机械、矿山机械、纺织机械、包装机械等;按工作原理可分为热力机械、流体机械、仿生机械等。
污水处理是处理水污染的重要过程。采用物理、生物、及化学的方法对工业废水和生活污水进行处理，以分离水中的固体污染物，并降低水中的有机污染物和富营养物(主要为氮、磷化合物)，从而减轻污水对环境的污染。
污水处理过程中需要用到各种各样的处理设备，其中过滤器就是必不可少的一种设备，活性炭过滤器是现有技术中应用的比较广泛的污水处理设备之一，活性炭过滤器在使用一段时间后需要对其进行反冲洗，反冲洗就是利用处理过后的水或者洁净的水将设备内部的活性炭上沾粘的污渍清洗干净，现有的反冲洗都是直接利用水从设备的底部或者上部进行冲洗，由于活性炭处于静态，这样简单的冲洗方法并不能将设备内部的活性炭冲洗干净。
实用新型内容：
本实用新型的目的是提供一种新型的活性炭污水过滤装置，它结构简单，设计合理，操作方便，提高了对活性炭的冲洗效率，提高了污水处理效果。
为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：它包含外壳、出水口、进水口、冲洗水进口，外壳的下端设有出水口，外壳的上端分别设有进水口和冲洗水进口，它还包含内胆，内胆的两端连接有转轴，转轴通过轴承与外壳连接，内胆的内部设有活性炭体，内胆上设有数个小孔，所述的内胆由筒体和端盖构成，筒体的一端旋接有端盖，端盖上设有固定扣，筒体上设有与固定扣相配合的锁扣，外壳的上部设有电机，电机通过传动带与内胆一侧的转轴连接。
本实用新型的工作原理：在需要对活性炭进行反冲洗时，接通电机，电机带动内胆旋转，内胆内部的活性炭体开始旋转，由于重力作用，活性炭之间会发生松动现象，这样由冲洗水进口喷进来的水通过小孔，进入活性炭体之间，对活性炭体进行反冲洗。
本实用新型具有以下有益效果：它结构简单，设计合理，操作方便，改善了对活性炭的冲洗效率，提高了污水处理效果。
