申请日2015.03.27
公开(公告)日2015.07.22
IPC分类号C02F3/32
摘要
密闭纳米生物膜内微藻污水生态处理系统，包括密闭微藻培养系统、微藻分离器、微藻一级收集器、循环泵、第一阀门、微藻二级收集器、排气口、第二阀门、曝气池。密闭微藻培养系统为纳米生物膜围成的一个椭圆环，其处于曝气池内，其一端通过第一阀门连接微藻分离器，另一端通过第二阀门与循环泵连接。微藻分离器为双管路机构，其管路一连接下面的微藻一级收集器，管路二同排气口连接。微藻一级收集器的下端比上端粗大，其下端与微藻二级收集器连接。微藻一级收集器的上端通过循环泵和第二阀门与密闭微藻培养系统连接。本发明结构简单，易于实现，整过程实现污水净化处理，又促进水体生态系统中硅藻的繁殖和生长，形成新的生物质能。

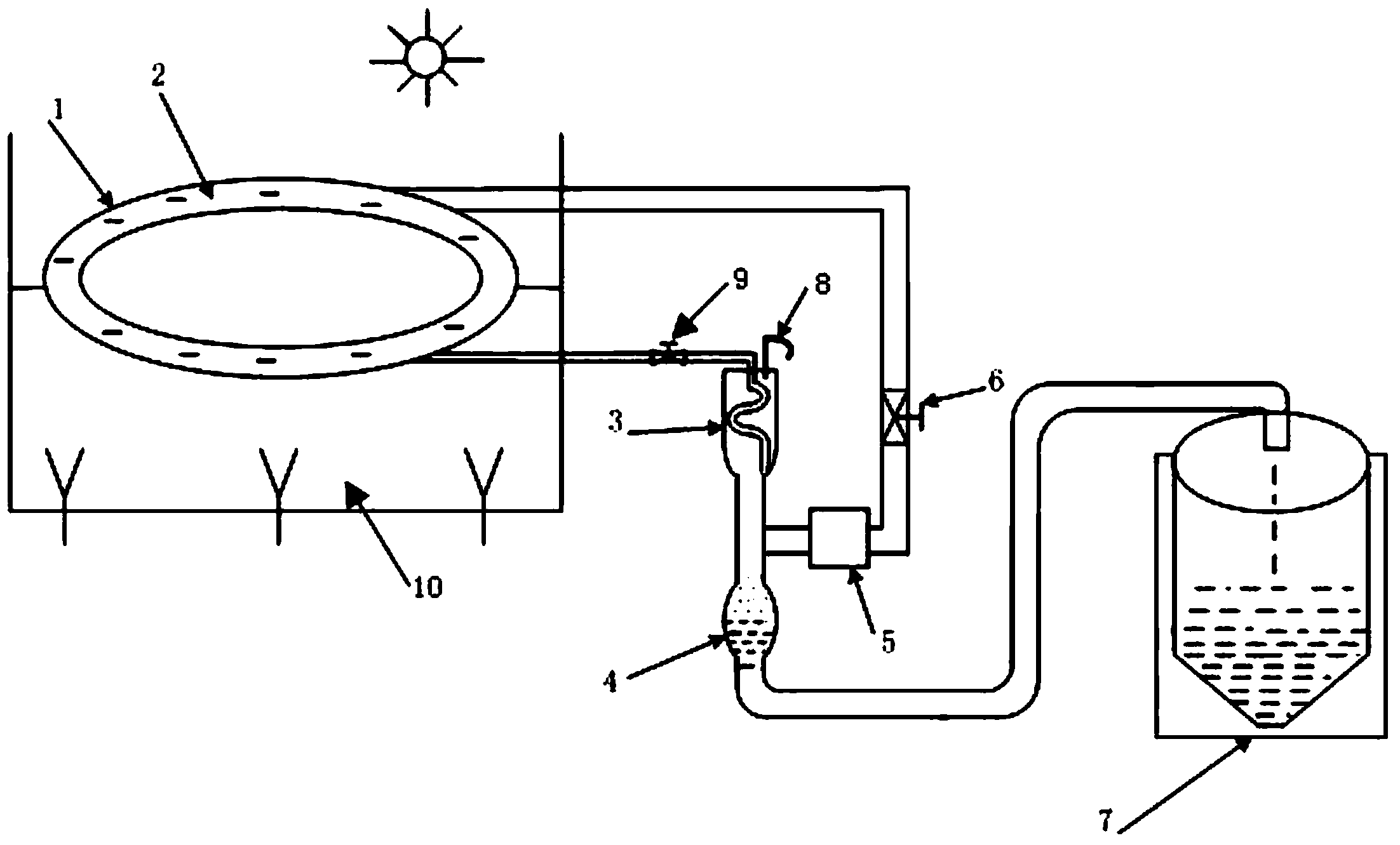

摘要附图
权利要求书
1.密闭纳米生物膜内微藻污水生态处理系统，其特征在于：包括 密闭微藻培养系统、微藻分离器、微藻一级收集器、循环泵、第一阀门、 微藻二级收集器、排气口、第二阀门、曝气池;密闭微藻培养系统为纳 米生物膜围成的一个椭圆环，其处于曝气池内，其一端通过第一阀门连 接微藻分离器，另一端通过第二阀门与循环泵连接，微藻分离器为双管 路机构，其管路一连接下面的微藻一级收集器，管路二同排气口连接， 微藻一级收集器的下端比上端粗大，其下端与微藻二级收集器连接，微 藻一级收集器的上端通过循环泵和第二阀门与密闭微藻培养系统连接。
说明书
密闭纳米生物膜内微藻污水生态处理系统
技术领域：本发明涉及一种污水微藻生物膜净化系统，尤其是一种 以在曝气池内，通过微藻，将污水中有机质通过纳米生物膜系统，在光 合作用的条件下，完成有机质降解及微藻培养污，产出的藻类作为生物 质能再次利用，整个过程可实现沼气及热解气资源化利用，属于环境技 术领域。
背景技术：有机化工厂和有机助剂厂在石油化工企业中占据着重要 的地位，其产品主要是化学试剂、化工中间产品，或者生产合成材料的 单体，在石油化工产品链上不可或缺。这类高浓度有机化工污水水质复 杂，污染物种类多，污水的COD含量高(多数可达几千至十几万)，pH值 变化大，而且间歇排放，水质变化大，难以直接采用单独的物化或者生 化技术处理，石化企业一直将这种高浓度有机化工污水混入炼油污水中 一并处理或以集中外运的方式进行处理。
发明内容：针对上述现有技术的缺点，本发明提供了一种既能处理 有机化工污水又能培养微藻的密闭纳米生物膜内微藻污水生态处理系 统。
为实现上述目的，本发明采用的技术方案是：密闭纳米生物膜内微 藻污水生态处理系统，包括密闭微藻培养系统、微藻分离器、微藻一级 收集器、循环泵、第一阀门、微藻二级收集器、排气口、第二阀门、曝 气池。密闭微藻培养系统为纳米生物膜围成的一个椭圆环，其处于曝气 池内，其一端通过第一阀门连接微藻分离器，另一端通过第二阀门与循 环泵连接。微藻分离器为双管路机构，其管路一连接下面的微藻一级收 集器，管路二同排气口连接。微藻一级收集器的下端比上端粗大，其下 端与微藻二级收集器连接。微藻一级收集器的上端通过循环泵和第二阀 门与密闭微藻培养系统连接。
本发明结构简单，易于实现，整过程实现污水净化处理，又促进水 体生态系统中硅藻的繁殖和生长，形成新的生物质能。
