申请日2015.03.30
公开(公告)日2015.08.19
IPC分类号C02F9/14; C02F9/08; C02F9/04
摘要
本实用新型涉及一种工业污水自动净化装置，它包括初步处理池、接触氧化池、沉淀池、清水池，其特征在于：所述初步处理池、接触氧化池、沉淀池、清水池通过管道依次相连，所述初步处理池上设有自动排垢装置，所述自动排垢装置包括有平行的活性碳棒、筛网夹层、丝杆螺母、丝杆、电机。本实用新型具有去毒去异味、运行费用少、自动排垢等优点。

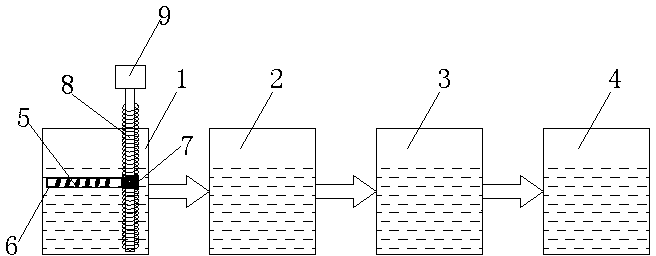

摘要附图
权利要求书
1.工业污水自动净化装置，其特征在于：它包括初步处理池、接触氧化池、沉淀池、清水池，所述初步处理池、接触氧化池、沉淀池、清水池通过管道依次相连，所述初步处理池上设有自动排垢装置，所述自动排垢装置包括有平行的活性碳棒、筛网夹层、丝杆螺母、丝杆、电机，所述筛网夹层内设有平行的活性碳棒，所述筛网夹层的一端链接丝杆螺母，所述丝杆螺母套在丝杆上，所述丝杆上设有电机。
说明书
工业污水自动净化装置
技术领域
本实用新型涉及一种工业污水处理装置，特别涉及一种工业污水自动净化装置。
背景技术
随着工业现代化的推行，环境污染日趋严重，特别是水资源污染日趋严重。我国很多地方水资源污染带来的富营养化给水生动物及人类健康都造成了严重影响。所以我国目前对工业废水的排放要求净化后达到可排放标准才可以排放。但是目前对工业废水的净化，存在投入成本高、自动化程度低、需要专业的工作人员运行管理等弊端。对于一些中小企业来说，很多承担不起高额的污水处理投入，对经济发展带来一定的阻力。
实用新型内容
本实用新型的目的是针对现有技术中存在的问题加以改进和创新，提供一种低成本、除污染效率高、运行费用少、自动化程度高的工业污水自动净化装置。
本实用新型通过以下技术方案予以实现的：
工业污水自动净化装置，它包括初步处理池、接触氧化池、沉淀池、清水池，所述初步处理池、接触氧化池、沉淀池、清水池通过管道依次相连，所述初步处理池上设有自动排垢装置，所述自动排垢装置包括有平行的活性碳棒、筛网夹层、丝杆螺母、丝杆、电机，所述筛网夹层内设有平行的活性碳棒，所述筛网夹层的一端链接丝杆螺母，所述丝杆螺母套在丝杆上，所述丝杆上设有电机。
本实用新型原理：初步处理池中的自动排垢装置，通过电机带动丝杆左右旋转，以带动丝杆螺母沿着丝杆上下活动，也就带动了网筛夹层在水池中上下运动。网筛夹层能够自动捞起水池中的固体杂质，同时也起到保护网筛夹层中平行的活性炭棒不被杂物附着。而网筛夹层中平行的活性炭棒能够吸附有毒物质和去除异味的作用。在接触氧化池中，含有可氧化污水中有机物的物质，由射流器吸入空气，来氧化有机物。然后在沉淀池进行沉降污泥，进行泥水分离后进行紫外线消毒，确保污水达标排放。池底的污泥采用定期清理的方式进行处理，达标的清水排放到清水池中。
本实用新型具有以下有益效果：
本实用新型通过设计工业污水自动净化装置，解决了现有技术中污水处理存在的投入成本高、自动化程度低、需要专业的工作人员运行管理等问题。本实用新型动力部件少，维护费用低，耗能少，工艺流程简单，操作化程度高。
