申请日2015.03.30
公开(公告)日2015.08.12
IPC分类号C02F11/04; C02F11/00
摘要

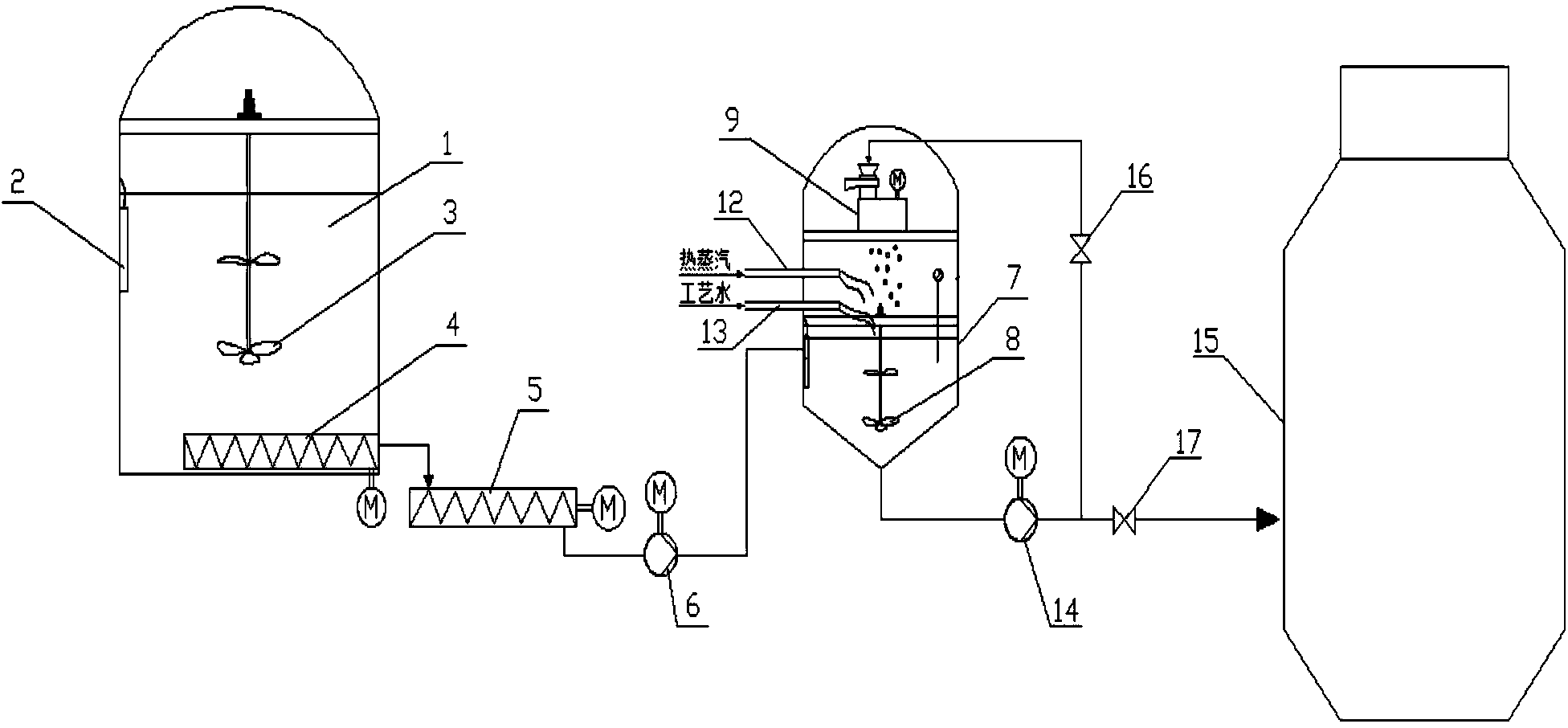

本实用新型公开一种污泥高负荷厌氧消化备料调节系统，包括污泥接收池、备料调节罐和厌氧消化罐，所述污泥接收池内部设有第一搅拌器，污泥接收池的底部设有卸料器，并且所述卸料器的出口与螺旋输送机连接，所述螺旋输送机的出口通过第一污泥输送泵与所述备料调节罐的中部连接，所述备料调节罐的内部设有第二搅拌器和研磨装置，所述研磨装置置于顶部，所述第二搅拌器置于底部，所述研磨装置通过管路与所述厌氧消化罐连接，所述备料调节罐的底部通过第二污泥输送泵与所述厌氧消化罐连接，所述备料调节罐设有加热器。本实用新型工艺配置合理，工艺结构简单，处理物料消化性能更好，运行能耗低，是高负荷厌氧消化最优的备料调节设备。
摘要附图
权利要求书
1.一种污泥高负荷厌氧消化备料调节系统，包括污泥接收池、备料调节罐和厌氧消化 罐，其特征在于，所述污泥接收池内部设有第一搅拌器，污泥接收池的底部设有卸料器，并 且所述卸料器的出口与螺旋输送机连接，所述螺旋输送机的出口通过第一污泥输送泵与所述 备料调节罐的中部连接，所述备料调节罐的内部设有第二搅拌器和研磨装置，所述研磨装置 置于顶部，所述第二搅拌器置于底部，所述研磨装置通过管路与所述厌氧消化罐连接，所述 备料调节罐的底部通过第二污泥输送泵与所述厌氧消化罐连接，所述备料调节罐设有加热 器。
2.如权利要求1所述的一种污泥高负荷厌氧消化备料调节系统，其特征在于，在所述 污泥接收池的侧壁上设有第一液位控制器。
3.如权利要求1所述的一种污泥高负荷厌氧消化备料调节系统，其特征在于，在所述 备料调节罐的侧壁上设有第二液位控制器。
4.如权利要求1所述的一种污泥高负荷厌氧消化备料调节系统，其特征在于，在所述 备料调节罐的内部设有温度控制器。
5.如权利要求1所述的一种污泥高负荷厌氧消化备料调节系统，其特征在于，所述备 料调节罐还分别与热蒸汽管路、工艺水管路连接。
说明书
一种污泥高负荷厌氧消化备料调节系统
技术领域
本实用新型是一种污泥高负荷厌氧消化备料调节系统,涉及污泥处理技术领域。
背景技术
污水生物处理过程中产生大量的污泥。这些污泥成分复杂，不仅含有机质，也含重金属、 致病菌等，如不妥善处理处置，将对生态环境和人类健康造成极大的威胁。污泥厌氧消化既 可以杀灭致病菌、稳定重金属，又可以将污泥中的有机质转化为高热量的沼气，成为目前国 际上普遍采用的污泥处理方法。
污泥厌氧消化根据负荷大小，可分为高负荷厌氧消化、中负荷厌氧消化和低负荷厌氧 消化。其中，高负荷厌氧消化具有处理效率高，占地面积小，投资成本低等诸多优点。然而 由于负荷高，即污泥的含固率高，污泥易结块，搅拌难以均匀，消化池内易出现脂肪酸积累， 从而导致污泥消化失败。该缺点大大限制了高负荷厌氧消化工艺的应用。基于此，开发一种 针对污泥高负荷厌氧消化的备料调节系统成为必要。
实用新型内容
本实用新型的目的是提供一种污泥高负荷厌氧消化备料调节系统，其施工操作简便、构 造简单灵活、可组装和拆卸性强。
本实用新型的目的通过以下技术方案来具体实现：
一种污泥高负荷厌氧消化备料调节系统，包括污泥接收池、备料调节罐和厌氧消化罐， 所述污泥接收池内部设有第一搅拌器，污泥接收池的底部设有卸料器，并且所述卸料器的出 口与螺旋输送机连接，所述螺旋输送机的出口通过第一污泥输送泵与所述备料调节罐的中部 连接，所述备料调节罐的内部设有第二搅拌器和研磨装置，所述研磨装置置于顶部，所述第 二搅拌器置于底部，所述研磨装置通过管路与所述厌氧消化罐连接，所述备料调节罐的底部 通过第二污泥输送泵与所述厌氧消化罐连接，所述备料调节罐设有加热器。
在所述污泥接收池的侧壁上设有第一液位控制器。
在所述备料调节罐的侧壁上设有第二液位控制器。
在所述备料调节罐的内部设有温度控制器。
所述备料调节罐还分别与热蒸汽管路、工艺水管路连接。
本实用新型的优点是采用高性能的研磨粉碎设备令固体物质和细菌的细胞破碎，防止污 泥结块，使污泥在厌氧消化池内的均质化程度更高，从而使挥发有机质的矿化程度更彻底; 在备料调节罐对污泥进行预加热，提高了换热效率，保证了消化池内温度和含水率能精确控 制。本实用新型工艺配置合理，工艺结构简单，处理物料消化性能更好，运行能耗低，是高 负荷厌氧消化最优的备料调节设备。
在本实用新型中，污泥先由污泥接收池接收、初调，再在备料调节罐中被加热和均质化， 调节好的污泥采用半连续的方式送入高负荷厌氧消化罐进行消化产气。备料调节罐按批次接 收和输出物料，从而使备料调节罐需要的有效容积不用像污泥接收池和需要保证污泥停留时 间的高负荷厌氧消化罐那么大，且按批次加热物料，比在高负荷厌氧消化罐加热物料的能耗 大大降低，且在有效容积较小的备料调节罐中实现温度精准控制更容易，有效保证高负荷厌 氧消化对污泥进料温度的要求。除厌氧消化进料污泥的温度调节之外，备料调节罐顶部加设 强力研磨装置，备料调节罐中安装搅拌器，由泵将罐中污泥打入强力研磨装置进行强力研磨 均质，研磨后的污泥做重力作用下再落入备料调节罐中，实现了研磨均质和搅拌均质的循环， 均质化程度更高，使后续的高负荷厌氧消化污泥降解率和产气率更高。在备料调节阶段采用 同一泵，通过管路和启闭阀工作模式切换实现备料调节罐污泥间歇地送往强力研磨装置研磨 均质和间歇地送往高负荷厌氧消化罐进行消化，装机功率更低，设备安装更简单。
