申请日2015.03.30
公开(公告)日2015.08.05
IPC分类号C02F103/04; C02F9/08
摘要
本实用新型属于水处理装置领域，具体涉及一种环糊精衍生物生产用水处理系统。所述水处理系统包括原水箱，原水箱通过管路与增压泵、多介质过滤器、第一活性炭过滤器、第二活性炭过滤器、第一精密过滤器、高压泵、反渗透主机、气水混合器、第二精密过滤器、纯水箱依次相连;其中，增压泵与多介质过滤器之间的管路上增设药剂投料器，气水混合器外部连接灭菌器。本实用新型通过设置多级过滤器以及灭菌器，处理的医药纯水纯度高，且装置结构简单、操作简便、灭菌效果好、成本低。

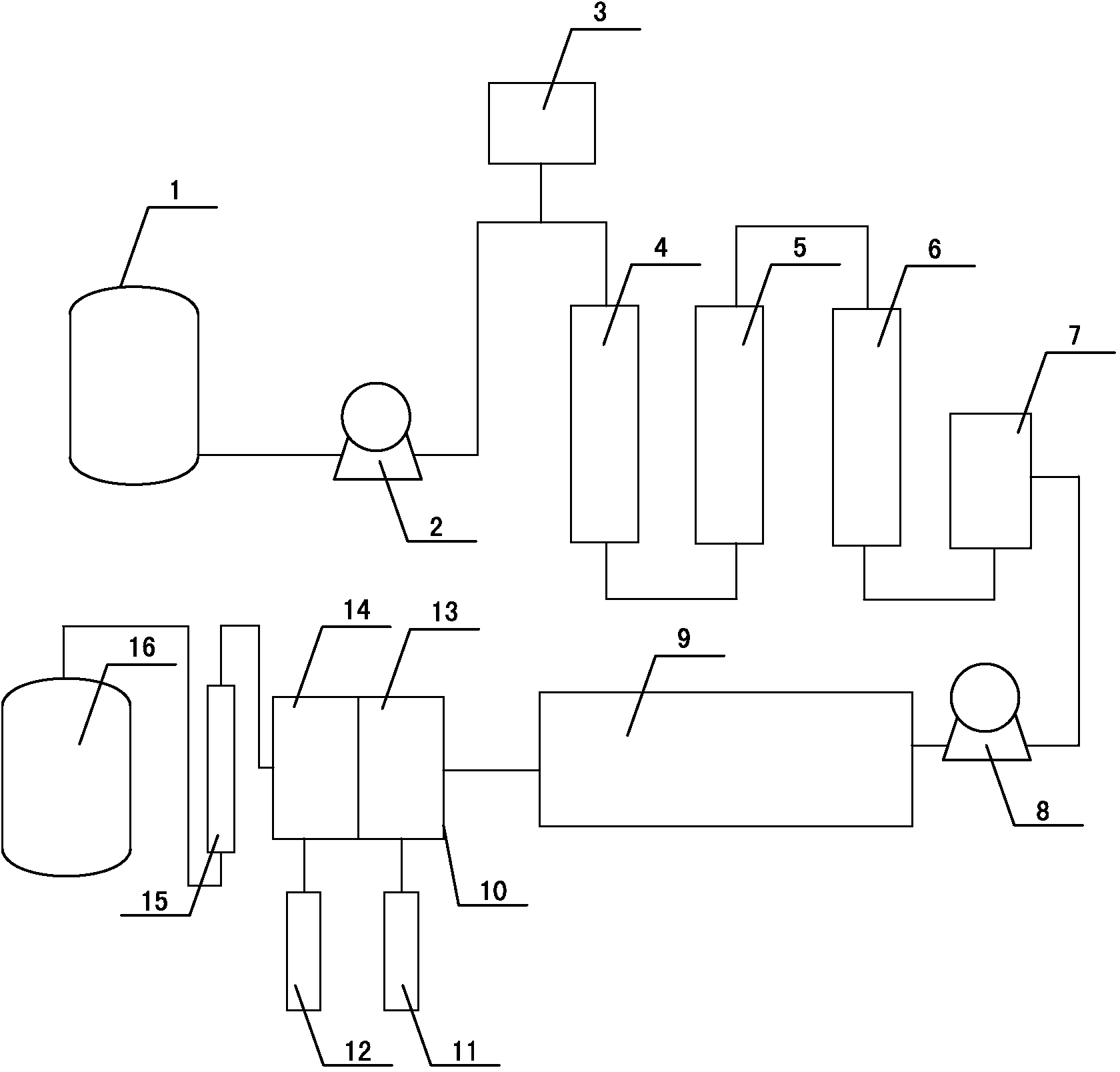

摘要附图
权利要求书
1.一种环糊精衍生物生产用水处理系统，包括原水箱(1)，其特征在于：原水箱(1) 通过管路与增压泵(2)、多介质过滤器(4)、第一活性炭过滤器(5)、第二活性炭过滤器 (6)、第一精密过滤器(7)、高压泵(8)、反渗透主机(9)、气水混合器(10)、第二精密 过滤器(15)、纯水箱(16)依次相连;其中，增压泵(2)与多介质过滤器(4)之间的管 路上增设药剂投料器(3)，气水混合器(10)外部连接灭菌器。
2.根据权利要求1所述的环糊精衍生物生产用水处理系统，其特征在于：灭菌器为紫 外线灭菌器(11)与臭氧发生器(12)。
3.根据权利要求2所述的环糊精衍生物生产用水处理系统，其特征在于：气水混合器 (10)沿水运行方向分为两个部分，依次为与紫外线灭菌器(11)相连的紫外线灭菌室(13)、 与臭氧发生器(12)相连的臭氧灭菌室(14)。
说明书
环糊精衍生物生产用水处理系统
技术领域
本实用新型属于水处理装置领域，具体涉及一种环糊精衍生物生产用水处理系统。
背景技术
目前，随着医药行业的发展，对医药纯水的要求越来越严格。现有的医药行业制备纯 水的装置，一般采用常规的过滤、反渗透、消毒装置。存在工序复杂、水纯度不够理想、 灭菌效果差、成本高等问题。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种结构简单、操 作简便、成本低、处理的医药纯水灭菌效果好、纯度高的环糊精衍生物生产用水处理系统。
本实用新型解决其技术问题所采用的技术方案是：
所述的环糊精衍生物生产用水处理系统，包括原水箱，原水箱通过管路与增压泵、多 介质过滤器、第一活性炭过滤器、第二活性炭过滤器、第一精密过滤器、高压泵、反渗透 主机、气水混合器、第二精密过滤器、纯水箱依次相连;其中，增压泵与多介质过滤器之 间的管路上增设药剂投料器，气水混合器外部连接灭菌器。
所述的灭菌器为紫外线灭菌器与臭氧发生器。两种灭菌器联合作用，灭菌效果更好。
所述的气水混合器沿水运行方向分为两个部分，依次为与紫外线灭菌器相连的紫外线 灭菌室、与臭氧发生器相连的臭氧灭菌室。
工作原理及过程：
工作时，原水进入原水箱，在增压泵的作用下，经添加药剂后，依次进入多介质过滤器、 第一活性炭过滤器、第二活性炭过滤器、第一精密过滤器进行处理。处理完毕，再经高压泵 进入反渗透主机内进行反渗透处理，反渗透处理结束，进入气水混合器，依次经过紫外线灭 菌室、臭氧灭菌室后，再经第二精密过滤器进入纯水箱。
所述的药剂一般为絮凝剂、阻垢剂等等常规的水处理药剂。本领域技术人员根据水质的 情况进行常规调整即可。
本实用新型的有益效果是：
本实用新型通过设置多级过滤器以及灭菌器，处理的医药纯水纯度高，且装置结构简单、 操作简便、灭菌效果好、成本低。
