申请日2015.08.05
公开(公告)日2015.12.23
IPC分类号C02F1/00
摘要
本实用新型提供了一种多层组装式水处理系统，包括顶层处理箱、中间处理箱、底层处理箱;所述顶层处理箱、中间处理箱、底层处理箱均为中空容器，由上至下依次安装;所述顶层处理箱顶部安装有进水口，所述底层处理箱侧面底部设置有出水口，所述顶层处理箱底部、中间处理箱顶部、中间处理箱底部和底层处理箱顶部的中间位置均设置有位置对应的过水口。本实用新型调整容易，能有效避免因处理流程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝大多数水处理过程;占地面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问题;安全稳定，可靠性强，任何损坏件都可以很容易的取下返修，而不会对处理过程造成太大影响。
权利要求书

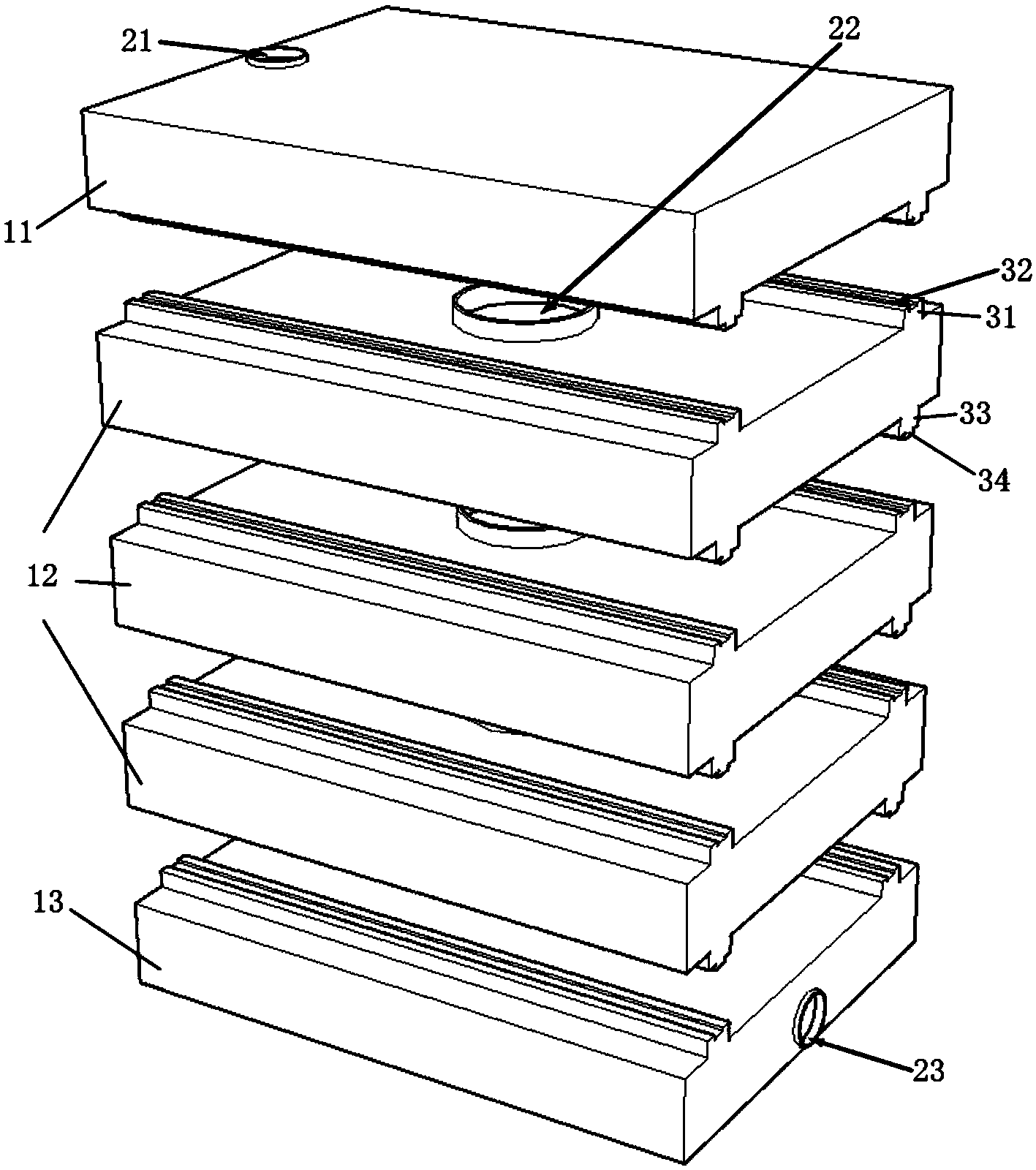

1.一种多层组装式水处理 系统，包括顶层处理箱(11)、中间处 理箱(12)、底层处理箱(13)，其特征在于：所述顶层处理箱(11)、 中间处理箱(12)、底层处理箱(13)均为中空容器，由上至下依次 安装;所述顶层处理箱(11)顶部安装有进水口(21)，所述底层处 理箱(13)侧面底部设置有出水口(23)，所述顶层处理箱(11)底 部、中间处理箱(12)顶部、中间处理箱(12)底部和底层处理箱(13) 顶部的中间位置均设置有位置对应的过水口(22);所述中间处理箱 (12)数量为两个以上;所述中间处理箱(12)顶部和底层处理箱(13) 顶部的过水口(22)两侧位置上设置有顶连接块(31);所述顶层处 理箱(11)底部和中间处理箱(12)底部相对顶连接块(31)所在位 置上设置有底连接块(33);所述顶连接块(31)上设置有滑槽(32)， 底连接块(33)上设置有与滑槽(32)形状相配的定位凸起(34)。
2.如权利要求1所述的多层组装式水处理系统，其特征在于：所 述过水口(22)设置在顶层处理箱(11)底部、中间处理箱(12)顶 部、中间处理箱(12)底部和底层处理箱(13)顶部的正中位置。
3.如权利要求1所述的多层组装式水处理系统，其特征在于：所 述顶层处理箱(11)、中间处理箱(12)、底层处理箱(13)均为长方 体。
4.如权利要求1所述的多层组装式水处理系统，其特征在于：所 述进水口(21)设置在顶层处理箱(11)顶部靠近一侧边的位置上， 所述出水口(23)设置在底层处理箱(13)于垂直投影上与顶层处理 箱(11)靠近的一侧边相对的另一侧面底部。
说明书
一种多层组装式水处理系统
技术领域
本实用新型涉及一种多层组装式水处理系统，属于水处理技术领 域。
背景技术
现有技术中，对于污水处理，或者是采用平面分布的多个处理池 进行处理，或者是采用整套一体设计的处理系统，采用多个处理池的 方式，处理流程调整容易，但整体占地极大，而采用整套一体设计的 处理系统，占地较小，但处理流程几乎无法调整。
实用新型内容
为解决上述技术问题，本实用新型提供了一种多层组装式水处理 系统，该多层组装式水处理系统通过立体组装式结构，极好的兼顾了 占地面积小、处理流程调整容易的特点。
本实用新型通过以下技术方案得以实现。
本实用新型提供的一种多层组装式水处理系统，包括顶层处理箱、 中间处理箱、底层处理箱;所述顶层处理箱、中间处理箱、底层处理 箱均为中空容器，由上至下依次安装;所述顶层处理箱顶部安装有进 水口，所述底层处理箱侧面底部设置有出水口，所述顶层处理箱底部、 中间处理箱顶部、中间处理箱底部和底层处理箱顶部的中间位置均设 置有位置对应的过水口;所述中间处理箱数量为两个以上;所述中间 处理箱顶部和底层处理箱顶部的过水口两侧位置上设置有顶连接块; 所述顶层处理箱底部和中间处理箱底部相对顶连接块所在位置上设 置有底连接块;所述顶连接块上设置有滑槽，底连接块上设置有与滑 槽形状相配的定位凸起。
所述过水口设置在顶层处理箱底部、中间处理箱顶部、中间处理 箱底部和底层处理箱顶部的正中位置。
所述顶层处理箱、中间处理箱、底层处理箱均为长方体。
所述进水口设置在顶层处理箱顶部靠近一侧边的位置上，所述出 水口设置在底层处理箱于垂直投影上与顶层处理箱靠近的一侧边相 对的另一侧面底部。
本实用新型的有益效果在于：①调整容易，能有效避免因处理流 程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝 大多数水处理过程;②占地面积小，非平面分布，有效避免了多处理 池导致的占地面积过大等问题;③安全稳定，可靠性强，任何损坏件 都可以很容易的取下返修，而不会对处理过程造成太大影响。
