申请日2015.04.01
公开(公告)日2015.08.05
IPC分类号C02F101/14; C02F9/04
摘要
本实用新型提供一种含氟废水除氟设备，包括依次连接的过滤器、储水箱、沉淀池、蓄水池、吸附柱和检测池;所述沉淀池内设有沉淀剂;所述吸附柱内有吸附剂;所述蓄水池和吸附柱之间设有蠕动泵;所述吸附柱入水口在下表面，出水口在上表面;所述检测池有两个出水口，一个与所述蓄水池相连，另一个与废水排放管道相连。先将含氟废水经沉淀剂沉淀，将氟含量降低至15mg/L左右，再自下而上经吸附柱吸附，将含氟废水内氟含量降低至排放标准以下;废水自吸附柱排出后，经检测池检测，符合国家排放标准则排放，不符合则回至蓄水池，再经吸附柱继续除氟。这样既降低了陈本，又提高了除氟效率和效果，而且设备较为简单，操作容易，易于推广。

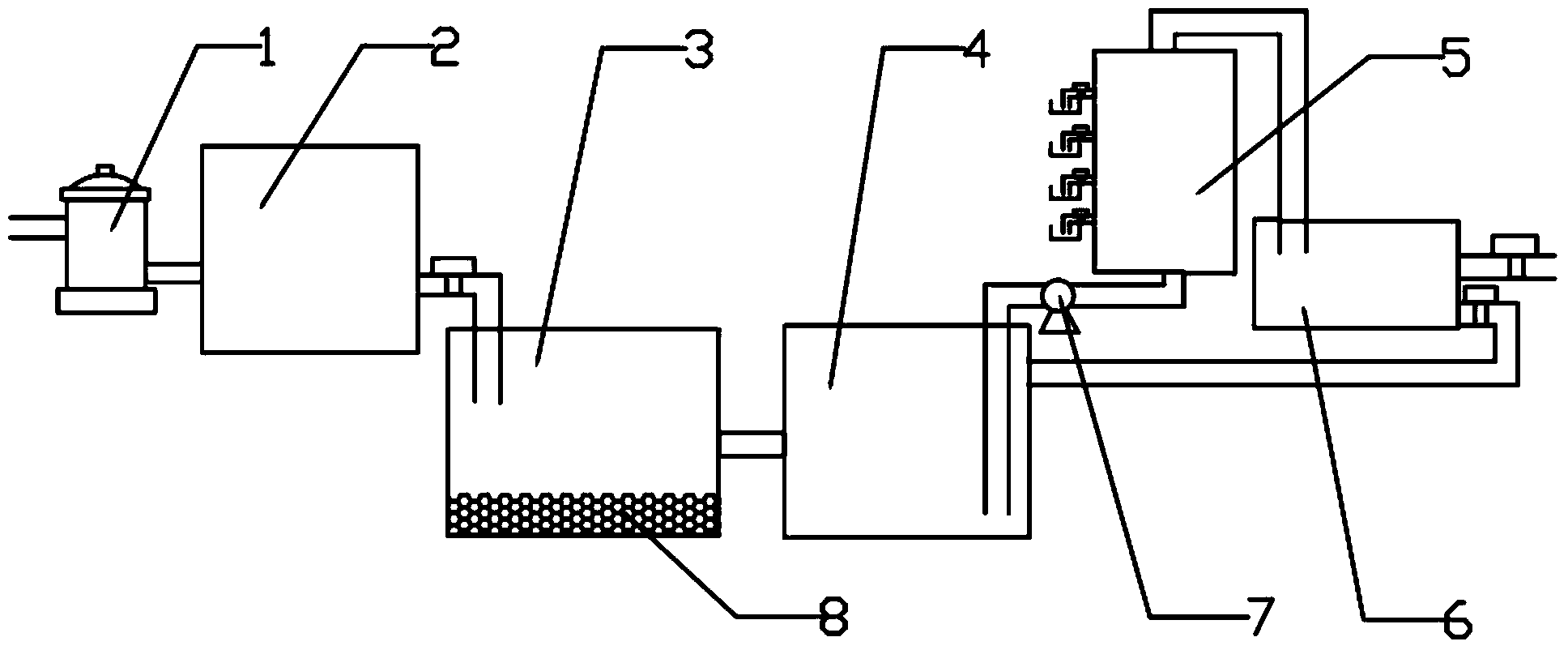

摘要附图
权利要求书
1.一种含氟废水除氟设备，其特征在于：包括依次连接的过滤器(1)、储水箱(2)、 沉淀池(3)、蓄水池(4)、吸附柱(5)和检测池(6);所述沉淀池(3)内设有沉淀 剂(8);所述吸附柱(5)内有吸附剂(9);所述蓄水池(4)和吸附柱(5)之间设有 蠕动泵(7);所述吸附柱(5)入水口在下表面，出水口在上表面;所述检测池(6)有 两个出水口，一个与所述蓄水池(4)相连，另一个与废水排放管道相连。
2.根据权利要求1所述的含氟废水除氟设备，其特征在于：所述吸附柱(5)呈圆 柱形，内部为层状结构，每层底部设有卡沿(10);所述吸附剂(9)为饼状或片状，架 在所述卡沿(10)上;所述吸附剂(9)上方边沿设有压环(11)。
3.根据权利要求1或2所述的含氟废水除氟设备，其特征在于：所述吸附柱(5) 竖直方向不同位置设有多个出水口和浓度测试池。
4.根据权利要求1所述的含氟废水除氟设备，其特征在于：所述沉淀剂(8)为石 灰石。
5.根据权利要求1所述的含氟废水除氟设备，其特征在于：所述吸附剂(9)为活 性氧化铝或沸石。
说明书
一种含氟废水除氟设备
技术领域
本实用新型属于废水处理设备领域，特别是涉及一种含氟废水除氟设备。
背景技术
氟是人体必需的微量元素之一，人体摄入适量的氟有利于骨骼的坚固性，可预防龋 齿，但是氟的过多吸收对人体健康将会产生很大的危害，这些危害已经远远超过了缺少 氟元素对人体健康的影响，饮用水中氟过量会导致“氟中毒”。据许多研究表明，氟化 物对人体的不利影响一般有生化影响、急性中毒、长期慢性中毒等几个方面。
含氟矿石的开采、金属冶炼、农药、玻璃、电子、铝加工、化肥、焦炭、电镀等行 业排放的废水中常含有高浓度的氟化物，会进一步污染水源，使得饮用水处理难上加难。 目前国内外研究出了一系列除氟的方法，但一般常用的方法有沉淀法，电凝聚法，电渗 析法，离子交换法，反渗透法，吸附法等。其中，电凝聚法、电渗析法、离子交换法、 反渗透法成本非常高，难以推广到含氟废水处理;沉淀法虽然成本很低，但是经一般的 化学沉淀法处理后含氟量仍有15-40mg/L，高于国家规定的排放标准(10mg/L);吸附法 不仅成本低，而且除氟干净，可是吸附法处理能力有限，不适用于高氟废水。
发明内容
本实用新型为解决以上技术问题而提供一种含氟废水除氟设备。
本实用新型所采取的技术方案是：一种含氟废水除氟设备，包括依次连接的过滤器、 储水箱、沉淀池、蓄水池、吸附柱和检测池;所述沉淀池内设有沉淀剂;所述吸附柱内 有吸附剂;所述蓄水池和吸附柱之间设有蠕动泵;所述吸附柱入水口在下表面，出水口 在上表面;所述检测池有两个出水口，一个与所述蓄水池相连，另一个与废水排放管道 相连。先将含氟废水经沉淀剂沉淀，将氟含量降低至15mg/L左右，再自下而上经吸附柱 吸附，将含氟废水内氟含量降低至排放标准以下;废水自吸附柱排出后，经检测池检测， 符合国家排放标准则排放，不符合则回至蓄水池，再经吸附柱继续除氟。
作为优选，所述吸附柱呈圆柱形，内部为层状结构，每层底部设有卡沿;所述吸附 剂为饼状或片状，架在所述卡沿上;所述吸附剂上方边沿设有压环。将吸附剂制备成饼 状或片状，也可以将吸附剂负载在饼状或片状的载体上，再将吸附剂呈层状放置在吸附 柱内，使得吸附时间和空间得到保证，吸附效果更好，除氟效果更好。
作为优选，所述吸附柱竖直方向不同位置设有多个出水口和浓度测试池。通过不同 高度出水口出水的氟含量测试，可以估算吸附剂除氟效率，有利于提高除氟效果，节约 成本。
作为优选，所述沉淀剂为石灰石。
作为优选，所述吸附剂为活性氧化铝或沸石。
本实用新型具有的优点和积极效果是：由于本实用新型采用如上技术方案，先将含 氟废水经沉淀剂沉淀，将氟含量降低至15mg/L左右，再自下而上经吸附柱吸附，将含氟 废水内氟含量降低至排放标准以下;废水自吸附柱排出后，经检测池检测，符合国家排 放标准则排放，不符合则回至蓄水池，再经吸附柱继续除氟。这样既降低了陈本，又提 高了除氟效率和效果，而且设备较为简单，操作容易，易于推广。
