申请日2015.08.07
公开(公告)日2015.12.02
IPC分类号C02F9/12
摘要
本实用新型涉及的是磁场杀菌及强化絮凝处理含油污水实验装置，这种磁场杀菌及强化絮凝处理含油污水实验装置包括本体、机械搅拌桨、强力磁铁，本体内部自中心向外被分隔成螺旋状渠道，螺旋状渠道的中心为强化絮凝区，杀菌区一层层地包绕在强化絮凝区外，杀菌区的末端为出水区;机械搅拌桨安装在强化絮凝区内，机械搅拌桨连接电机，电机安装在本体顶端，进水管连接到强化絮凝区的底部;强力磁铁设置在本体外侧。本实用新型采用两级处理工艺，具有操作简单、绿色环保、节省药剂投加量、处理构筑物容积小、处理效果好等优点。
权利要求书

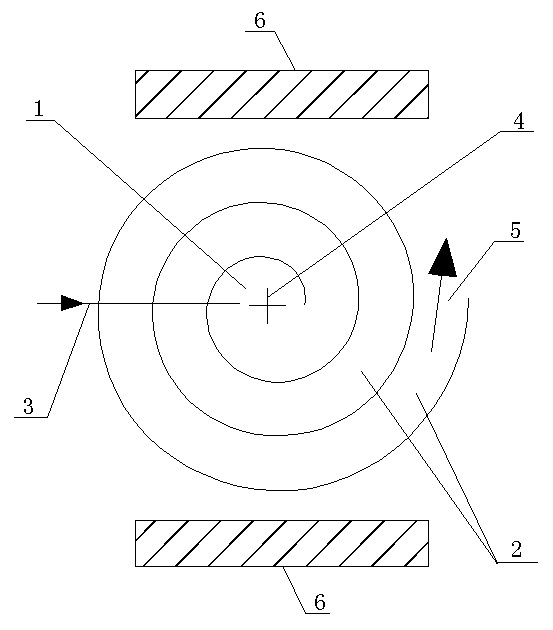

1.一种磁场杀菌及强化絮凝处理含油污水实验装置，其特征在于：这种磁场杀菌及强化絮凝处理含油污水实验装置包括本体、机械搅拌桨(4)、强力磁铁(6)，本体内部自中心向外被分隔成螺旋状渠道，螺旋状渠道的中心为强化絮凝区(1)，杀菌区(2)一层层地包绕在强化絮凝区(1)外，杀菌区(2)的末端为出水区(5);机械搅拌桨(4)安装在强化絮凝区(1)内，机械搅拌桨(4)连接电机(7)，电机(7)安装在本体顶端，进水管(3)连接到强化絮凝区(1)的底部;强力磁铁(6)设置在本体外侧。
2.根据权利要求1所述的磁场杀菌及强化絮凝处理含油污水实验装置，其特征在于：所述的杀菌区(2)有二层，为内层杀菌区(2)和外层杀菌区(2)，出水区(5)在外层杀菌区(2)的末端，强力磁铁(6)有两块，对称设置在本体外，出水区(5)位于两块强力磁铁(6)之间的中点处。
说明书
磁场杀菌及强化絮凝处理含油污水实验装置
技术领域：
本实用新型涉及的是油田含油污水处理装置，具体涉及的是磁场杀菌及强化絮凝处理含油污水实验装置。
背景技术：
油田含油污水中常含有大量的原油、悬浮物和有害细菌，无论是外排还是回注，都需要进行相应的处理。化学絮凝和投加有机胺盐类化合物杀菌剂是含油污水处理工艺中应用较多的方法之一，随着时间推移，发现传统混凝处理具有用药量大、处理效率相对低、处理成本较高、易造成药剂二次污染等不足，同时长期使用有机胺盐类化合物杀菌剂，细菌已经产生严重抗药性，在油田的地层、注水系统细菌大量繁殖、增生，细菌数已经超过数十万，现有的杀菌剂远远不能满足要求，并且使用费用非常可观。
发明内容：
本实用新型的目的是提供磁场杀菌及强化絮凝处理含油污水实验装置，这种磁场杀菌及强化絮凝处理含油污水实验装置用于解决目前传统混凝处理具有用药量大、效率低、易造成药剂二次污染的问题。
本实用新型解决其技术问题所采用的技术方案是：这种磁场杀菌及强化絮凝处理含油污水实验装置包括本体、机械搅拌桨、强力磁铁，本体内部自中心向外被分隔成螺旋状渠道，螺旋状渠道的中心为强化絮凝区，杀菌区一层层地包绕在强化絮凝区外，杀菌区的末端为出水区;机械搅拌桨安装在强化絮凝区内，机械搅拌桨连接电机，电机安装在本体顶端，进水管连接到强化絮凝区的底部;强力磁铁设置在本体外侧。
上述方案中杀菌区有二层，为内层杀菌区和外层杀菌区，出水区在外层杀菌区的末端，强力磁铁有两块，对称设置在本体外，出水区位于两块强力磁铁之间的中点处。
本实用新型具有以下有益效果：
1、本实用新型采用两级处理工艺，一级处理为磁场强化絮凝处理工艺，去除含油污水中的油类物质和悬浮物，二级处理为磁场杀菌处理工艺，去除含油污水中有害的细菌，可用于油田含油污水处理中油类物质、悬浮物和有害细菌的同时去除，具有操作简单、绿色环保、节省药剂投加量、处理构筑物容积小、处理效果好等优点。
2、本实用新型可以通过改变螺旋状渠道的宽度调节流速，控制水在杀菌区的停留时间;强力磁铁之间的距离可以任意调整，从而改变各个区域的磁场强度。
