申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化污水处理设施，包括闸门井、格栅池、调节池、厌氧池、缺氧池、生物接触氧化Ⅰ池、生物接触氧化Ⅱ池、沉淀池、污泥池、生态景观池和接触消毒池，闸门井与格栅池、格栅池与调节池通过阀闸连通，调节池与厌氧池通过污水泵管连通，厌氧池、缺氧池、生物接触氧化Ⅰ池、生物接触氧化Ⅰ池、生物接触氧化Ⅱ池、沉淀池均通过相邻池壁上的溢流口连通，净化水泵管连通沉淀池与生态景观池，排泥泵管连通沉淀池与污泥池，生态景观池通过管路连通接触消毒池;混合液回流泵管连通生物接触氧化Ⅱ池与缺氧池，污泥回流泵管连通沉淀池与厌氧池，上清液回流泵管连通污泥池与调节池。经本实用新型一体化污水处理设施处理的污水，其各项指标达到排放标准。
权利要求书

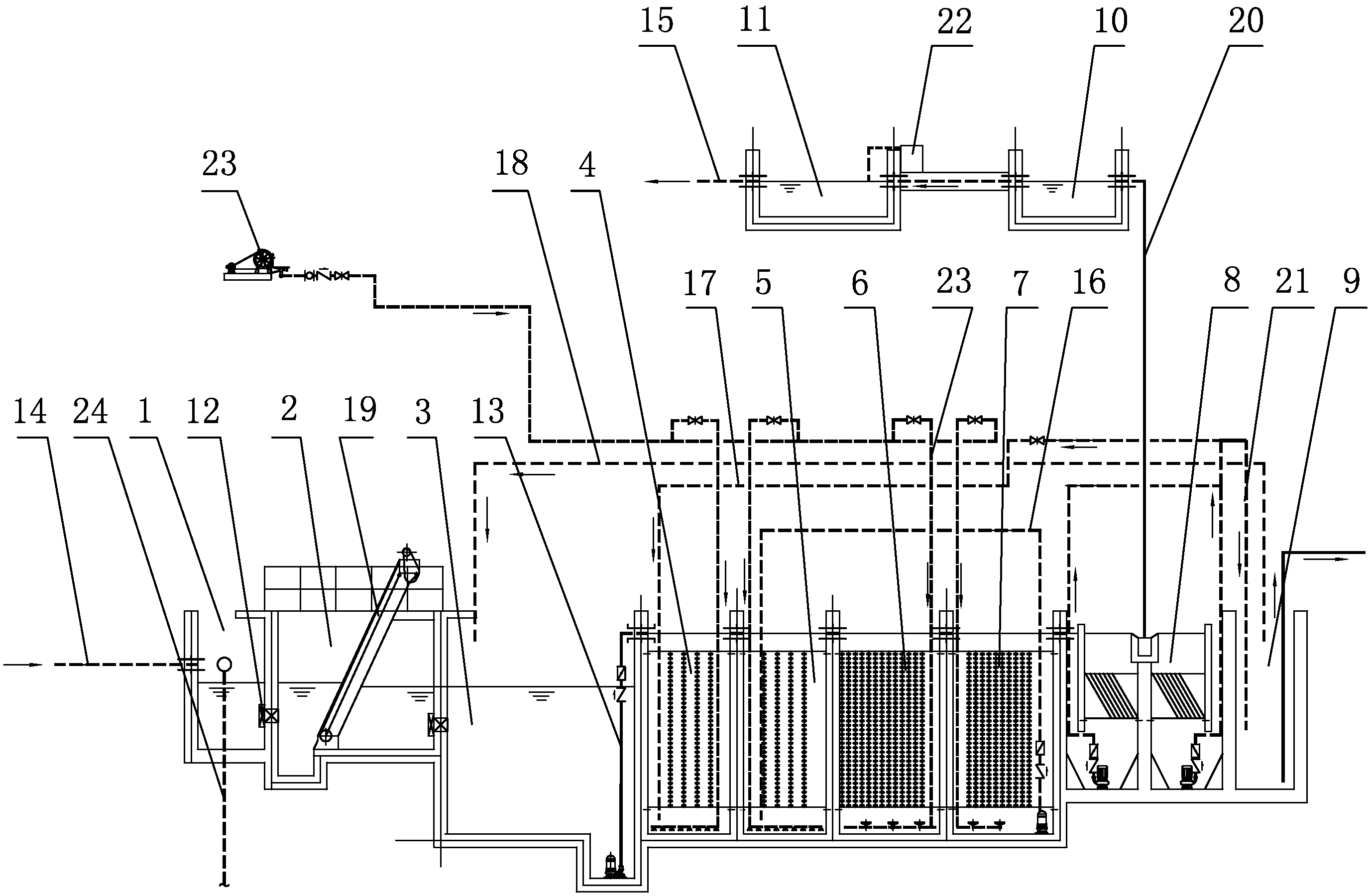

1.一体化污水处理设施，其特征在于：包括在污水处理现场按工艺要求设置的闸门井(1)、格栅池(2)、调节池(3)、厌氧池(4)、缺氧池(5)、生物接触氧化Ⅰ池(6)、生物接触氧化Ⅱ池(7)、沉淀池(8)、污泥池(9)、生态景观池(10)和接触消毒池(11)，所述闸门井(1)与格栅池(2)之间、所述格栅池(2)与调节池(3)之间均通过阀闸(12)连通，所述调节池(3)与厌氧池(4)之间通过污水泵管(13)连通，所述厌氧池(4)与缺氧池(5)之间、所述缺氧池(5)与生物接触氧化Ⅰ池(6)之间、所述生物接触氧化Ⅰ池(6)与生物接触氧化Ⅱ池(7)之间、所述生物接触氧化Ⅱ池(7)与沉淀池(8)之间均通过相邻池壁上的溢流口连通，所述沉淀池(8)与生态景观池(10)之间通过净化水泵管(20)连通，沉淀池(8)通过排泥泵管(21)连通污泥池(9)，所述生态景观池(10)通过管路连通接触消毒池(11);设置混合液回流泵管(16)连通生物接触氧化Ⅱ池(7)与缺氧池(5)，设置污泥回流泵管(17)连通沉淀池(8)与厌氧池(4)，设置上清液回流泵管(18)连通污泥池(9)与调节池(3);设有压缩空气管路(23)分别通入厌氧池(4)、缺氧池(5)、生物接触氧化Ⅰ池(6)和生物接触氧化Ⅱ池(7);污水管(14)通入闸门井(1)，排污管(15)通出接触消毒池(11)。
说明书
一体化污水处理设施
技术领域
本实用新型涉及环境保护设施，具体为一种对污水进行净化处理的一体化污水处理设施。
背景技术
根据农村乡镇采用的污水处理传统工艺，污水处理站布置格栅井一座、调节沉砂池一座、污水处理设备一套、污泥池一座、鼓风机房及操作室一间，污水处理工艺流程如下：
其存在的主要问题为：处理后的水质中，BOD5、CODCr、TN和氨氮的检测超标，影响了污水处理的无公害排放。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种优化污水排放水质的一体化污水处理设施。
能够解决上述技术问题的一体化污水处理设施，其技术方案包括在污水处理现场按工艺要求设置的闸门井、格栅池、调节池、厌氧池、缺氧池、生物接触氧化Ⅰ池、生物接触氧化Ⅱ池、沉淀池、污泥池、生态景观池和接触消毒池，所述闸门井与格栅池之间、所述格栅池与调节池之间均通过阀闸连通，所述调节池与厌氧池之间通过污水泵管连通，所述厌氧池与缺氧池之间、所述缺氧池与生物接触氧化Ⅰ池之间、所述生物接触氧化Ⅰ池与生物接触氧化Ⅱ池之间、所述生物接触氧化Ⅱ池与沉淀池之间均通过相邻池壁上的溢流口连通，所述沉淀池与生态景观池之间通过净化水泵管连通，沉淀池通过排泥泵管连通污泥池，所述生态景观池通过管路连通接触消毒池;设置混合液回流泵管连通生物接触氧化Ⅱ池与缺氧池，设置污泥回流泵管连通沉淀池与厌氧池，设置上清液回流泵管连通污泥池与调节池;设有压缩空气管路分别通入厌氧池、缺氧池、生物接触氧化Ⅰ池和生物接触氧化Ⅱ池;污水管通入闸门井，排污管通出接触消毒池。
本实用新型的有益效果：
经本实用新型一体化污水处理设施处理的污水，其各项指标达到排放标准(GB18918—2002《城镇污水处理厂污染物排放标准》一级B标准)。
