申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水生化处理设施，包括按照污水生化处理工艺流程要求设置的厌氧池、缺氧池、生物接触氧化Ⅰ池和生物接触氧化Ⅱ池，所述厌氧池通过污水泵管连通调节池，所述厌氧池与缺氧池之间、所述缺氧池与生物接触氧化Ⅰ池之间、所述生物接触氧化Ⅰ池与生物接触氧化Ⅱ池之间均通过相邻池壁上的溢流口连通，所述生物接触氧化Ⅱ池通过相邻池壁上的溢流口与沉淀池连通;设置混合液回流泵管连通生物接触氧化Ⅱ与缺氧池，设置污泥回流泵管连通沉淀池与厌氧池;设有压缩空气管路分别连通厌氧池、缺氧池、生物接触氧化Ⅰ池和生物接触氧化Ⅱ池。经本实用新型处理设施处理的污水，其各项指标达到排放标准。
权利要求书

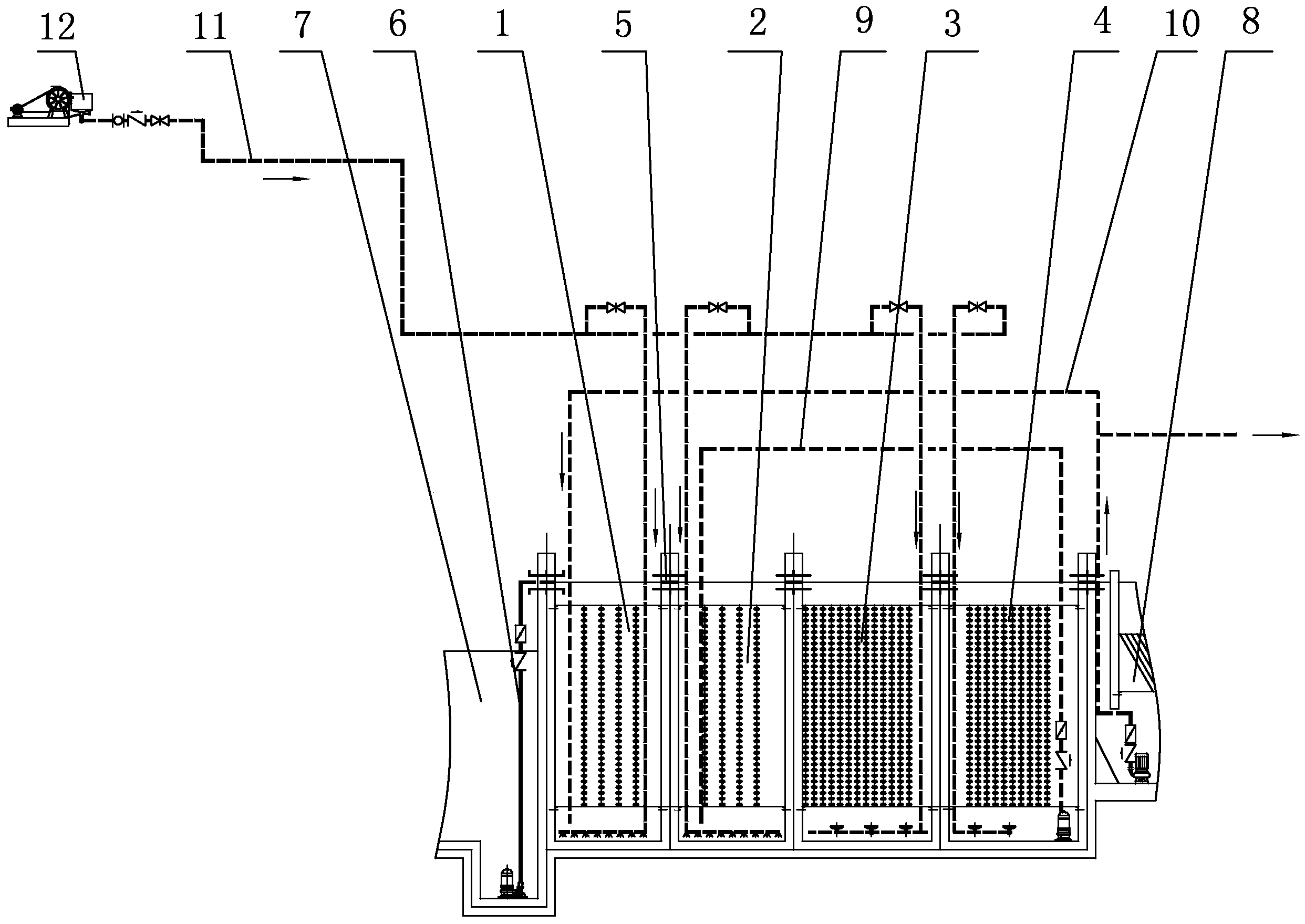

1.污水生化处理设施，其特征在于：包括按照污水生化处理工艺流 程要求设置的厌氧池(1)、缺氧池(2)、生物接触氧化Ⅰ池(3)和生物 接触氧化Ⅱ池(4)，所述厌氧池(1)通过污水泵管(6)连通调节池(7)， 所述厌氧池(1)与缺氧池(2)之间、所述缺氧池(2)与生物接触氧化 Ⅰ池(3)之间、所述生物接触氧化Ⅰ池(3)与生物接触氧化Ⅱ池(4) 之间均通过相邻池壁上的溢流口(5)连通，所述生物接触氧化Ⅱ池(4) 通过相邻池壁上的溢流口(5)与沉淀池(8)连通;设置混合液回流泵管 (9)连通生物接触氧化Ⅱ(4)与缺氧池(2)，设置污泥回流泵管(10) 连通沉淀池(8)与厌氧池(1);设有压缩空气管路(11)分别连通厌氧 池(1)、缺氧池(2)、生物接触氧化Ⅰ池(3)和生物接触氧化Ⅱ池(4)。
说明书
污水生化处理设施
技术领域
本实用新型涉及环境保护设施，具体为一种对污水进行净化处理的污水 生化处理设施。
背景技术
根据农村乡镇采用的污水处理传统工艺，污水处理站布置格栅井一座、 调节沉砂池一座、污水生化处理设备(厌氧池、缺氧池和好氧池)一套、污 泥池一座、鼓风机房及操作室一间，其存在的主要问题为：由于污水生化处 理设备的不完善，处理后的水质中BOD5、CODCr、TN和氨氮的检测超标，影响 了污水处理的无公害排放。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种优 化污水排放水质的污水生化处理设施。
能够解决上述技术问题的污水生化处理设施，其技术方案包括按照污水 生化处理工艺流程要求设置的厌氧池、缺氧池、生物接触氧化Ⅰ池和生物接 触氧化Ⅱ池，所述厌氧池通过污水泵管连通调节池(前一级工艺流程设施)， 所述厌氧池与缺氧池之间、所述缺氧池与生物接触氧化Ⅰ池之间、所述生物 接触氧化Ⅰ池与生物接触氧化Ⅱ池之间均通过相邻池壁上的溢流口连通，所 述生物接触氧化Ⅱ池通过相邻池壁上的溢流口与沉淀池(后一级工艺流程设 施)连通;设置混合液回流泵管连通生物接触氧化Ⅱ与缺氧池，设置污泥回 流泵管连通沉淀池与厌氧池;设有压缩空气管路分别连通厌氧池、缺氧池、 生物接触氧化Ⅰ池和生物接触氧化Ⅱ池。本实用新型的有益效果：
经本实用新型污水生化处理设施处理的污水，其各项指标达到排放标准 (GB18918—2002《城镇污水处理厂污染物排放标准》一级B标准)。
