集成式污泥分离设备

　　申请日2015.05.07

　　公开(公告)日2015.09.30

　　IPC分类号C02F11/14

　　摘要

　　本实用新型提供一种集成式污泥分离设备，包括污泥进料装置、进药装置、静态混合器、反应器、分离器、第一清液提取装置、第二清液提取装置和污泥脱水装置;所述污泥进料装置与所述静态混合器通过管路连接，所述污泥进料装置与所述静态混合器之间的管路上开设有支路，所述支路上连接有进药装置;所述静态混合器与所述反应器通过管路连接，所述反应器与所述分离器通过管路连接，所述分离器的顶部与所述第一清液提取装置通过管路连接，所述污泥脱水装置的顶部与所述第二清液提取装置通过管路连接。本实用新型的有益效果是本装置在处理生化含水污泥方面有着较现有技术更为优异的效果，同时采用撬装结构，移动方便。

　　权利要求书

　　1.一种集成式污泥分离设备，其特征在于：包括污泥进料装置、进药装置、静态混合器、反应器、分离器、第一清液提取装置、第二清液提取装置和污泥脱水装置;

　　所述污泥进料装置与所述静态混合器通过管路连接，所述污泥进料装置与所述静态混合器之间的管路上开设有支路，所述支路上连接有进药装置;

　　所述静态混合器与所述反应器通过管路连接，所述反应器与所述分离器通过管路连接，所述分离器的顶部与所述第一清液提取装置通过管路连接，所述分离器的底部与所述污泥脱水装置通过管路连接，所述污泥脱水装置的顶部与所述第二清液提取装置通过管路连接。

　　2.根据权利要求1所述的集成式污泥分离设备，其特征在于：还包括底盘，所述污泥进料装置、所述进药装置、所述静态混合器、所述反应器、所述分离器装置、所述第一清液提取装置、所述第二清液提取装置和所述污泥脱水装置分别固定设置在所述底盘上。

　　3.根据权利要求1所述的集成式污泥分离设备，其特征在于：所述分离器包括一级分离器和二级分离器，所述一级分离器的中部通过管路与所述反应器连接，所述一级分离器的底部与所述二级分离器的中部通过管路连接，所述二级分离器的底部与所述污泥脱水装置通过管路连通;所述一级分离器与所述二级分离器的顶部均与所述第一清液提取装置通过管路连接。

　　说明书

　　集成式污泥分离设备

　　技术领域

　　本实用新型涉及环保设备领域，尤其是涉及一种集成式污泥分离设备。

　　背景技术

　　当前我国城市污水处理量约300亿m3/a，产生含水(含水率98%)生化污泥约2亿m3/a，“十二五”期间，剩余污泥产量仍将以年均15%增长，例如年产1000万吨级炼油厂，每年会产生生化含水污泥约1万吨。

　　生化含水污泥对环境危害大，内部主要成分：水、微生物、微生物代谢物、无机固型物，其中含水达到98%～99%，如果不能及时处理，就会给环境带来巨大的影响。

　　现有技术中生化剩余污泥处理工艺主要分为以下三类：

　　1、脱水：含水率最多降低到80%～84%，残留污泥量仍然庞大，污染物无减量。

　　2、焚烧：减量效果好，但投资和运行成本高，操作复杂，且产生飞灰危物，烟气处理困难。

　　3、生物处理法：处理成本较低，但仅能去除部分有机物，且污泥减量不显著。

　　这些方法均存在的不可避免的缺陷。

　　实用新型内容

　　本实用新型的目的是提供一种结构简单、操作简单、生产效率高的一种集成式污泥分离设备，尤其适合高效处理工厂产生的生化含水污泥。

　　本实用新型的技术方案是：

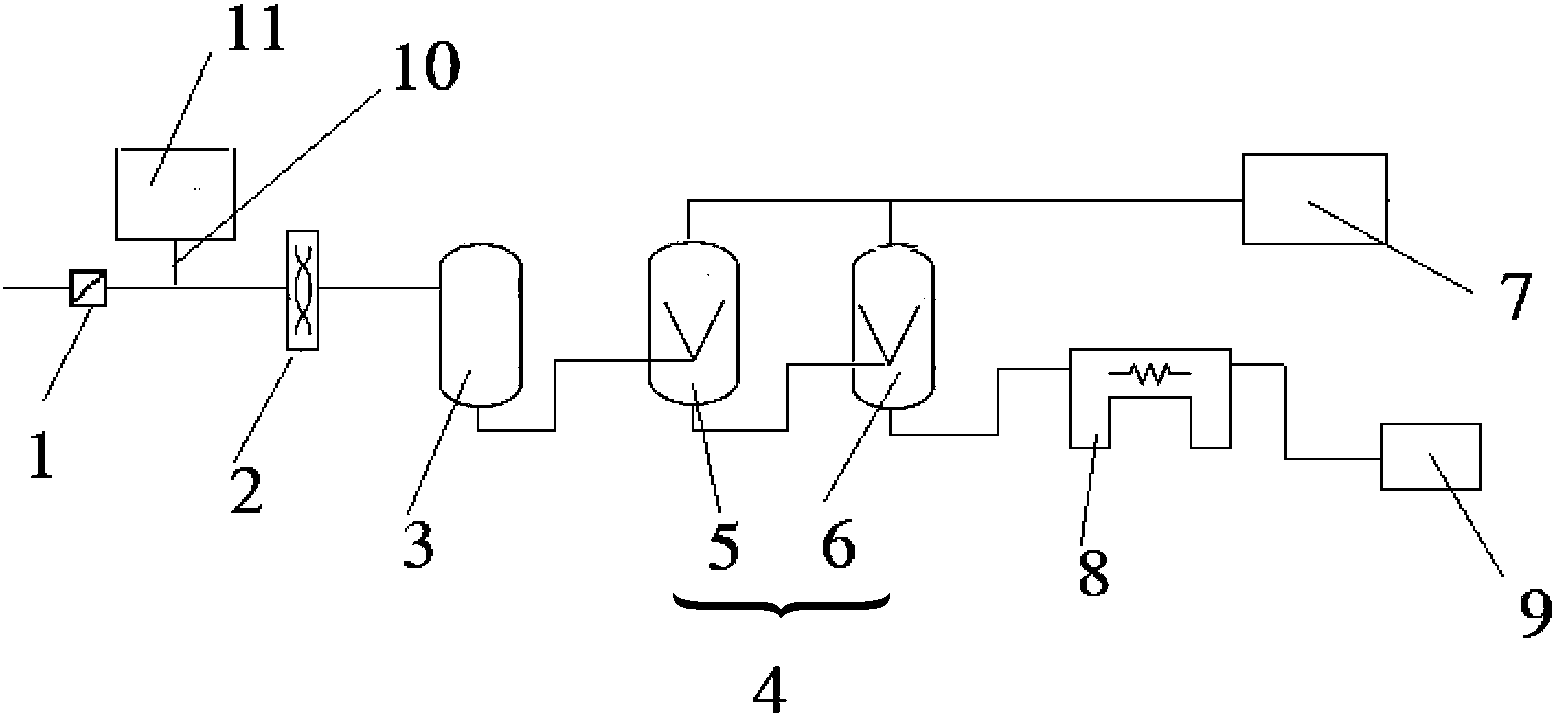

　　一种集成式污泥分离设备，包括污泥进料装置、进药装置、静态混合器、反应器、分离器、第一清液提取装置、第二清液提取装置和污泥脱水装置;

　　所述污泥进料装置与所述静态混合器通过管路连接，所述污泥进料装置与所述静态混合器之间的管路上开设有支路，所述支路上连接有进药装置;

　　进一步，本装置还包括底盘，所述污泥进料装置、所述进药装置、所述静态混合器、所述反应器、所述分离器装置、所述第一清液提取装置、所述第二清液提取装置和所述污泥脱水装置分别固定设置在所述底盘上。

　　进一步，所述分离器包括一级分离器和二级分离器，所述一级分离器的中部通过管路与所述反应器连接，所述一级分离器的底部与所述二级分离器的中部通过管路连接，所述二级分离器的底部与所述污泥脱水装置通过管路连通;所述一级分离器与所述二级分离器的顶部均与所述第一清液提取装置通过管路连接。

　　本实用新型具有的优点和积极效果是：由于采用上述技术方案，本申请具有如下优点：

　　1、本装置对生化污泥具有显著的减量效果，可将含水98%的污泥体积减少98.5%。相当于将1万吨活性污泥减少至150吨。

　　2、本装置对生化污泥的污染物具有显著去除作用，COD和TN去除率分别大于90%。

　　3、本装置操作简单，管理方便。

　　4、本装置经济合理，投资和运行费用较低。
