申请日2015.04.02
公开(公告)日2015.09.02
IPC分类号C02F3/12
摘要
本实用新型公开了一种小型MBR污水处理系统反冲洗装置，包括储水压力箱、自吸泵和连接MBR水池的反冲洗电磁阀和MBR水池;储水压力箱、自吸泵和MBR水池依次串联;反冲洗电磁阀和自吸泵并联;MBR水池的MBR膜片产水时，反冲洗电磁阀关闭，自吸泵开启，MBR膜片的产水被自吸泵压到储水压力桶内存储;当MBR水池停止工作并进行反冲洗时，反冲洗电磁阀开启，自吸泵关闭，储水压力桶内的干净水通过反冲洗电磁阀的管道进入MBR膜片，进行反向冲洗。本实用新型采用以结构，只需要在现有MBR水池上连接反冲洗电磁阀、储水压力桶、压力开关即可实现反冲洗功能，不需要反冲洗泵和反冲洗水箱，结构简单，改造费用低，体积小，适于小型MBR污水处理系统。

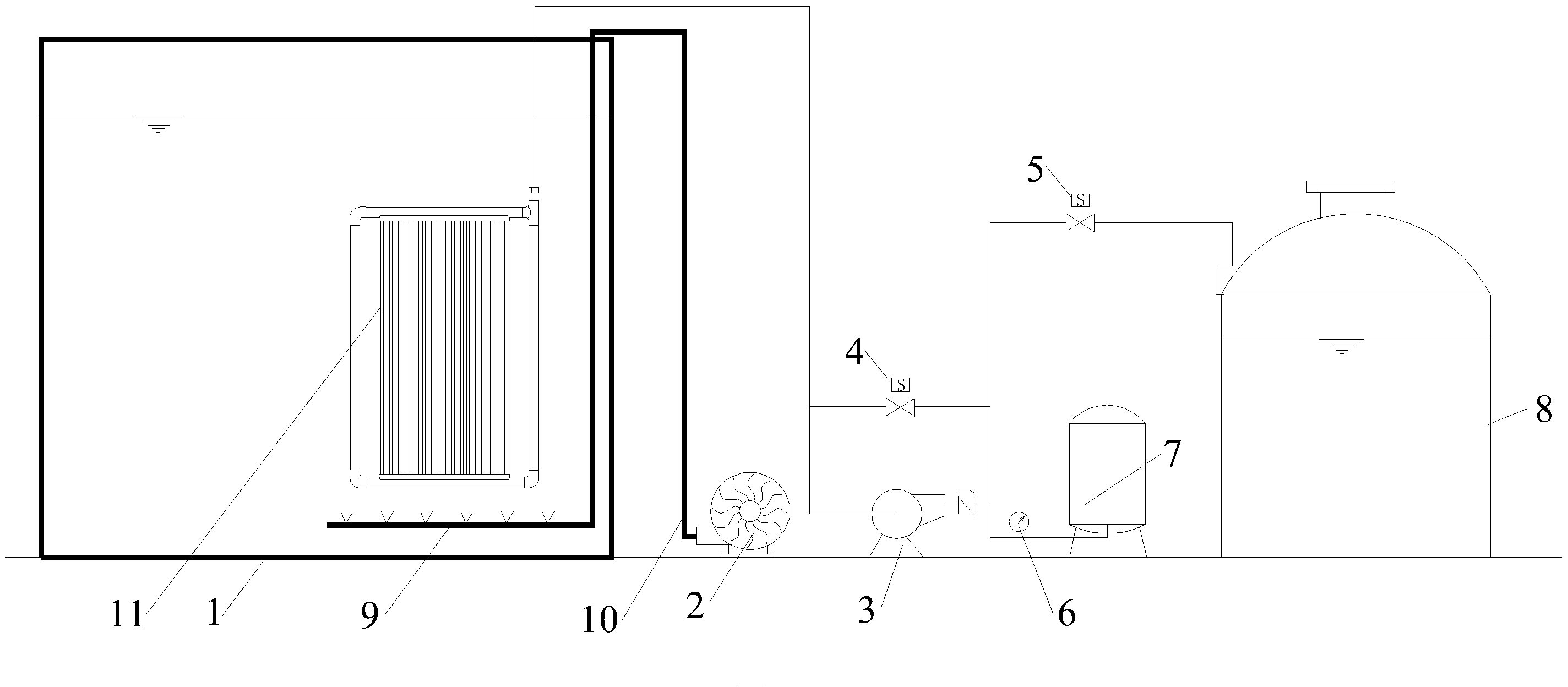

摘要附图
权利要求书
1.一种小型MBR污水处理系统反冲洗装置，其特征是：包括储水压力箱、 自吸泵和连接MBR水池的反冲洗电磁阀和MBR水池;储水压力箱、自吸泵和 MBR水池依次串联;反冲洗电磁阀和自吸泵并联;MBR水池的MBR膜片产水 时，反冲洗电磁阀关闭，自吸泵开启，MBR膜片的产水被自吸泵压到储水压力 桶内存储;当MBR水池停止工作并进行反冲洗时，反冲洗电磁阀开启，自吸泵 关闭，储水压力桶内的干净水通过反冲洗电磁阀的管道进入MBR膜片，进行反 向冲洗。
2.根据权利要求1所述一种小型MBR污水处理系统反冲洗装置，其特征 在于：所述储水压力箱设有压力开关，用于感应储水压力箱内压力到达设定值 时关闭所述自吸泵。
3.根据权利要求2所述一种小型MBR污水处理系统反冲洗装置，其特征 在于：还包括连接清水箱的产水电磁阀，产水电磁阀串联所述自吸泵;当所述 MBR膜片产水时，产水电磁阀开启;当MBR水池停止工作并进行反冲洗时， 产水电磁阀关闭。
4.根据权利要求3所述一种小型MBR污水处理系统反冲洗装置，其特征 在于：还包括控制装置，所述反冲洗电磁阀、所述产水电磁阀、所述自吸泵和 所述压力开关分别连接控制装置。
5.根据权利要求1所述一种小型MBR污水处理系统反冲洗装置，其特征 在于：所述MBR水池还包括设于水池底部的曝气管、设于水池外的风机和进气 管，风机通过进气管连接曝气管。
说明书
一种小型MBR污水处理系统反冲洗装置
技术领域
本实用新型涉及污水处理中的膜生物反应器系统应用技术领域，具体涉及 一种小型MBR污水处理系统反冲洗装置。
背景技术
MBR又称膜生物反应器(Membrane Bio-Reactor)，是一种由膜分离单元 与生物处理单元相结合的新型水处理技术。采用的膜结构型主要为平板膜和中 空纤维膜。
随着环保要求的提高，膜生物反应器(MBR)在污水处理的应用得以广泛 的应用，MBR应用在关键的技术点在于减少膜污染，恢复膜通量，而反冲洗是 其中有效的方法之一，在完整的MBR系统中配有反冲洗泵，反洗水箱和反洗电 磁阀等一整套反冲洗系统，但在小型MBR污水处理系统中，限于空间和投资等 的制约，经常省去反冲洗系统，如此而来会造成膜片的污染和通量的下降。
实用新型内容
本实用新型的目的在于公开了一种小型MBR污水处理系统反冲洗装置，解 决了现有技术中小型MBR污水处理系统反冲洗难、结构复杂的问题。
为达到上述目的，本实用新型采用如下技术方案：
一种小型MBR污水处理系统反冲洗装置，包括储水压力箱、自吸泵和连接 MBR水池的反冲洗电磁阀和MBR水池;储水压力箱、自吸泵和MBR水池依次 串联;反冲洗电磁阀和自吸泵并联;MBR水池的MBR膜片产水时，反冲洗电 磁阀关闭，自吸泵开启，MBR膜片的产水被自吸泵压到储水压力桶内存储;当 MBR水池停止工作并进行反冲洗时，反冲洗电磁阀开启，自吸泵关闭，储水压 力桶内的干净水通过反冲洗电磁阀的管道进入MBR膜片，进行反向冲洗。
进一步，所述储水压力箱设有压力开关，用于感应储水压力箱内压力到达 设定值时关闭所述自吸泵。
进一步，还包括连接清水箱的产水电磁阀，产水电磁阀串联所述自吸泵; 当所述MBR膜片产水时，产水电磁阀开启;当MBR水池停止工作并进行反冲 洗时，产水电磁阀关闭。
进一步，还包括控制装置，所述反冲洗电磁阀、所述产水电磁阀、所述自 吸泵和所述压力开关分别连接控制装置。
进一步，所述MBR水池还包括设于水池底部的曝气管、设于水池外的风机 和进气管，风机通过进气管连接曝气管。
与现有技术相比，本实用新型的有益效果：
本实用新型采用以结构，只需要在现有MBR水池上连接反冲洗电磁阀、储 水压力桶、压力开关即可实现反冲洗功能，不需要反冲洗泵和反冲洗水箱，结 构简单，改造费用低，体积小，适用于小型MBR污水处理系统。
