申请日2015.04.07
公开(公告)日2016.06.01
IPC分类号F28D9/00; F28F19/01; F24J3/00
摘要
本实用新型涉及一种洗浴废水热量循环利用装置，其特征在于：包括废水储水箱(3)，过滤器(4)，水泵(5)，板式热交换器(6)，清水管道(8)，废水管道(9)，所述废水储水箱(3)中的废水经过所述过滤器(4)滤除掉废水中的污垢，并由所述水泵(5)通过所述废水管道(9)输送至所述板式热交换器(6)中，同时清水通过所述清水管道(8)也进入所述板式热交换器(6)与废水进行热量交换，清水与废水经过热量交换后所得热水再次升温至洗浴水温度，进入使用环节，而废水则通过管道排放出去。自来水与废水经过热量交换后所得热水进入所述清水保温储水箱(7)中进行保温储存。该装置整体结构设计巧妙，结构紧凑，体积小，热交换效率高，与浴室生产能够有效配套。

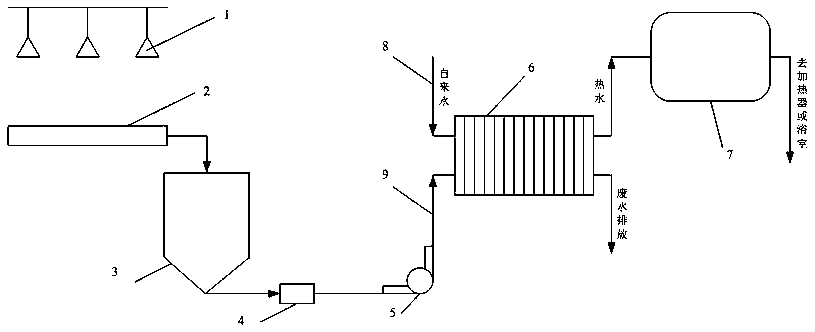

摘要附图
权利要求书
1.一种洗浴废水热量循环利用装置，其特征在于：包括废水储水箱(3)，过滤器(4)，水泵(5)，板式热交换器(6)，清水管道(8)，废水管道(9)，所述废水储水箱(3)中的废水经过所述过滤器(4)滤除掉废水中的污垢，并由所述水泵(5)通过所述废水管道(9)输送至所述板式热交换器(6)中，同时清水通过所述清水管道(8)也进入所述板式热交换器(6)与废水进行热量交换，清水与废水经过热量交换后所得热水再次升温至洗浴水温度，进入使用环节，而废水则通过管道排放出去。
2.如权利要求1所述的洗浴废水热量循环利用装置，其特征在于，所述板式热交换器(6)采用薄板式热交换器。
3.如权利要求2所述的洗浴废水热量循环利用装置，其特征在于，清水与废水在所述板式热交换器(6)内进行逆向流动。
4.如权利要求3所述的洗浴废水热量循环利用装置，其特征在于，所述板式热交换器(6)的前端设置有所述过滤器(4)。
5.如权利要求3或4所述的洗浴废水热量循环利用装置，其特征在于，所述板式热交换器(6)的前端设置有所述废水储水箱(3)。
6.如权利要求5所述的洗浴废水热量循环利用装置，其特征在于，所述清水为自来水。
7.如权利要求6所述的洗浴废水热量循环利用装置，其特征在于，所述废水包括浴池的洗浴废水以及淋浴废水。
说明书
一种洗浴废水热量循环利用装置
技术领域
本实用新型涉及一种废水热量回收利用的装置，具体地说是一种洗浴废水的热量回收利用装置，属于热量回收设备结构技术领域。
背景技术
浴室是人们集中清洁身体的场所。在洗浴过程中，特别是淋浴耗费大量的热水，且热水与人体接触时间很短，热量的利用率极低。洗浴废水温度可达37—42℃，热能没有得到充分利用，直接排放，浪费了大量的能源。洗浴废水回收利用的最佳方案是废水净化，既节约水源，又节约能源，但该技术尚不成熟，不具备推广价值。
目前，部分浴室所采用的废水回收利用的方法是将浴池中的水进行过滤，去除水中的污垢，如此反复利用。该种技术存在一些弊端：1、简单的过滤只能去除水中的污垢，不能去除汗液等能溶于水的复杂成分，如此重复使用，存在水质达不到卫生要求的问题。2、浴池水成分在40℃左右温度下，适宜微生物繁殖，产生异味;为了抑制细菌繁殖，采用化学杀菌剂杀菌，杀菌剂的重复使用，对皮肤造成伤害。3、该技术仅仅利用了浴池中的水，占耗水量大多数的淋浴水仍然被白白浪费了，没有得到充分的利用。鉴于现有技术中存在的技术问题，因此，迫切的需要一种新的洗浴废水回收利用装置解决上述技术问题。
发明内容
本实用新型正是针对现有技术中存在的技术问题，提供一种洗浴废水热量循环利用装置，该装置整体结构设计巧妙，结构紧凑，体积小，热交换效率高。
为了实现上述目的，本实用新型采用的技术方案为，一种洗浴废水热量循环利用装置，包括废水储水箱，过滤器，水泵，板式热交换器，清水保温储水箱，清水管道，废水管道，所述废水储水箱中的废水经过所述过滤器滤除掉废水中的污垢，并由所述水泵通过所述废水管道输送至所述板式热交换器中，同时清水通过所述清水管道也进入所述板式热交换器与废水进行热量交换，清水温度提升，废水温度降低，清水与废水经过热量交换后所得热水进入所述清水保温储水箱中进行保温储存，热水经加温至合适的温度后可作为淋浴水使用或进入浴池。而废水则通过管道排放出去。由于清水和废水的量相当，不会产生水的浪费，与浴室生产能够有效配套。该装置的应用不仅给经营者带来可观的经济效益，而且，由于浴室数量庞大，该技术的推广，每年可为国家节约标准煤数千万吨。
作为本实用新型的一种改进，所述板式热交换器采用薄板式热交换器。通过调研发现，采用夹套式换热器进行热交换技术，该技术由于要达到一定的热交换面积，热交换器体积就很庞大，与浴室生产不协调。而采用薄板热交换器作为热交换的媒介，热交换效率高，结构紧凑，体积小，从而克服了管道夹套式热交换器热交换效率差的缺陷。
作为本实用新型的一种改进，清水与废水在所述板式热交换器内进行逆向流动，这样使得清水与废水在热交换器中更好的接触，进而保证较高的换热效率。
作为本实用新型的一种改进，所述板式热交换器的前端设置有所述过滤器。进而可将废水中的污垢滤除掉，以免堵塞热交换器及管道，影响正常使用。
作为本实用新型的一种改进，所述板式热交换器的前端设置有所述废水暂储水箱，这样可以调节各个时段产生废水的量不同，使水泵工作时有稳定的流量，避免流量频繁变化带来清水流量的无法控制，影响热交换效果。
作为本实用新型的一种改进，所述清水为自来水。
作为本实用新型的一种改进，所述清水为其他经过清洁处理后的水。
作为本实用新型的一种改进，所述废水包括浴池的洗浴废水以及淋浴废水。
相对于现有技术，本实用新型的优点如下，1)该装置整体结构设计巧妙，结构紧凑，体积小，热交换效率高;2)该装置的节约的热量能够得到及时有效的利用，由于该装置冬季节能效果更加明显，与浴室的淡旺季吻合，因此，在实际生产中能够得到很好的应用;3)该装置不仅适用于自来水，而且也适用于其他经过清洁处理后的水，适用范围更广;4)该装置的热量交换器采用的是薄板式热交换器，不仅提高了热交换效率高，并保证装置具有较小的体积，同时也克服了现有技术中中的管道夹套式热交换器热交换效率差的缺陷。
