申请日2015.04.07
公开(公告)日2015.09.16
IPC分类号C02F103/10; C02F11/14
摘要
井下污水处理站压泥装置，包括用管道依次连接的加药装置、污泥浓缩装置和搅拌装置，污泥浓缩装置和搅拌装置之间设置有用于混合药和污泥的加药池。加药装置包括用加药管并行连接的第一加药装置和第二加药装置，加药管与所述加药池相连。搅拌装置包括通过浓缩污泥管并行连接的第一污泥浓缩压榨一体机搅拌桶和第二污泥浓缩压榨一体机搅拌桶，所述的浓缩污泥管与所述的加药池连接。污泥浓缩装置包括依次连接的污泥螺杆泵和蝶阀，所述蝶阀通过浓缩污泥管与所述的加药池连接。本实用新型在原装置的基础上增加了加药池，促进了药物和浓缩污泥的充分反应，节省了药品、保证了压泥机出泥正常。

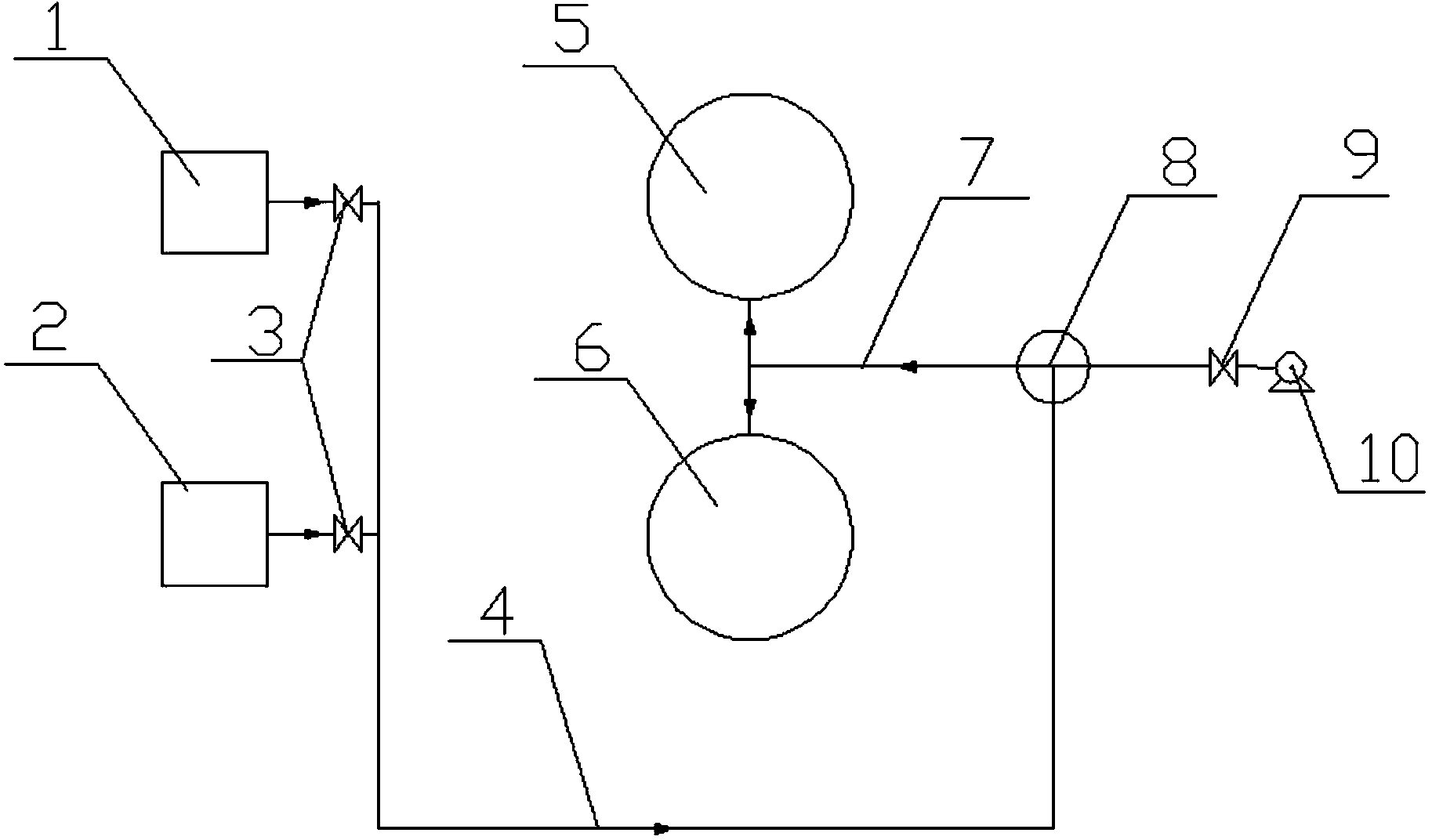

摘要附图
权利要求书
1.井下污水处理站压泥装置，包括用管道依次连接的加药装置、污泥浓 缩装置和搅拌装置，其特征在于，所述污泥浓缩装置和搅拌装置之间设置有 用于混合药和污泥的加药池(8)。
2.如权利要求1所述的井下污水处理站压泥装置，其特征在于，所述加 药装置包括用加药管(4)并行连接的第一加药装置(1)和第二加药装置(2)， 所述加药管(4)与所述加药池(8)相连。
3.如权利要求2所述的井下污水处理站压泥装置，其特征在于，所述第 一加药装置(1)和第二加药装置(2)是方形水池结构。
4.如权利要求2所述的井下污水处理站压泥装置，其特征在于，所述第 一加药装置(1)和第二加药装置(2)的输出端分别设置有球阀(3)。
5.如权利要求1所述的污水处理站压泥装置，其特征在于，所述搅拌装 置包括通过浓缩污泥管(7)并行连接的第一污泥浓缩压榨一体机搅拌桶(5) 和第二污泥浓缩压榨一体机搅拌桶(6)，所述的浓缩污泥管(7)与所述的 加药池(8)连接。
6.如权利要求1所述的污水处理站压泥装置，其特征在于，所述污泥浓 缩装置包括依次连接的污泥螺杆泵(10)和蝶阀(9)，所述蝶阀(9)通过 浓缩污泥管(7)与所述的加药池(8)连接。
说明书
井下污水处理站压泥装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种井下污水处理站压泥 装置。
背景技术
矿井下污水处理站设计工艺为压泥装置运行时加药絮凝剂聚丙烯酰胺， 按照设计工艺为，加药管直接进入污泥浓缩压榨脱水一体机搅拌桶中和浓 缩污泥搅拌，污泥形成絮状物进入压泥机压榨。但根据我们平时在运行中 发现，由于加药管直接进入搅拌桶中，污泥和药由于反应时间过短，药品 和浓缩污泥不能充分反应，导致压泥机出泥不正常，不仅浪费药品，而且 污泥泵要不间断开启、关闭，影响设备正常运转。
实用新型内容
本实用新型的目的是提供一种井下污水处理站压泥装置，解决了现有技 术中存在的药品和浓缩污泥不能充分反应、压泥机出泥不正常的问题。
本实用新型所采用的技术方案是，井下污水处理站压泥装置，包括用管 道依次连接的加药装置、污泥浓缩装置和搅拌装置，污泥浓缩装置和搅拌装 置之间设置有用于混合药和污泥的加药池。
本实用新型的特征还在于，
加药装置包括用加药管并行连接的第一加药装置和第二加药装置，加药 管与所述加药池相连。
第一加药装置和第二加药装置是方形水池结构。
第一加药装置和第二加药装置的输出端分别设置有球阀。
搅拌装置包括通过浓缩污泥管并行连接的第一污泥浓缩压榨一体机搅拌 桶和第二污泥浓缩压榨一体机搅拌桶，所述的浓缩污泥管与所述的加药池连 接。
污泥浓缩装置包括依次连接的污泥螺杆泵和蝶阀，所述蝶阀通过浓缩污 泥管与所述的加药池连接。
本实用新型的有益效果是：在原装置的基础上增加了加药池，促进了药 物和浓缩污泥的充分反应，不但节省了药品、保证了压泥机出泥正常，同时 还保证在压泥装置运行时，总排口水质也能完全达标的要求，解决了运行以 来我们在压泥装置运行时，污水站每个处理工段处理要求都能满足，但总排 口水质达不到环保要求的矛盾。
