申请日2015.04.09
公开(公告)日2015.09.30
IPC分类号C02F9/04
摘要
本实用新型公开一种制胺工业废弃油水处理系统，包括废水分油槽、第一阀门、第一提升泵、第二阀门、第二提升泵、第三阀门、分油高位槽、出水口阀门。所述废水分油槽上设有油水入口和第一出油口，废水分油槽通过第一阀门和第一提升泵连接有胺水中和罐，胺水中和罐上设有酸入口;胺水中和罐通过第二阀门和第二提升泵与分油高位槽相连，分油高位槽通过第三阀门连接有低位储水罐，分油高位槽与低位储水罐之间设有气体平衡管，低位储水罐通过出水口阀门连接有污水处理器。采用上述技术方案，解决了制胺过程中油水不易分离和向反应釜回流的问题，同时避免了人工手动排水，降低了劳动强度。同时对分离的废水进行污水处理，降低对环境的污染。

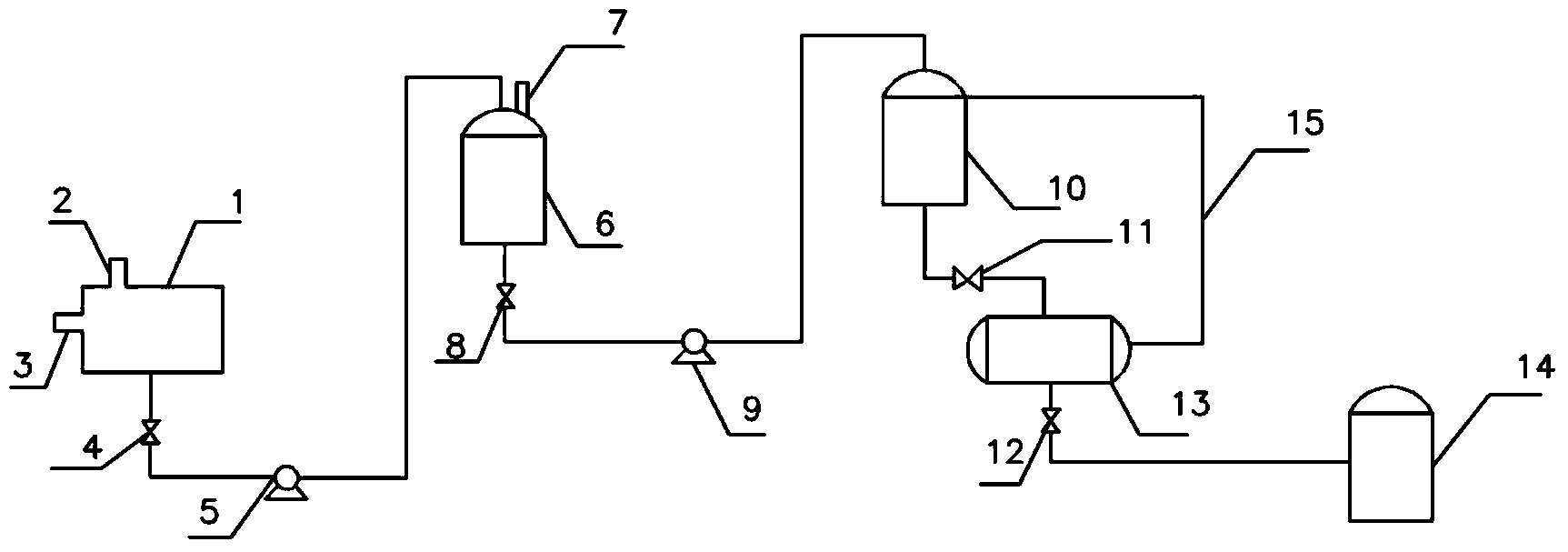

摘要附图
权利要求书
1.一种制胺工业废弃油水处理系统，其特征在于：包括废水分油槽(1)、 第一阀门(4)、第一提升泵(5)、第二阀门(8)、第二提升泵(9)、第三阀 门(11)、分油高位槽(10)、出水口阀门(12)，所述废水分油槽(1)上设 有油水入口(2)和第一出油口(3)，废水分油槽(1)通过第一阀门(4)和第 一提升泵(5)连接有胺水中和罐(6)，胺水中和罐(6)上设有酸入口(7); 胺水中和罐(6)通过第二阀门(8)和第二提升泵(9)与分油高位槽(10)相 连，分油高位槽(10)通过第三阀门(11)连接有低位储水罐(13)，低位储水 罐(13)通过出水口阀门(12)连接有污水处理器(14)。
2.根据权利要求1所述的制胺工业废弃油水处理系统，其特征在于：所述 的分油高位槽(10)与低位储水罐(13)之间设有气体平衡管(15)。
说明书
一种制胺工业废弃油水处理系统
技术领域
本实用新型涉及含油废水处理领域，具体涉及一种制胺工业废弃油水处理系 统。
背景技术
现有的制胺工业中，废弃的水中往往含有少量的胺和脂肪醇类油脂，直接将 这些混合的油水废弃液排放到环境中，会对造成环境极大的污染，因此需要对废 弃油水进行油水分离。而目前，制胺废弃油水是由人工手动排水这样极易造成油 水分离不清和向反应釜回水现象，也增加了操作工劳动强度。
实用新型内容
本实用新型要解决的技术问题是提供一种制胺工业废弃油水处理系统，它有 效解决了制胺工业中反应过程中油水难分离，人工劳动强度大的问题。
为了解决上述问题，本实用新型采用以下技术方案：一种制胺工业废弃油水 处理系统，包括废水分油槽、第一阀门、第一提升泵、第二阀门、第二提升泵、 第三阀门、分油高位槽、出水口阀门。所述废水分油槽上设有油水入口和第一出 油口，废水分油槽通过第一阀门和第一提升泵连接有胺水中和罐，胺水中和罐上 设有酸入口;胺水中和罐通过第二阀门和第二提升泵与分油高位槽相连，分油高 位槽通过第三阀门连接有低位储水罐，分油高位槽与低位储水罐之间设有气体平 衡管，低位储水罐通过出水口阀门连接有污水处理器。
实施本实用新型的技术方案，具有以下有益效果：采用上述技术方案，解决 了制胺过程中油水不易分离和向反应釜回流的问题，同时避免了人工手动排水， 降低了劳动强度。同时对分离的废水进行污水处理，降低对环境的污染。
