申请日2015.04.09
公开(公告)日2015.07.15
IPC分类号B30B11/26; C02F11/00; B02C18/00; B30B15/30
摘要
本发明公开了一种污泥压块粉碎装置，包括进料斗、缓冲室、导料斜板、压缩槽、成型孔、粉碎箱、上粉碎刀、固定杆、下粉碎刀、压缩活塞、压缩气缸、压缩杆、导料口和除铁滚，所述进料斗中设有除铁辊，所述进料斗下方设有缓冲室，缓冲室下端设有导料口，导料口左右两侧设有导料斜板，所述缓冲室下端设有压缩槽，压缩槽中设有压缩活塞，压缩活塞左侧设有压缩杆，压缩杆左端连接压缩气缸，所述压缩槽左侧设有成型孔，所述压缩槽右侧粉碎箱，粉碎箱中设有上粉碎刀和下粉碎刀，上粉碎刀和下粉碎刀之间设有固定杆，本发明结构简单、合理、使用寿命长，解决了传统装置中不能连续送料导致装置工作效率低的问题。

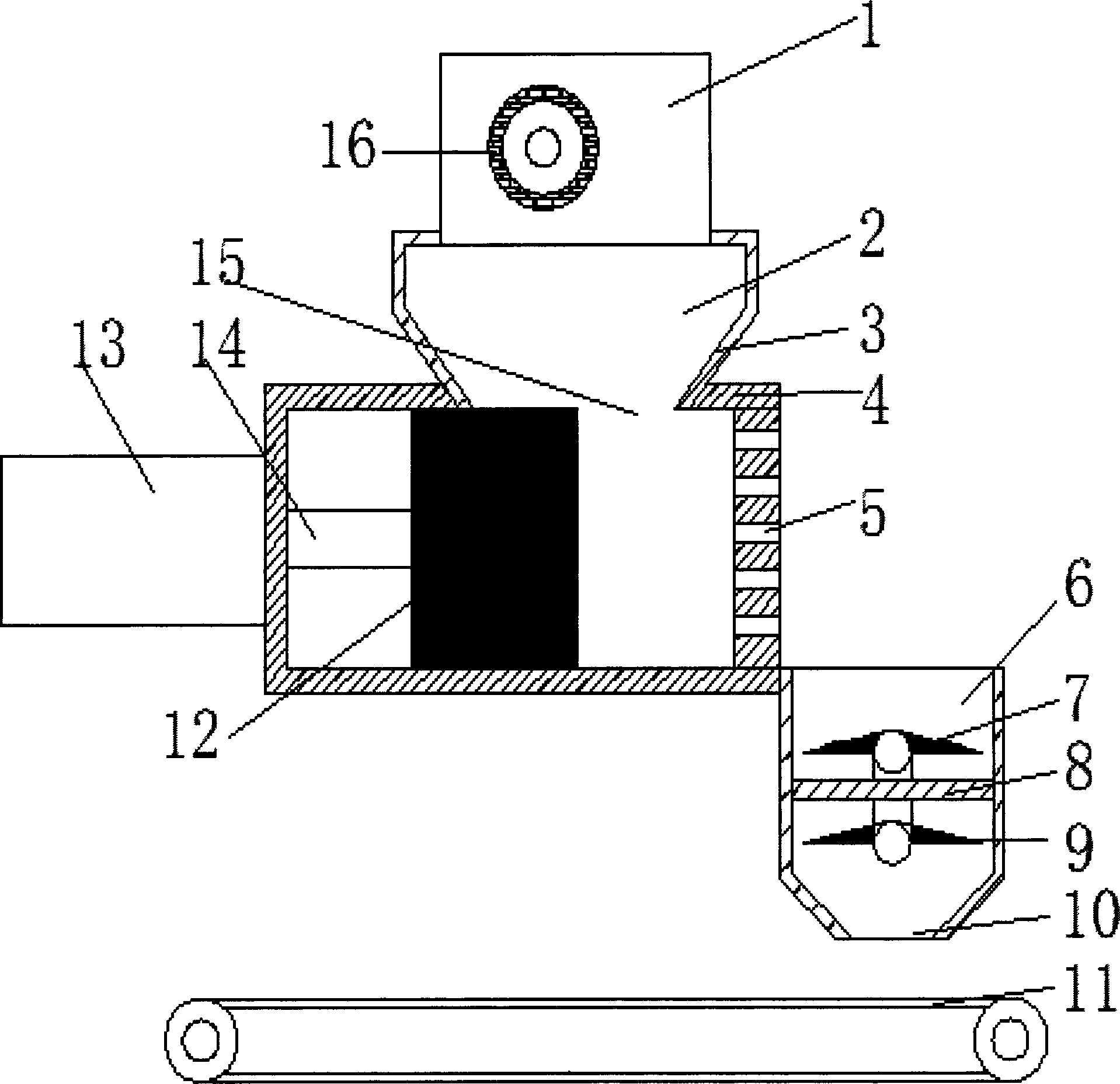

摘要附图
权利要求书
1.一种污泥压块粉碎装置，包括进料斗(1)、缓冲室(2)、导料斜板(3)、压缩 槽(4)、成型孔(5)、粉碎箱(6)、上粉碎刀(7)、固定杆(8)、下粉碎刀(9)、 出料口(10)、传输带(11)、压缩活塞(12)、压缩气缸(13)、压缩杆(14)、导料 口(15)和除铁辊(16)，其特征在于，所述进料斗(1)中设有除铁辊(16)，所述进料 斗(1)下方设有缓冲室(2)，缓冲室(2)下端设有导料口(15)，导料口(15)左右 两侧设有导料斜板(3)，所述缓冲室(2)下端设有压缩槽(4)，压缩槽(4)中设有压 缩活塞(12)，压缩活塞(12)左侧设有压缩杆(14)，压缩杆(14)左端连接压缩气缸 (13)，所述压缩槽(4)左侧设有成型孔(5)，所述压缩槽(4)右侧设有粉碎箱(6)， 粉碎箱(6)中设有上粉碎刀(7)和下粉碎刀(9)，上粉碎刀(7)和下粉碎刀(9)之 间设有固定杆(8)，所述粉碎箱(6)下端设有出料口(10)，所述出料口(10)下端设 有传输带(11)。
2.根据权利要求1所述的一种污泥压块粉碎装置，其特征在于，所述除铁辊(16) 表面设有磁片。
3.根据权利要求1所述的一种污泥压块粉碎装置，其特征在于，所述成型孔(5)均 匀设置在压缩槽(4)左端面。
4.根据权利要求1所述的一种污泥压块粉碎装置，其特征在于，所述传输带(11) 侧面设有挡边。
5.根据权利要求1所述的一种污泥压块粉碎装置，其特征在于，所述固定杆(8)通 过焊接固定在粉碎箱(6)中。
6.根据权利要求1所述的一种污泥压块粉碎装置，其特征在于，所述导料斜板(3) 表面涂有光滑材料。
说明书
一种污泥压块粉碎装置
技术领域
本发明涉及一种粉碎装置，具体是一种污泥压块粉碎装置。
背景技术
随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，先进污泥处理设 备的运用对污泥处理具有很重要的作用，为实现国家的减排目标和水环境改善，做出了巨 大贡献，不过污泥处理形势目前还是十分严峻，在污泥处理设备中，污泥干燥机是常见的 处理设备，而污泥干燥机中对污泥块进行粉碎打散通常由内部打散粉碎装置完成，污泥在 打散粉碎后可以为后续干燥处理提供便利，增加干燥受热面积和减少搅拌，但传统的污泥 打散粉碎机都是只能粗略的对污泥进行打散粉碎，很难细致充分的完成对污泥块的打散， 为后续加工工序带来不便，为了解决现有装置现有一种粉碎装置，但是这种粉碎装置不能 连续工作，工作效率较低。
发明内容
本发明的目的在于提供一种污泥压块粉碎装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污泥压块粉碎装置，包括进料斗、缓冲室、导料斜板、压缩槽、成型孔、粉碎箱、 上粉碎刀、固定杆、下粉碎刀、出料口、传输带、压缩活塞、压缩气缸、压缩杆、导料口 和除铁滚，所述进料斗中设有除铁辊，所述进料斗下方设有缓冲室，缓冲室下端设有导料 口，导料口左右两侧设有导料斜板，所述缓冲室下端设有压缩槽，压缩槽中设有压缩活塞， 压缩活塞左侧设有压缩杆，压缩杆左端连接压缩气缸，所述压缩槽左侧设有成型孔，所述 压缩槽右侧粉碎箱，粉碎箱中设有上粉碎刀和下粉碎刀，上粉碎刀和下粉碎刀之间设有固 定杆，所述粉碎箱下端设有出料口，所述出料口下端设有传输带。
作为本发明进一步的方案：所述除铁辊表面设有磁片。
作为本发明进一步的方案：所述成型孔均匀设置在压缩槽左端面。
作为本发明进一步的方案：所述传输带侧面设有挡边。
作为本发明进一步的方案：所述固定杆通过焊接固定在粉碎箱中。
作为本发明进一步的方案：所述导料斜板表面涂有光滑材料。
与现有技术相比，本发明的有益效果是：本发明通过压缩活塞和成型孔的配合将污泥 压缩成条状，所述装置中设有缓冲室，缓冲室的作用是存放压缩活塞压缩时不能进行压缩 的污泥，进而使装置工作连续，提高了装置的工作效率，再通过上粉碎刀和下粉碎刀将污 泥条粉碎，所述上粉碎刀和下粉碎刀的切割方向相反，进而提高了污泥块的粉碎效果，另 外装置在进料斗中设有除铁辊，除铁辊表面设有磁片，除铁辊的作用是除去污泥中存在的 铁质杂质，从而提高的装置的使用寿命，装置结构简单、合理、使用寿命长，解决了传统 装置中不能连续送料导致装置工作效率低的问题。
