申请日2015.05.08
公开(公告)日2015.09.30
IPC分类号C02F1/04; C02F103/36; C02F9/14
摘要
本实用新型是关于一种氟尿嘧啶粗品离心废水处理装置，包括一MVR蒸发器、一废水计量槽、一冷凝水槽、蒸汽循环管道以及原废水管道，所述原废水管道上依次设有所述废水计量槽、打料泵、第一换热器、MVR蒸发器以及第二换热器，所述第一换热器和第二换热器之间设有循环泵，所述蒸汽循环管道上依次设有初始蒸汽入口、并联设置的所述第一换热器和第二换热器、所述MVR蒸发器以及一压缩机，所述第二换热器的下方连接有浓缩残液管道，浓缩残液管道上依次连接有出料泵和结晶锅，所述MVR蒸发器与结晶锅连接，所述第一换热器和第二换热器均与所述冷凝水槽相连接。采用上述结构后，其有益效果是环境污染小，资源回收率高，产量高。
权利要求书
1.一种氟尿嘧啶粗品离心废水处理装置，其特征在于，包括一MVR蒸 发器、一废水计量槽、一冷凝水槽、蒸汽循环管道以及原废水管道，所述 原废水管道上依次设有所述废水计量槽、打料泵、连接于MVR换热器侧出 口的第一换热器、MVR蒸发器以及连接于MVR换热器正下方的第二换热器， 所述第一换热器和第二换热器之间设有循环泵，所述蒸汽循环管道上依次 设有初始蒸汽入口、并联设置的所述第一换热器和第二换热器、所述MVR 蒸发器以及一压缩机，所述第二换热器的下方连接有浓缩残液管道，浓缩 残液管道上依次连接有出料泵和结晶锅，所述MVR蒸发器与结晶锅连接， 所述第一换热器和第二换热器均与所述冷凝水槽相连接。
2.如权利要求1所述的氟尿嘧啶粗品离心废水处理装置，其特征在于， 所述废水计量槽与打料泵之间设有一进液阀，所述第二换热器和出料泵之 间设有第一出液阀，所述出料泵和结晶锅之间设有第二出液阀，所述MVR 蒸发器与第二出液阀之间设有第三出液阀。
3.如权利要求1所述的氟尿嘧啶粗品离心废水处理装置，其特征在于， 所述冷凝水槽的出口设有一冷凝水泵，冷凝水泵与去废水生化处理设备连 接。
4.如权利要求1所述的氟尿嘧啶粗品离心废水处理装置，其特征在于， 所述冷凝水泵和去废水生化处理设备之间设有第四出液阀。
5.如权利要求1所述的氟尿嘧啶粗品离心废水处理装置，其特征在于， 所述结晶锅的出料口连接有离心机。
说明书
一种氟尿嘧啶粗品离心废水处理装置
技术领域
本实用新型涉及医药化工技术领域，尤其涉及到一种氟尿嘧啶粗品离 心废水处理装置。
背景技术
氟尿嘧啶是抗嘧啶类药物，须经过酶转化为5-氟脱氧尿嘧啶核苷酸而 具有抗肿瘤活性，通过抑制胸腺嘧啶核苷酸合成酶而抑制DNA的合成。氟尿 嘧啶有着很好的临床治疗肿瘤的效果，目前备受各大制药公司的瞩目，其 中，氟尿嘧啶粗品缩合离心废水处理过程是生产氟尿嘧啶原料药的关键。 但是，目前公开的氟尿嘧啶粗品缩合离心废水处理方法是采用普通的三效 蒸发器进行回收，操作不方便，系统不稳定，需要大量的蒸汽等，一定程 度上影响了氟尿嘧啶原料药的生产。
因此，需要一种新型的氟尿嘧啶粗品离心废水处理装置，提高废水处 理效果，从而提高氟尿嘧啶原料药的产量，同时确保排放的废水符合三废 排放标准。
实用新型内容
本实用新型的目的是提供一种氟尿嘧啶粗品离心废水处理装置，以提 高氟尿嘧啶粗品离心后的废水处理效果，以使系统正常运行，从而提高氟 尿嘧啶的产量，确保废水排放达标。
为实现上述目的，本实用新型采用以下技术方案：

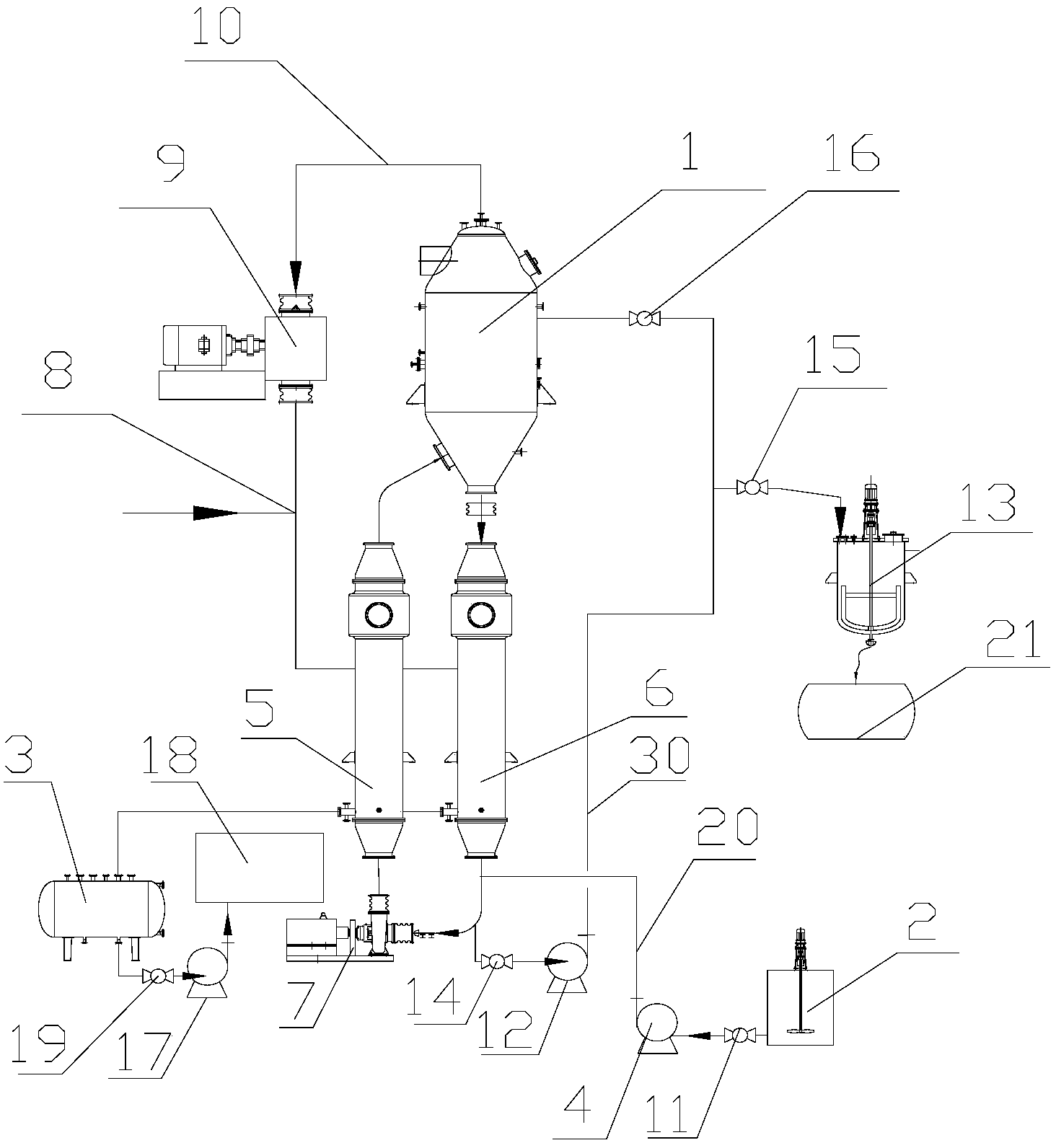

一种氟尿嘧啶粗品离心废水处理装置，包括一MVR蒸发器(即机械式蒸 汽再压缩蒸发器)、一废水计量槽、一冷凝水槽、蒸汽循环管道以及原废水 管道，所述原废水管道上依次设有所述废水计量槽、打料泵、连接于MVR 换热器侧出口的第一换热器、MVR蒸发器以及连接于MVR换热器正下方的第 二换热器，所述第一换热器和第二换热器之间设有循环泵，所述蒸汽循环 管道上依次设有初始蒸汽入口、并联设置的所述第一换热器和第二换热器、 所述MVR蒸发器以及一压缩机，所述第二换热器的下方连接有浓缩残液管 道，浓缩残液管道上依次连接有出料泵和结晶锅，所述MVR蒸发器与结晶 锅连接，所述第一换热器和第二换热器均与所述冷凝水槽相连接。
根据本实用新型，所述废水计量槽与打料泵之间设有一进液阀，所述 第二换热器和出料泵之间设有第一出液阀，所述出料泵和结晶锅之间设有 第二出液阀，所述MVR蒸发器与第二出液阀之间设有第三出液阀。
根据本实用新型，所述冷凝水槽的出口设有一冷凝水泵，冷凝水泵与 去废水生化处理设备连接，以除去冷凝水中混有的废水。
根据本实用新型，所述冷凝水泵和去废水生化处理设备之间设有第四 出液阀。
根据本实用新型，所述结晶锅的出料口连接有离心机，以提高回收产 品的纯度。
本实用新型的氟尿嘧啶粗品离心废水处理装置，其有益效果是：
1、设计巧妙，使得系统运行稳定，大大提高了废水处理效果，从而提 高氟尿嘧啶的产量，同时确保废水排放符合三废排放标准，环境污染小;
2、在MVR蒸发器内，对废水产生的二次蒸汽进行加热，并被压缩机增 压后变为加热蒸汽，继续进入蒸汽循环管道继续使用，其初始蒸汽用量少， 能耗低;
3、废水经蒸发、浓缩结晶、离心后，产品回收利用率高;
4、进入冷凝水槽的水经去废水生化处理设备处理，除去了冷凝水中混 有的废水。
