申请日2015.05.08
公开(公告)日2015.09.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种小型的废水处理装置，包括基座、废水储存箱、集水箱和反应槽，所述基座的顶部从左至右分别连接有废水储存箱和集水管，所述集水箱的顶部从左至右分别连接有通水管和台座，所述通水管的顶部连接有反应槽，所述反应槽的顶部从左至右分别连接有通气管和输液管，所述通气管的顶部连接有净化箱，所述输液管的顶部连接有药剂容瓶，所述台座的正面连接有控制面板，该小型的废水处理装置，反应槽的设置，为废水和药剂的混合反应提供一个合适的反应场所，净化箱的设置，降低了反应后的废水所产生气体内有害物质的含量，本新型实用构造简单，处理效果好，可推广使用。
权利要求书

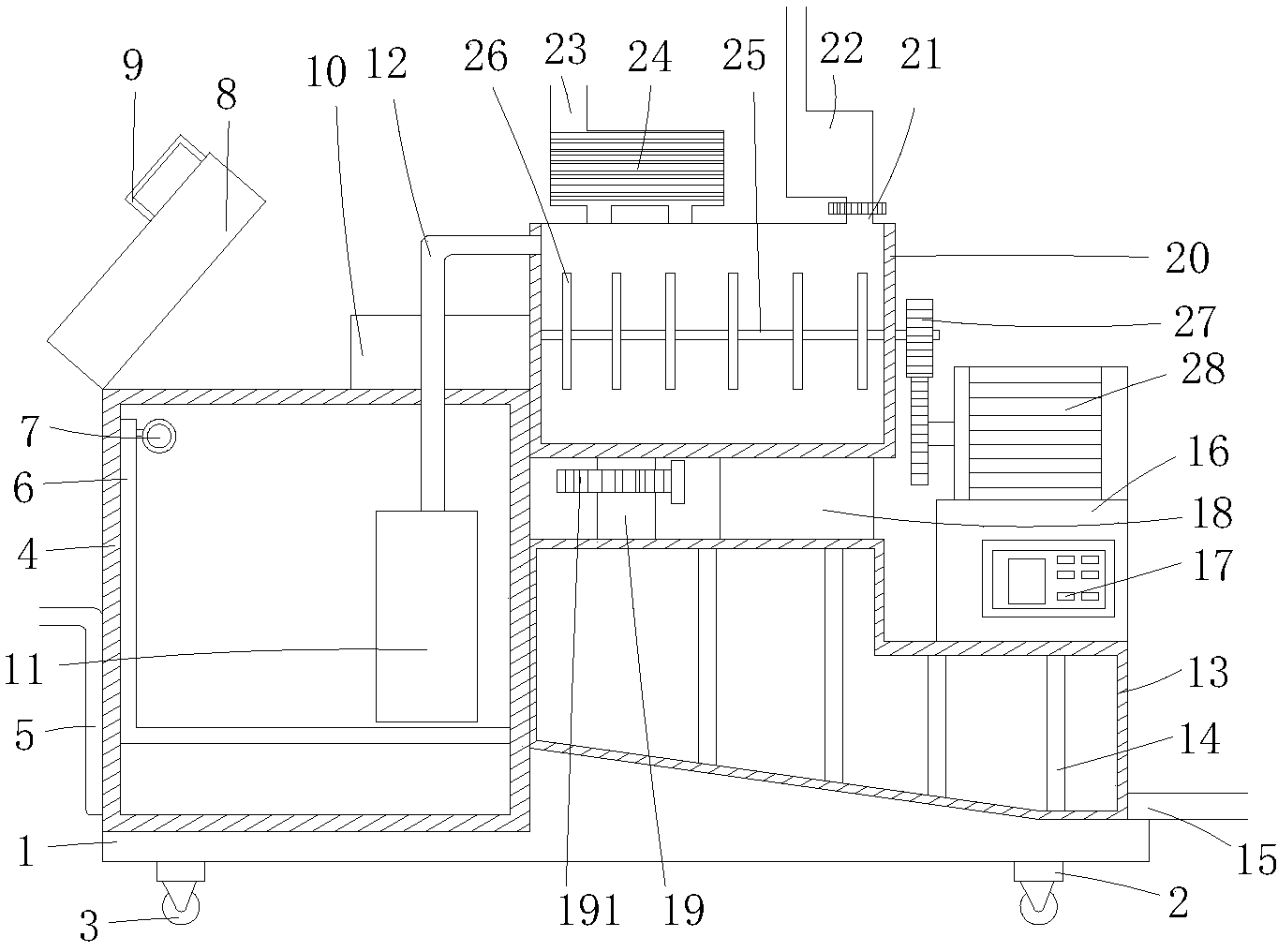

1.一种小型的废水处理装置，包括基座(1)、废水储存箱(4)、集水箱(13) 和反应槽(20)，其特征在于：所述基座(1)的底部左、右两侧均榫接有立板 (2)，所述立板(2)的底部连接有滚轮(3)，所述基座(1)的顶部从左至右 分别连接有废水储存箱(4)和集水管(13)，所述废水储存箱(4)的左侧连接 有废水注入管(5)，所述废水储存箱(4)的内腔设有托网(6)，所述托网(6) 的顶部设有提升泵(11)，所述提升泵(11)的顶部衔接有导管(12)，所述集 水箱(13)的内腔设有过滤网(14)，所述集水箱(13)的右侧连接有排水管(15)， 所述集水箱(13)的顶部从左至右分别连接有通水管(19)和台座(16)，所述 通水管(19)的外围连接有阀门(191)，所述通水管(19)的顶部连接有反应 槽(20)，所述反应槽(20)的顶部从左至右分别连接有通气管(19)和输液管 (21)，所述通气管(19)的顶部连接有净化箱(24)，所述输液管(21)的顶 部连接有药剂容瓶(22)，所述反应槽(20)的内腔中间连接有搅拌轴(25)， 所述搅拌轴(25)的左侧外围连接有传动齿轮(27)，所述台座(16)的正面连 接有控制面板(17)，所述台座(16)的顶部连接有驱动电机(28)。
2.根据权利要求1所述的一种小型的废水处理装置，其特征在于：所述托 网(6)的右侧设有提环(7)。
3.根据权利要求1所述的一种小型的废水处理装置，其特征在于：所述废 水储存箱(4)的顶部从左至右分别连接有开合板(8)和挡板(10)，所述开合 板(8)的顶部连接有拉手(9)。
4.根据权利要求1所述的一种小型的废水处理装置，其特征在于：所述集 水箱(13)的顶部设有立座(18)，所述集水箱(13)底部为左高右低的倾斜结 构设计。
5.根据权利要求1所述的一种小型的废水处理装置，其特征在于：所述搅 拌轴(25)的外围连接有不少于一个搅拌叶(26)。
说明书
一种小型的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种小型的废水处理装置。
背景技术
污水的处理依据化学品生产、环境等因素可以有多种方式。废水处理通常 按所去除物质颗粒大小、性质来确定处理目标。目前，市面上的废水处理装置 大多采用加入药剂的方法，由于缺少合适的反应器，导致药剂和废水的不充分 反应，从而使得药剂不能发挥最大的作用，影响废水的处理效果，造成药剂浪 费巨大，还存在气体净化装置不完善，造成了在发生反应时产生的气体对环境 产生破坏，同时市面上的废水处理装置存在处理效率低，处理效果达不到理想 的效果，结构复杂，操作繁琐，废水排放速度慢，排水管堵塞等因素，难以满 足人们的需求。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种小型的废水处理装 置。
本实用新型通过以下技术方案来实现上述目的：一种小型的废水处理装置， 包括基座、废水储存箱、集水箱和反应槽，所述基座的底部左、右两侧均榫接 有立板，所述立板的底部连接有滚轮，所述基座的顶部从左至右分别连接有废 水储存箱和集水管，所述废水储存箱的左侧连接有废水注入管，所述废水储存 箱的内腔设有托网，所述托网的顶部设有提升泵，所述提升泵的顶部衔接有导 管，所述集水箱的内腔设有过滤网，所述集水箱的右侧连接有排水管，所述集 水箱的顶部从左至右分别连接有通水管和台座，所述通水管的外围连接有阀门， 所述通水管的顶部连接有反应槽，所述反应槽的顶部从左至右分别连接有通气 管和输液管，所述通气管的顶部连接有净化箱，所述输液管的顶部连接有药剂 容瓶，所述反应槽的内腔中间连接有搅拌轴，所述搅拌轴的左侧外围连接有传 动齿轮，所述台座的正面连接有控制面板，所述台座的顶部连接有驱动电机。
优选的，所述托网的右侧设有提环。
优选的，所述废水储存箱的顶部从左至右分别连接有开合板和挡板，所述 开合板的顶部连接有拉手。
优选的，所述集水箱的顶部设有立座，所述集水箱底部为左高右低的倾斜 结构设计。
优选的，所述搅拌轴的外围连接有不少于一个搅拌叶。
本实用新型的有益效果在于：该小型的废水处理装置，反应槽的设置，为 废水和药剂的混合反应提供一个合适的反应场所，药剂容瓶的设置，便于在反 应槽内顺利的加入药剂，托网的设置，有效的减少废水内的悬浮颗粒的含量， 提高了废水的处理效果，搅拌轴的设置，使得废水和药剂均匀的混合在一起， 有利于废水和药剂充分反应，进而提高废水的处理效果，搅拌叶的设置，提高 搅拌的速度和废水与药剂的混合效果，开合板的设置，便于废水储存箱的维护， 集水箱的倾斜设置，便于水的顺利排出，过滤网的设置，减少废水内有害物质 的悬浮颗粒的含量，净化箱的设置，降低了反应后的废水所产生气体内有害物 质的含量，有利于创造了良好的工作环境，本新型实用构造简单，处理效果好， 可推广使用。
