申请日2015.08.12
公开(公告)日2016.02.17
IPC分类号C02F9/08
摘要
本实用新型公开了一种化学镀镍清洗废水综合利用处理装置,包括废水预处理系统、一级R/O系统、二级R/O系统和二级R/O浓缩系统，所述废水预处理系统包括原水池、提升泵、棉芯过滤器、活性炭过滤器和棉芯过滤器。本实用新型在一级R/O系统后面有两个二级R/O系统：一个用于处理一级R/O系统产生的清水，使之可以直接用于电镀水洗生产;另一个用于处理一级R/O系统产生的浓水，使之进一步浓缩，从而能够直接加入到化学镍镀槽中，直接回收利用。此过程中无任何废水产生，但是R/O系统的膜需要定期的清理，以保证其提供长期有效的效果。
权利要求书
1.化学镀镍清洗 废水综合利用处理装置,其特征在于,包括废水预处理系统、一级R/O系统、二级R/O系统和二级R/O浓缩系统，所述废水预处理系统包括原水池、提升泵、棉芯过滤器、活性炭过滤器和棉芯过滤器，所述原水池、提升泵、棉芯过滤器、活性炭过滤器和棉芯过滤器、一级R/O系统、二级R/O系统依次连接，所述棉芯过滤器、一级R/O系统之间设有第一输送泵，所述一级R/O系统、二级R/O系统之间设有第二输送泵，所述一级R/O 系统通过第三输送泵连接有二级R/O浓缩系统，所述二级R/O系统通过第四输送泵连接有二级R/O浓缩系统，所述二级R/O系统一端连接有化学镀镍水洗槽，所述二级R/O浓缩系统一端连接有化学镀镍槽。
2.根据权利要求1所述的化学镀镍清洗废水综合利用处理装置,其特征在于,所述棉芯过滤器中配有5μm的PP滤芯，对预处理起到最后保安作用，防止管路中微粒进入R/O泵，以免损坏R/O泵和膜组件。
3.根据权利要求1所述的化学镀镍清洗废水综合利用处理装置,其特征在于,所述一级R/O系统由多介质过滤器、精密过滤器、棉芯过滤器、碳芯过滤器、控制器、一级高压泵、R/O膜、一级水箱构成。
4.根据权利要求1所述的化学镀镍清洗废水综合利用处理装置,其特征在于,所述二级R/O系统由二级高压泵、R/O膜、紫外线杀菌器、二级水箱构成。
5.根据权利要求1所述的化学镀镍清洗废水综合利用处理装置,其特征在于,所述二级R/O浓缩系统由二级高压泵、R/O膜、紫外线杀菌器、二级浓缩水箱构成。
说明书
化学镀镍清洗废水综合利用处理装置
技术领域
本实用新型涉及化学废水综合利用领域，具体涉及一种化学镀镍清洗废水综合利用处理装置。
背景技术
以往的关于化学镀镍废水处理的技术、工艺等都是或者倾向于处理废水，或者倾向于利用，而本申请我们强调的是化学镀镍废水的综合利用处理，既包括利用也包括处理，我们的目标是零废水排放，当然了肯定会有一些固体的以废物或盐的形式排放或加以重新利用。
实用新型内容
为解决实现上述目的，本实用新型提供了一种化学镀镍清洗废水综合利用处理装置。
为实现上述目的，本实用新型采取的技术方案为：

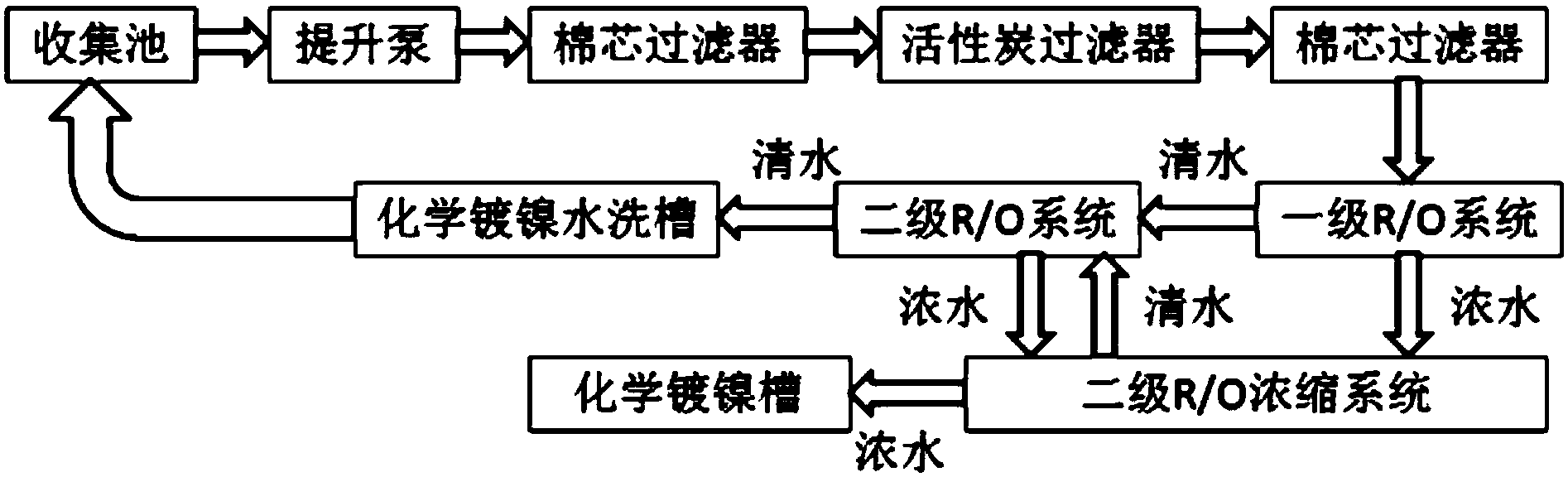

化学镀镍清洗废水综合利用处理装置,包括废水预处理系统、一级R/O系统、二级R/O系统和二级R/O浓缩系统，所述废水预处理系统包括原水池、提升泵、棉芯过滤器、活性炭过滤器和棉芯过滤器，所述原水池、提升泵、棉芯过滤器、活性炭过滤器和棉芯过滤器、一级R/O系统、二级R/O系统依次连接，所述棉芯过滤器、一级R/O系统之间设有第一输送泵，所述一级R/O 系统、二级R/O系统之间设有第二输送泵，所述一级R/O系统通过第三输送泵连接有二级R/O浓缩系统，所述二级R/O系统通过第四输送泵连接有二级 R/O浓缩系统，所述二级R/O系统一端连接有化学镀镍水洗槽，所述二级R/O 浓缩系统一端连接有化学镀镍槽。
作为优选,所述棉芯过滤器中配有5μm的PP滤芯，对预处理起到最后保安作用，防止管路中微粒进入R/O泵，以免损坏R/O泵和膜组件。
作为优选，所述一级R/O系统由多介质过滤器、精密过滤器、棉芯过滤器、碳芯过滤器、控制器、一级高压泵、R/O膜、一级水箱构成。
作为优选,所述二级R/O系统由二级高压泵、R/O膜、紫外线杀菌器、二级水箱构成。
作为优选,所述二级R/O浓缩系统由二级高压泵、R/O膜、紫外线杀菌器、二级浓缩水箱构成本实用新型具有以下有益效果：
在一级R/O系统后面有两个二级R/O系统：一个用于处理一级R/O系统产生的清水，使之可以直接用于电镀水洗生产;另一个用于处理一级R/O系统产生的浓水，使之进一步浓缩，从而能够直接加入到化学镍镀槽中，直接回收利用。此过程中无任何废水产生，但是R/O系统的膜需要定期的清理，以保证其提供长期有效的效果。
