申请日2015.05.08
公开(公告)日2015.07.22
IPC分类号C02F9/04
摘要
本发明提供了一种快速精细污水处理装置。该快速精细污水处理装置由底座(1)、罐体(2)组成。罐体(2)为立式，侧面中部设有人孔(3)、侧面下部设有反冲洗口(6)，底部设有出水口(5)、污水入口(7)。本发明的快速精细污水处理装置适用于含油污水的处理，适应性强、设备便携灵活，处理效率高，成本少。
权利要求书
1.一种快速精细污水处理装置，其特征在于：包含底座(1)、罐体(2);所述罐体(2)为立式，侧面中部设有人孔(3)、侧面下部设有反冲洗口(6)，底部设有出水口(5)、污水入口(7);所述罐体(2)内部圆筒空间填充有高弹性材料(10)、粗粒化材料(11)，粗粒化材料(11)位于罐体(2)内部中心区域，通过隔板(13)与高弹性材料(10)隔开，填充材料底部设有阻油板(9);所述隔板(13)与罐体(2)底部封头联接，污水入口(7)与隔板(13)围成的空间相通，出水口(5)与隔板(13)外围的空间相通;所述阻油板(9)为多空状结构。
2.根据权利要求1所述的快速精细污水处理装置，其特征在于：罐体(2)顶部封头空间上部设有聚油碗(12)，聚油碗(12)与出油管(4)相连;罐体(2)底部封头空间与反冲洗口(6)相通，污水入口(7)处设有消泡器(8)。
3.根据权利要求1所述的快速精细污水处理装置，其特征在于：高弹性材料(10)采用高弹性高密度树酯;粗粒化材料(11)采用亲油性物质与斥油物质形成的复合材料;阻油板(9)采用阻油材料。
说明书
快速精细污水处理装置
技术领域
本发明属于污水处理领域，适用于能够产生含油污水的各个行业。
背景技术
目前污水处理已经成为各行各业的一个重要问题，尤其是油田污水的处理。现有污水处理装过滤精度低，反冲洗时间短，且反冲洗时容易造成填料混乱，污水处理效率低。
发明内容
为了克服现有技术存在的不足，本发明提供一种快速精细污水处理装置，该装置采用特殊填料及填充方式，其适应性强、设备便携灵活，处理效率高。
本发明是通过以下技术措施实现：

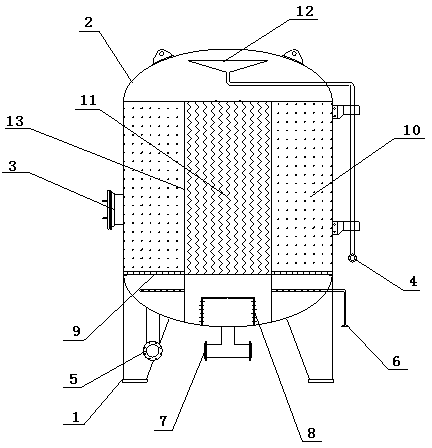

快速精细污水处理装置包含底座(1)、罐体(2);所述罐体(2)为立式，侧面中部设有人孔(3)、侧面下部设有反冲洗口(6)，底部设有出水口(5)、污水入口(7);所述罐体(2)内部圆筒空间填充有高弹性材料(10)、粗粒化材料(11)，粗粒化材料(11)位于罐体(2)内部中心区域，通过隔板(13)与高弹性材料(10)隔开，填充材料底部设有阻油板(9);所述隔板(13)与罐体(2)底部封头联接，污水入口(7)与隔板(13)围成的空间相通，出水口(5)与隔板(13)外围的空间相通;所述阻油板(9)为多空状结构。
罐体(2)顶部封头空间上部设有聚油碗(12)，聚油碗(12)与出油管(4)相连;罐体(2)底部封头空间与反冲洗口(6)相通，污水入口(7)处设有消泡器(8)。
高弹性材料(10)采用高弹性高密度树酯;粗粒化材料(11)采用亲油性物质与斥油物质形成的复合材料;阻油板(9)采用阻油材料。
本发明的有益效果是，设备操作简单，处理效率高，成本低，无需添加化学助剂，没有二次污染。
