申请日2015.04.13
公开(公告)日2015.07.22
IPC分类号F28D11/02
摘要
本实用新型公开了一种废水热能回收再利用装置，包括方形箱体，位于方形箱体内的旋转盘，贯穿旋转盘并延伸至方形箱体外侧的清水管道，清水管道左端通过清水进口弯头与进水管道连接，右端通过清水出口弯头与清水出口管连接，方形箱体右侧下部通过污水入口弯头与废水接口管连接，左侧上部通过污水出口管道和污水出口弯头与污水处理管道连接，旋转盘通过三相异步电机带动旋转。该装置采用液体对流进行热交换，通过三相异步电机带动旋转盘转动增加废水与转盘的接触表面积，从而提高热能交换效果，不仅可以有效降低污水温度还能回收热量再利用，降低生产成本，节约能源。

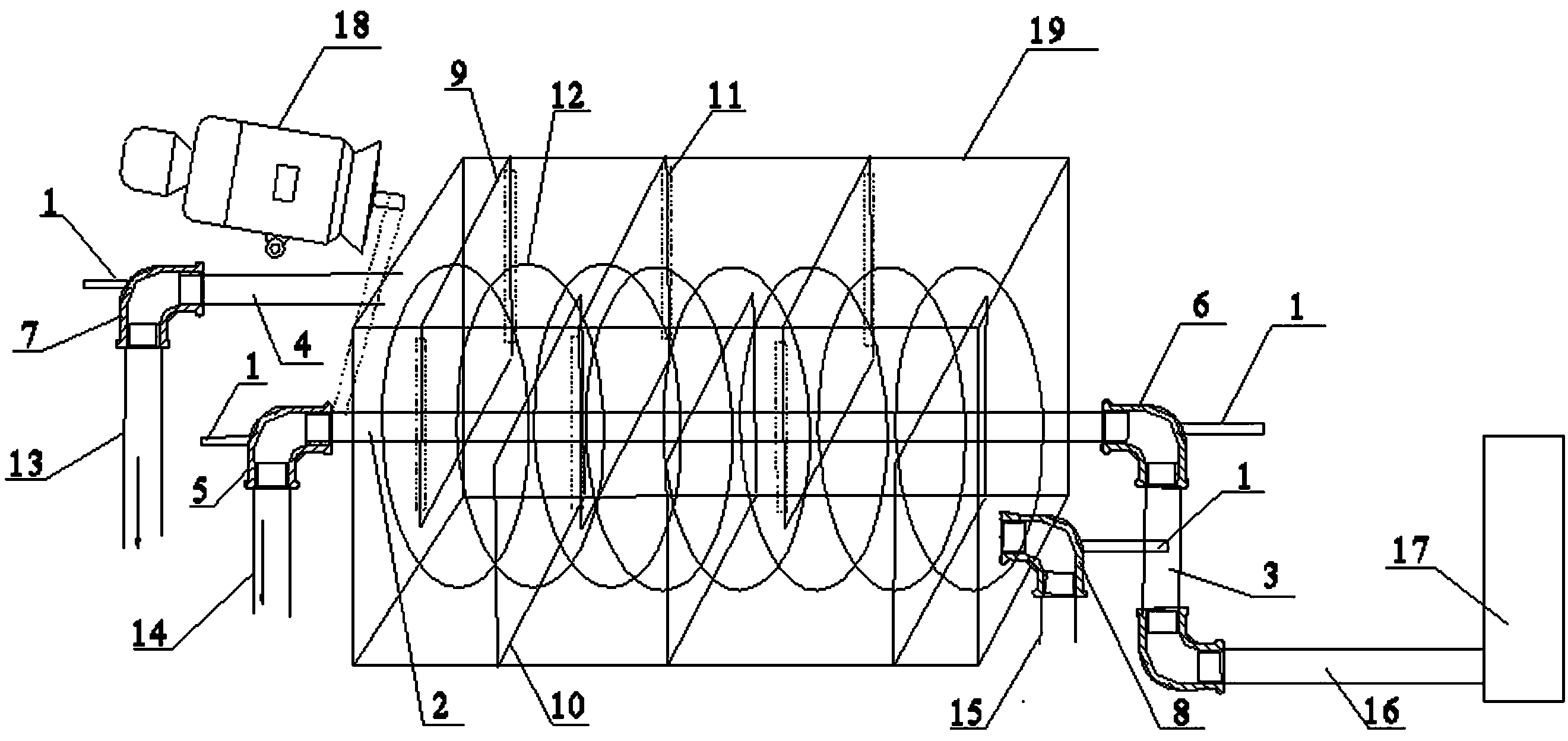

摘要附图
权利要求书
1.一种废水热能回收再利用装置，其特征在于，包括方形箱体，位于所述方形箱体内的旋转盘，贯穿所述旋转盘并延伸至方形箱体外侧的清水管道，所述清水管道左端通过清水进口弯头与进水管道连接，右端通过清水出口弯头与清水出口管连接，所述方形箱体右侧下部通过污水入口弯头与废水接口管连接，左侧上部通过污水出口管道和污水出口弯头与污水处理管道连接，所述旋转盘通过三相异步电机带动旋转。
2.根据权利要求1所述的一种废水热能回收再利用装置，其特征在于，所述方形箱体内设有下挡板和上挡板，所述上挡板通过方形箱体内壁焊接的沟槽固定。
3.根据权利要求1所述的一种废水热能回收再利用装置，其特征在于，所述清水进口弯头、清水出口弯头、污水入口弯头和污水出口弯头各设有一个温度计测量水温。
说明书
一种废水热能回收再利用装置
技术领域
本实用新型涉及热交换设备技术领域，具体是一种废水热能回收再利用装置。
背景技术
纺织印染前后处理的的过程中，连续化生产需要经过煮漂机、丝光机和洗水机，其中织物上的浆料需要清水加温后洗涤除去，洗涤之后就会产生较多含热量高的废水，如果这些高温废水经过下水道流入污水处理站后直接抽入厌氧池，会造成厌氧池细菌死亡而达不到或降低处理效果，所以需要对高温废水降温，若是增添冷却塔，就会增加运营成本，而且如果不回收废水中的热能还会造成能源浪费。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种废水热能回收再利用装置，不仅可以有效降低污水温度还能回收热量再利用，降低生产成本，节约能源。
为实现上述目的，本实用新型采用如下技术方案：一种废水热能回收再利用装置，包括方形箱体，位于所述方形箱体内的旋转盘，贯穿所述旋转盘并延伸至方形箱体外侧的清水管道，所述清水管道左端通过清水进口弯头与进水管道连接，右端通过清水出口弯头与清水出口管连接，所述方形箱体右侧下部通过污水入口弯头与废水接口管连接，左侧上部通过污水出口管道和污水出口弯头与污水处理管道连接，所述旋转盘通过三相异步电机带动旋转。
所述方形箱体内设有下挡板和上挡板，所述上挡板通过方形箱体内壁焊接的沟槽固定。
所述清水进口弯头、清水出口弯头、污水入口弯头和污水出口弯头各设有一个温度计测量水温。
本实用新型具有如下优点：采用液体对流，进行热交换，通过三相异步电机带动旋转盘转动增加废水与转盘的接触表面积，从而提高热能交换效果;采用上挡板、下挡板作导流，进一步增加废水与转盘的接触面积和接触时间，可确保热交换充分;在清水进出口和污水出入口设有温度计，可观察到温度交换情况，降低热能损失，同时提高进水温度，降低污水温度，降低成本。
