申请日2015.04.13
公开(公告)日2015.07.08
IPC分类号A47K3/00; A47G27/02
摘要
本发明公开了一种可回收淋浴废水再利用的防滑地垫包括：防滑地垫主体、可活动导水机构，其设计要点在于：防滑地垫主体与可活动导水机构为两个分离的主体;防滑地垫主体一面设置有防滑吸盘，防滑地垫主体另一面向内凹形成用于收容淋浴废水的收集腔，该收集腔中设置有凸台状排水结构，该凸台状排水结构上面有脚踏板;可活动导水机构包括抽水管及设置在抽水管的入水口端处的抽空延时预警装置，抽水管的入水口端伸入收集腔底，抽水管的入水口端通过联接件与所述防滑地垫主体联接。本发明提供一种既可以实现如浴室防滑地垫一样轻巧美观的使用效果又可以高效平稳的回收淋浴废水再利用的防滑地垫。

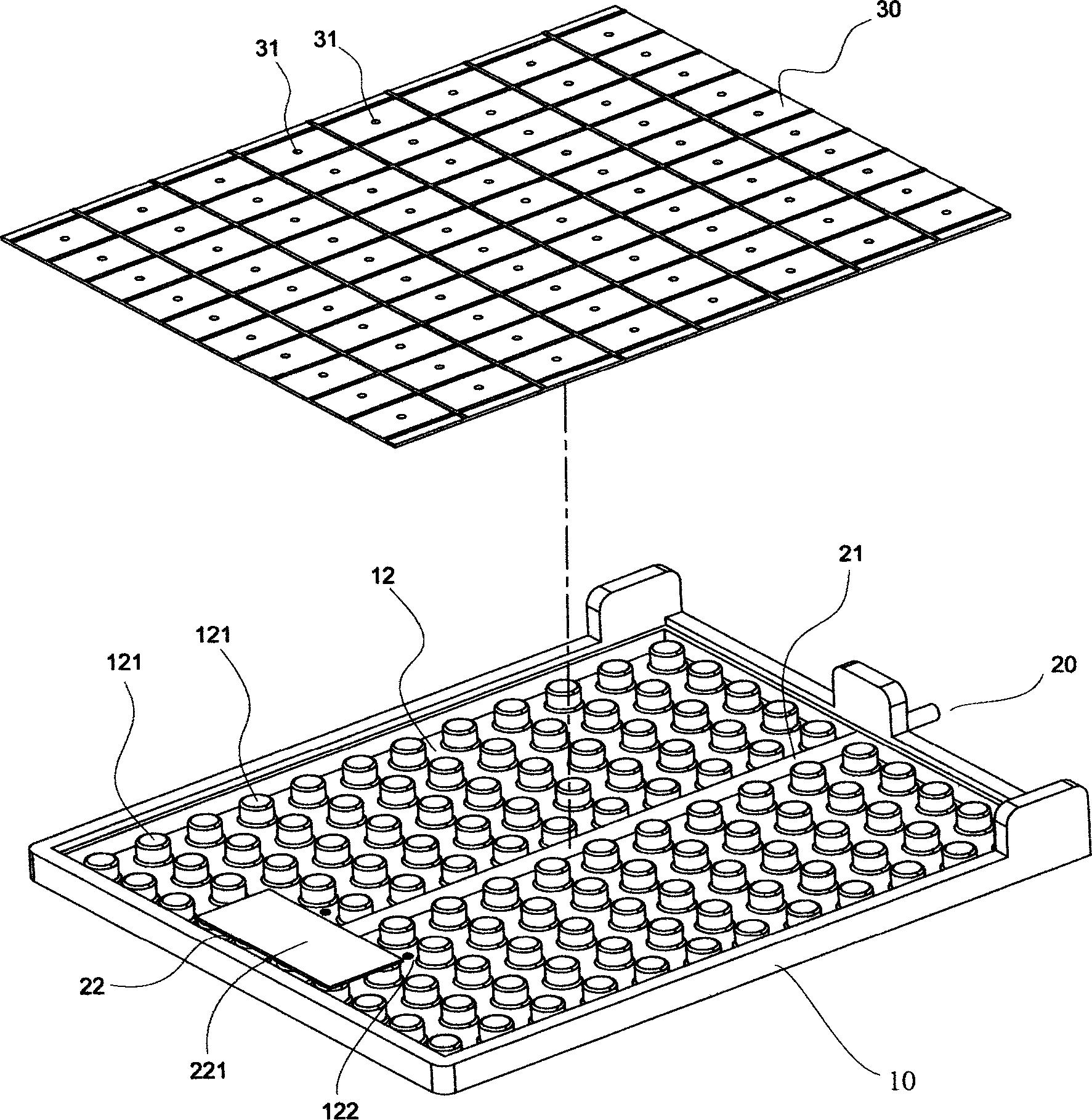

摘要附图
权利要求书
1.一种可回收淋浴废水再利用的防滑地垫包括：防滑地垫主体、可活动导 水机构，其特征在于：所述防滑地垫主体与可活动导水机构为两个分离的主体; 所述防滑地垫主体一面设置有防滑吸盘，所述防滑地垫主体另一面向内凹形成 用于收容淋浴废水的收集腔，该收集腔中设置有凸台状排水结构，该凸台状排 水结构上面有脚踏板;所述可活动导水机构包括抽水管及设置在抽水管的入水 口端处的抽空延时预警装置，抽水管的入水口端伸入收集腔底，抽水管的入水 口端通过联接件与所述防滑地垫主体联接。
2.如权利要求1所述的一种可回收淋浴废水再利用的防滑地垫，其特征在 于，所述抽水管的入水口端通过一个扣件固定在该收集腔的底部，该抽水管的 末端延伸出该收集腔外部。
3.如权利要求1所述的一种可回收淋浴废水再利用的防滑地垫，其特征在 于，所述抽空延时预警装置设置包括活动浮板及上窄下宽的水嘴，活动浮板放 置于抽水管入口处上方，上窄下宽的水嘴安装在抽水管入口。
4.如权利要求1所述的一种可回收淋浴废水再利用的防滑地垫，其特征在 于，所述凸台状排水结构为若干个凸台状体或凸台状、面状组合体。
5.如权利要求1所述的一种可回收淋浴废水再利用的防滑地垫，其特征在 于，所述脚踏板为脚踏软胶板，该脚踏软胶板上开设有呈网状分布的水孔。
6.如权利要求1所述的一种可回收淋浴废水再利用的防滑地垫，其特征在 于，所述防滑地垫主体底部设置有渗水孔。
7.如权利要求1所述的一种可回收淋浴废水再利用的防滑地垫，其特征在 于，所述脚踏板为脚踏软胶板，该脚踏软胶板上开设有呈网状分布的水孔。
说明书
一种可回收淋浴废水再利用的防滑地垫
技术领域
本发明涉及一种可回收淋浴废水再利用的防滑地垫。
背景技术
伴随人们生活水平的提高，人们对安全意识的增强，淋浴防滑地垫在悄然兴起，淋室防滑地垫以其实用和美观深受人们所喜爱。但是这种防滑地垫的作用仅仅是防滑，淋浴后的废水不可收集再利用。目前现有技术的废水收集器都是一些盘状类的接水器排水口固定位置式的。由于不同的使用场所地面的斜度和斜度方向是不相同的，导致排水口固定位置式的接水器在不同的使用场合下保持不了排水口的位置永远位于接水器的水位最低点。因此传统的接水器往往要增加接水器的体积才能取得适用的排水水位从而导致效率低、体积大、笨重、成本高、不易清洗、容易滋生细菌、很难实现如浴室防滑地垫一样轻巧美观的使用效果，所以难以被人们所接受，市场推广应用受到很大的限制。
发明内容
为解决上述问题本发明提供一种既可以实现如浴室防滑地垫一样轻巧美观的使用效果又可以高效平稳的回收淋浴废水再利用的防滑地垫。本发明提供的一种可回收淋浴废水再利用的防滑地垫技术方案如下：
一种可回收淋浴废水再利用的防滑地垫包括：防滑地垫主体、可活动导水机构，其特征在于：所述防滑地垫主体与可活动导水机构为两个分离的主体;所述防滑地垫主体一面设置有防滑吸盘，所述防滑地垫主体另一面向内凹形成用于收容淋浴废水的收集腔，该收集腔中设置有凸台状排水结构，该凸台状排水结构上面有脚踏板;所述可活动导水机构包括抽水管及设置在抽水管的入水口端处的抽空延时预警装置，抽水管的入水口端伸入收集腔底，抽水管的入水口端通过联接件与所述防滑地垫主体联接。
进一步的特征为可活动导水机构的抽水管，所述抽水管的首端通过一个扣件固定在该收集腔的底部，该抽水管的末端延伸出该收集腔外部。使得抽水管的抽水口可以移动安装于防滑地垫主体收容淋浴废水的收集腔内，从而适应不同的使用场合使抽水口可以一直保持在收集腔内的水位最低点。可以减少防滑地垫主体的厚度。
进一步的特征为抽空延时预警装置设置包括活动浮板及上窄下宽的水嘴，活动浮板放置于抽水管入口处上方，上窄下宽的水嘴安装在抽水管入口。由于抽水管抽水口容易形成旋涡导致抽真空，影响抽水的平稳性，所以在抽水口上方液面放置一活动浮板将明旋涡改变为暗旋涡，提高了抽水的平稳性。安装在抽水管入口的上窄下宽的水嘴，在水位下降到上部窄口处时空气进入抽水管是由少到多的过程通过进入抽水管空气量的值可以提前测量出水位高度，从而给抽水装置提供抽取水量的参考值，与常规探头式水位探测器相比简化了结构减少了水位探测器的电安全隐患。
进一步的特征为凸台状排水结构为若干个凸台状体或凸台状、面状组合体。挡排水结构的作用是减少收集腔的容积，在应用于淋浴废水中的余热再利用场合下减少收集腔中的储水量可以缩短预热时间节约能源。
进一步的特征为防滑地垫主体的收集腔中设置的脚踏板，脚踏板为网状软胶体。网状脚踏板除了踏脚作用还可以过滤毛发杂物作用，还可以让淋浴废水流经人体后最快速的落入到收集腔内防止热量过快散失节约能源。
进一步的特征为防滑地垫主体，其特征在于，所述防滑地垫主体底部设置有最少一个渗水孔。淋浴过后，渗水孔可以使残留在收集腔内的废水渗漏干净防止滋生细菌，还可以缩短预热时间节约能源。
本发明与现有技术相比，具有以下优点和有益效果：
1、既可以实现如浴室防滑地垫一样轻巧美观的使用效果又可以高效平稳的回收淋浴废水再利用;
2、大大的减少了废水收集器的体积，降低了成本。
3、便宜于安装降低了安装成本;
4、大大的提高了淋浴废水余热再利用效率，缩短预热时间节约能源;
5、便于清洗，不易滋生细菌;
