申请日2015.05.09
公开(公告)日2015.10.07
IPC分类号C02F9/08
摘要

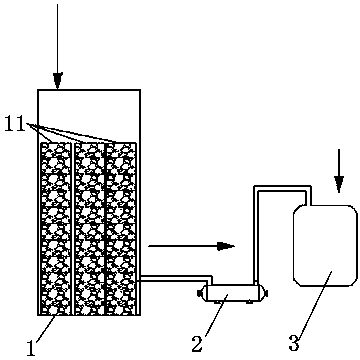

一种船舶空调冷凝水处理系统，包括依序连接的预处理柜(1)、紫外消毒器(2)和清水柜(3)，预处理柜(1)中放置有活性炭滤芯(11)，紫外消毒器(2)中安装有紫外线灯。其优点是实现了污水的中水回用;本系统采用活性炭可以有效吸附冷凝水中的粉尘、细菌等，消除了使用过程中的不舒适感，紫外线消毒器能够达到杀菌的目的，出水具有无刺激性气味，无腐蚀性等优点且维修保养方便。
权利要求书
1. 一种船舶空调冷凝水处理系统，其特征在于：包括依序连接的预处理柜(1)、紫外消毒器(2)和清水柜(3)，预处理柜(1)中放置有活性炭滤芯(11)，紫外消毒器(2)中安装有紫外线灯，所述连接系通过管件连接。
说明书
船舶空调冷凝水处理系统
技术领域
本实用新型涉及空气调节，涉及用于排走冷凝液的装置，尤指一种船舶空调冷凝水处理系统。
背景技术
现在，空调已广泛使用于船舶上。空调制冷时，产生冷凝水。现有技术的船舶空调冷凝水是直接排放到船外的，对于船舶珍贵的水资源来说，是个重大浪费。如果能将冷凝水处理后回收利用，可有效缓解船上水资源紧张问题。
发明内容
针对现有技术的缺失和需要，本实用新型的目的在于提供一种船舶空调冷凝水处理系统。使处理后的水能达到中水回用的要求。
本实用新型解决其技术问题所采用的技术方案是：提供一种船舶空调冷凝水处理系统，包括依序连接的预处理柜、紫外消毒器和清水柜，预处理柜中放置有活性炭滤芯，紫外消毒器中安装有紫外线灯，所述连接系通过管件连接。
空调产生的冷凝水先通过收集装置进入到本系统的预处理柜，经过柜内活性炭过滤后进入到紫外消毒器进行消毒，消毒后的水进入到清水柜作为回用水，整个处理过程结束。
(1) 预处理柜
预处理柜中放有集成块的活性炭滤芯，滤芯采用吸附比表面积大、透水性强的活性炭材料制作而成，采用快开式结构安装方式，方便快速更换滤芯，降低维护强度。通过活性炭的物理吸附作用，可以去出全部粉尘和部分细菌。
(2) 紫外消毒器
空调冷凝水通过预处理柜，去除了全部粉尘和部分细菌，剩余细菌通过紫外消毒器理紫外灯产生的紫外线，破坏细菌染色体结构达到杀死细菌的目的。
(3) 清水柜
清水柜的功能作为暂时存储处理好的中水。
本实用新型的有益效果是：
(1) 实现了污水的中水回用;目前空调冷凝水的处理只是收集后进行电解消毒，电解消毒对空气冷凝水形成中的细菌有消毒作用，而存在的粉尘没做任何处理，因而中水回用水中固体悬浮物(TDS)不达标。本系统采用活性炭可以有效吸附冷凝水中的粉尘、细菌等，消除了使用过程中的不舒适感，另外本系统采用的紫外线消毒器能够达到杀菌的目的，相比于电解消毒产生的次氯酸钠消毒方法，本装置的出水具有无刺激性气味，无腐蚀性等优点。
(2) 维修保养方便。本系统的活性炭采用活性炭滤芯集成设计。当吸附作用降低时，只需更换滤芯即可，更换滤芯可回收清洗并重新使用;紫外消毒器主要利用紫外线进行杀菌，紫外线的产生主要是通过紫外灯产生，紫外灯出现故障后只需换好紫外灯，即可正常工作。而常规的电解消毒装置通过电解水产生所需要的离子进行杀菌。在过程过程中产生结垢物质的副产物，维护时，需要对整个装置进行除垢清理，加大了保养难度，增加了工作量。
