申请日2015.04.14
公开(公告)日2015.09.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种多层污水处理罐，包括水平设置的罐体，罐体两端分别设置有入水口和出水口，隔板一、隔板二、隔板三和隔板四将罐体分为沉淀室、净化室、厌氧室、好氧室和储水室，沉淀室底部设置有出污口，出污口内侧设置有挡板，隔板一上方设置有进水口一，净化室上方设置有药剂喷口、絮凝剂喷口和搅拌轴，隔板二下方设置有进水口二，隔板三、隔板四上方依次设置有进水口三和进水口四，本实用新型结构简单，操作方便，过滤效果好。

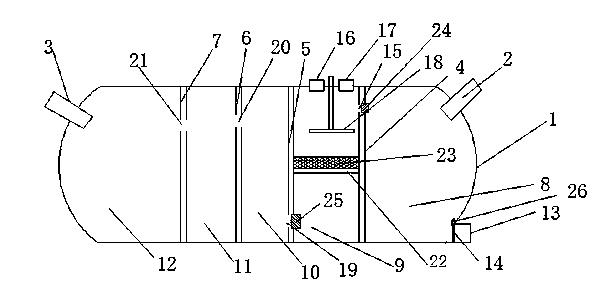

摘要附图
权利要求书
1.一种多层污水处理罐，包括水平设置的罐体，所述罐体两端分别设置有入水口和出水口，其特征在于，所述隔板一、隔板二、隔板三和隔板四将罐体分为沉淀室、净化室、厌氧室、好氧室和储水室，所述沉淀室底部设置有出污口，所述出污口内侧设置有挡板，所述隔板一上方设置有进水口一;
所述净化室上方设置有药剂喷口、絮凝剂喷口和搅拌轴，所述隔板二下方设置有进水口二，所述隔板三、隔板四上方依次设置有进水口三和进水口四。
2.根据权利要求1所述的一种多层污水处理罐，其特征在于，所述进水口一上设置有除杂栅格，所述进水口二上设置有竹炭层滤网。
3.根据权利要求2所述的一种多层污水处理罐，其特征在于，所述净化室中部设置有支撑板，所述支撑板上铺设有砂砾层。
4.根据权利要求3所述的一种多层污水处理罐，其特征在于，所述挡板通过弹簧安装出污口上，且挡板大于出污口的直径。
说明书
一种多层污水处理罐
技术领域
本方面涉及污水处理领域，尤其涉及一种多层污水处理罐。
背景技术
随着现代社会的发展，污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对污水进行处理显得尤为重要。现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，也较为复杂。
发明内容
本实用新型的目的就是要提供一种多层污水处理罐，通过本实用新型解决现有技术处理速度慢、效果不理想的技术问题。
为了实现上述目的，本实用新型采用如下技术方案：
一种多层污水处理罐，包括水平设置的罐体，所述罐体两端分别设置有入水口和出水口，所述隔板一、隔板二、隔板三和隔板四将罐体分为沉淀室、净化室、厌氧室、好氧室和储水室，所述沉淀室底部设置有出污口，所述出污口内侧设置有挡板，所述隔板一上方设置有进水口一;
所述净化室上方设置有药剂喷口、絮凝剂喷口和搅拌轴，所述隔板二下方设置有进水口二，所述隔板三、隔板四上方依次设置有进水口三和进水口四;
在上述技术方案的基础上，本实用新型还可以做如下改进：
进一步，所述进水口一上设置有除杂栅格，所述进水口二上设置有竹炭层滤网，采用本步的有益效果通过除杂栅格过滤一些固体杂质;
进一步，所述净化室中部设置有支撑板，所述支撑板上铺设有砂砾层;
进一步，所述挡板通过弹簧安装出污口上，且挡板大于出污口的直径，采用本步的有益效果是在平常使用时，污水不会从出污口排出，使用一段时间后，可以通过一些器具，捅开挡板，将固体杂质排出;
本实用新型将进水口一设置在上方，保证污水经过初步沉淀以后进入净化室，减少净化室药剂、絮凝剂的用量，通过在进水口二设置有竹炭层滤网，能够有效防止絮状物质进入厌氧室，通过砂砾层能够进一步处理絮状物质。
本实用新型的有益效果：
1.本实用新型通过沉淀室，可以对污水进行初步沉淀，通过弹簧和挡板的配合，能够方便排出固体杂质;
2.本实用新型通过设置竹炭层滤网和砂砾层，能够进一步处理絮状物质;
3.本实用新型结构简单，操作方便，过滤效果好。
