申请日2015.04.14
公开(公告)日2015.08.19
IPC分类号C02F9/10
摘要
本实用新型涉及一种焚烧飞灰预处理产生的衍生废水处理系统。目的是克服现有技术中的不足，提供一种焚烧飞灰预处理产生的衍生废水处理系统。方案：一种焚烧飞灰预处理产生的衍生废水处理系统，它包括气浮池、膜处理系统和三效蒸发脱盐系统;其中气浮池的出水口与膜处理系统的进水口相连;膜处理系统的产水口一方面与外部清水池相连，另一方面与三效蒸发脱盐系统相连，用于向其提供冷却水，膜处理系统的废水口与三效蒸发脱盐系统的进水口相连;三效蒸发脱盐系统的冷凝水出口与外部清水池相连。本实用新型适用于环境保护领域中的危险废物预处理衍生废水处理技术领域。

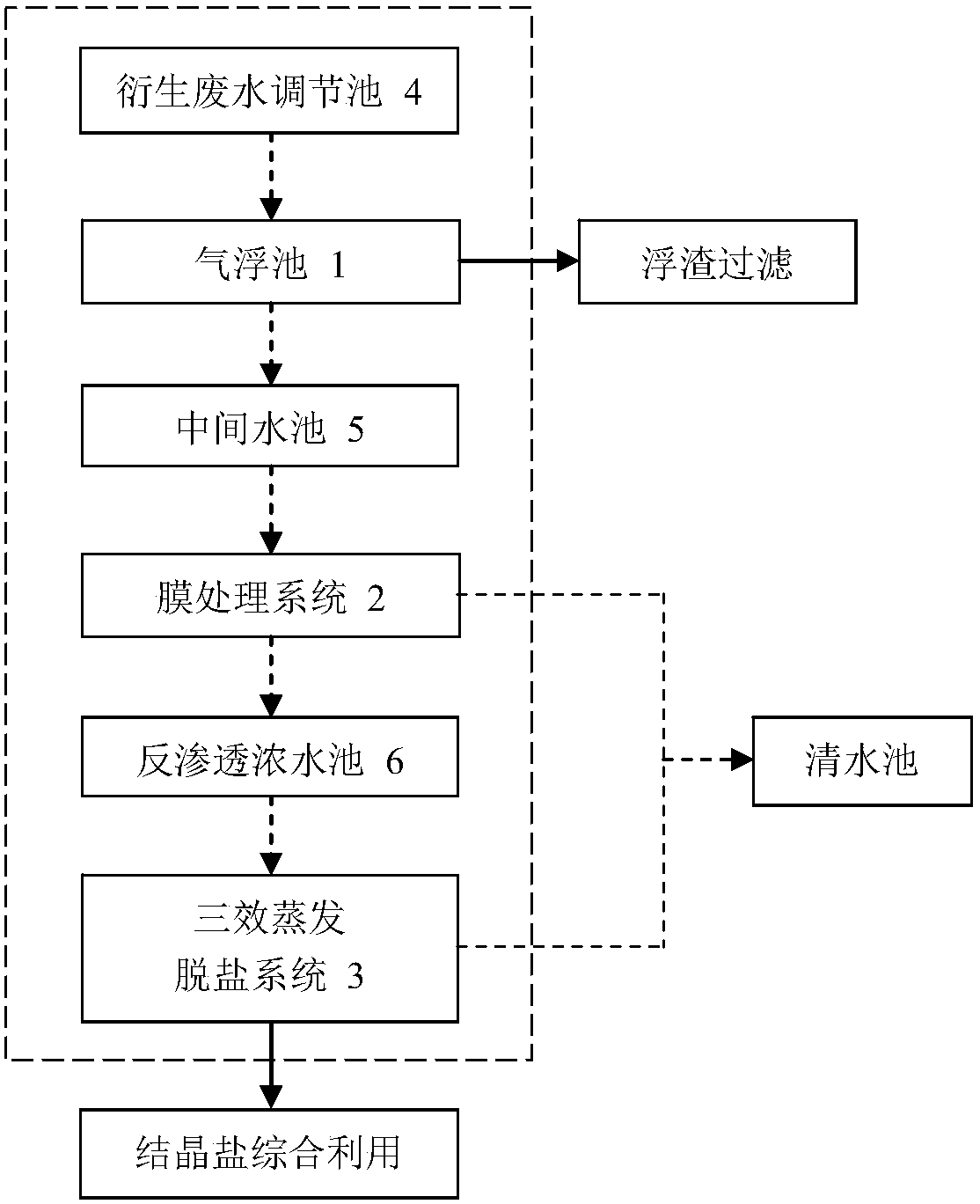

摘要附图
权利要求书
1.一种焚烧飞灰预处理产生的衍生废水处理系统，其特征在于：它包括气 浮池(1)、膜处理系统(2)和三效蒸发脱盐系统(3);其中气浮池(1)的出 水口与膜处理系统(2)的进水口相连;膜处理系统(2)的产水口一方面与外 部清水池相连，另一方面与三效蒸发脱盐系统(3)相连，用于向其提供冷却水， 膜处理系统(2)的废水口与三效蒸发脱盐系统(3)的进水口相连;三效蒸发 脱盐系统(3)的冷凝水出口与外部清水池相连。
2.根据权利要求1所述的焚烧飞灰预处理产生的衍生废水处理系统，其特 征在于：所述膜处理系统(2)包括相互连通、且按水流方向依次布置的微滤膜 系统和反渗透脱盐系统;所述气浮池(1)的出水口与微滤膜系统的进水口相连， 所述反渗透脱盐系统的反渗透产水口即为所述膜处理系统(2)的产水口，所述 反渗透脱盐系统的反渗透浓水口即为所述膜处理系统(2)的废水口。
3.根据权利要求2所述的焚烧飞灰预处理产生的衍生废水处理系统，其特 征在于：所述膜处理系统(2)还包括一多介质过滤器，该多介质过滤器的进水 口与气浮池(1)的出水口相连，出水口与微滤膜系统的进水口相连。
4.根据权利要求1或2或3所述的焚烧飞灰预处理产生的衍生废水处理系 统，其特征在于：所述衍生废水处理系统还包括一衍生废水调节池(4)，用于 存储焚烧飞灰漂洗后的废水，其出水口与气浮池(1)的进水口相连。
5.根据权利要求1或2或3所述的焚烧飞灰预处理产生的衍生废水处理系 统，其特征在于：所述衍生废水处理系统还包括一布置于气浮池(1)和膜处理 系统(2)之间的中间水池(5)。
6.根据权利要求1或2或3所述的焚烧飞灰预处理产生的衍生废水处理系 统，其特征在于：所述衍生废水处理系统还包括一布置于膜处理系统(2)和三 效蒸发脱盐系统(3)之间的反渗透浓水池(6)。
说明书
一种焚烧飞灰预处理产生的衍生废水处理系统
技术领域
本实用新型属于环境保护领域中的危险废物预处理衍生废水处理技术领 域，特别涉及处理衍生废水中污染物及盐分回收利用，使废水达标后循环利用， 具体为一种焚烧飞灰预处理产生的衍生废水处理系统。
背景技术
随着固体废物焚烧处理的迅猛发展，焚烧飞灰的产量越来越大。国内外现 有的焚烧飞灰无害化、资源化利用的最佳方式，就是水泥窑协同处置，但由于 飞灰中含有大量的水泥生产有害成分，如直接处置，会造成生产无法正常进行， 严重影响水泥产品质量，需要进行预处理后才能安全利用。但焚烧飞灰预处理 时，会产生大量含有高盐分、低有机物浓度、高悬浮物的衍生废水，如果直接 排放会造成环境污染，且会造成飞灰预处理成本增加，造成水资源浪费。
发明内容
本实用新型的目的是克服现有技术中的不足，提供一种焚烧飞灰预处理产 生的衍生废水处理系统。
本实用新型所采用的技术方案是：一种焚烧飞灰预处理产生的衍生废水处 理系统，它包括气浮池、膜处理系统和三效蒸发脱盐系统;其中气浮池的出水 口与膜处理系统的进水口相连;膜处理系统的产水口一方面与外部清水池相连， 另一方面与三效蒸发脱盐系统相连，用于向其提供冷却水，膜处理系统的废水 口与三效蒸发脱盐系统的进水口相连;三效蒸发脱盐系统的冷凝水出口与外部 清水池相连。
所述膜处理系统包括相互连通、且按水流方向依次布置的微滤膜系统和反 渗透脱盐系统;所述气浮池的出水口与微滤膜系统的进水口相连，所述反渗透 脱盐系统的反渗透产水口即为所述膜处理系统的产水口，所述反渗透脱盐系统 的反渗透浓水口即为所述膜处理系统的废水口。
所述膜处理系统还包括一多介质过滤器，该多介质过滤器的进水口与气浮 池的出水口相连，出水口与微滤膜系统的进水口相连。
所述衍生废水处理系统还包括一衍生废水调节池，用于存储焚烧飞灰漂洗 后的废水，其出水口与气浮池的进水口相连。
所述衍生废水处理系统还包括一布置于气浮池和膜处理系统之间的中间水 池。
所述衍生废水处理系统还包括一布置于膜处理系统和三效蒸发脱盐系统之 间的反渗透浓水池。
本实用新型的有益效果是：衍生废水依次经气浮池、膜处理系统和三效蒸 发脱盐系统处理后得到的水体存储于清水池内，并采用恒压供水系统接至本实 用新型衍生废水处理系统的各用水点或接至焚烧飞灰预处理系统的各用水点， 从而实现废水的循环往复使用，达到污水“零排放”要求，减少环境污染;同 时三效蒸发脱盐系统蒸发后的结晶盐能够再次回收利用。
