申请日2015.04.14
公开(公告)日2015.08.12
IPC分类号C02F1/00
摘要
本实用新型涉及一种环保净化水处理调节器，包括底座，所述底座上设有导向架，还包括升降座，所述升降座安装在导向架上，升降座的左端设有固定板，所述固定板上安装有固定螺钉，升降座的端部安装有螺柱，所述螺柱的右端安装有管套座，所述管套座的右端设有旋转盘，所述旋转盘上设有把手杆，旋转盘与管套座之间安装有筋板。本实用新型通过设置带有螺柱的升降座有助于调节管套座的位置，还通过设置带有固定螺钉的固定板和带有把手杆的旋转板有助于管套座的旋转及固定，通过设置筋板有助于辅助配件安装定位，且结构简单，操作方便，经济实用。

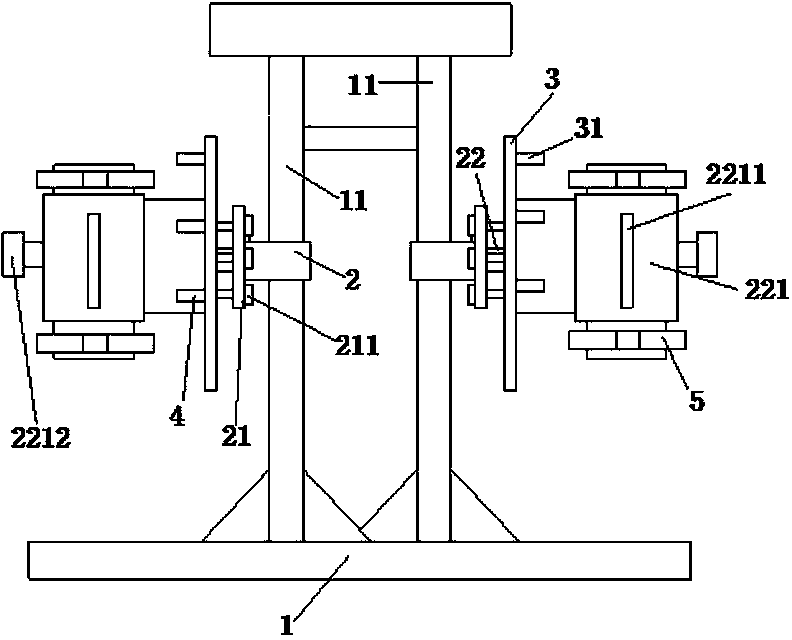

摘要附图
权利要求书
1.一种环保净化水处理调节器，包括底座(1)，所述底座(1)上设有导向架(11)，其特征在于：还包括升降座(2)，所述升降座(2)安装在导向架(11)上，升降座(2)的左端设有固定板(21)，所述固定板(21)上安装有固定螺钉(211)，升降座(2)的端部安装有螺柱(22)，所述螺柱(22)的右端安装有管套座(221)，所述管套座(221)的右端设有旋转盘(3)，所述旋转盘(3)上设有把手杆(31)，旋转盘(31)与管套座(221)之间安装有筋板(4)。
2.根据权利要求1所述的一种环保净化水处理调节器，其特征在于：所述筋板(4)有两个，且对称分布在旋转盘(31)与管套座(221)之间。
3.根据权利要求1所述的一种环保净化水处理调节器，其特征在于：所述管套座(221)上设有长腰形孔(2211)，管套座(221)的中部安装有调节螺钉(2212)，管套座(221)的两端安装有定位螺母(5)。
说明书
一种环保净化水处理调节器
技术领域
本实用新型涉及环保设备设计技术领域，尤其涉及一种环保净化水处理调节器。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该更注重环保。环保设备应该包括成套设备：如空气净化机，污水处理设备，臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的设备。然而，现有市场上的环保净化水处理调节器上缺少有助于调节管套座的位置的装置，这不有些环保净化水处理调节器上缺少有助于管套座的旋转及固定的装置，还有的环保净化水处理调节器上缺少有助于增加管套座的承载能力的装置，不能满足现实情况的需求。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种环保净化水处理调节器。
本实用新型是通过以下技术方案实现：
一种环保净化水处理调节器，包括底座，所述底座上设有导向架，还包括升降座，所述升降座安装在导向架上，升降座的左端设有固定板，所述固定板上安装有固定螺钉，升降座的端部安装有螺柱，所述螺柱的右端安装有管套座，所述管套座的右端设有旋转盘，所述旋转盘上设有把手杆，旋转盘与管套座之间安装有筋板。
作为本实用新型的优选技术方案，所述筋板有两个，且对称分布在旋转盘与管套座之间。
作为本实用新型的优选技术方案，所述管套座上设有长腰形孔，管套座的中部安装有调节螺钉，管套座的两端安装有定位螺母。
现场使用时，操作人员将输入管道安装在管套座上合适位置，再输入管道连接到浊水输出管道上并调节管套座的位置，即可进行环保净化水处理工作。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过设置带有螺柱的升降座有助于调节管套座的位置，通过设置带有固定螺钉的固定板和带有把手杆的旋转板有助于管套座的旋转及固定，通过设置筋板有助于增加管套座的承载能力，且结构简单，操作方便，经济实用。
