申请日2015.06.01
公开(公告)日2015.12.23
IPC分类号C02F9/04
摘要
本实用新型属于油水分离技术领域且公开了一种半自动化污油水处理分离装置，包括油水分离装置本体，所述油水分离装置本体包括沉淀箱、油水分离箱、集油箱和储水箱，所述沉淀箱、油水分离箱、集油箱和储水箱通过水管连接，所述沉淀箱上端设有进液口，所述进液口下端设有喇叭口，所述喇叭口下端设有过滤网，所述沉淀箱一侧设有控制面板和进催化剂口，所述沉淀箱下端设有出料口，所述油水分离箱内设有油水分离器，所述集油箱一侧设有出油口，所述储水箱一侧设有出水口。本实用新型通过喇叭口下部的过滤网，有利于除去污油水中的一些固体物质，通过进催化剂口加入催化剂，有利于加快沉淀反应的进行，通过油水分离装置，有利于快速将油和水进行分离。

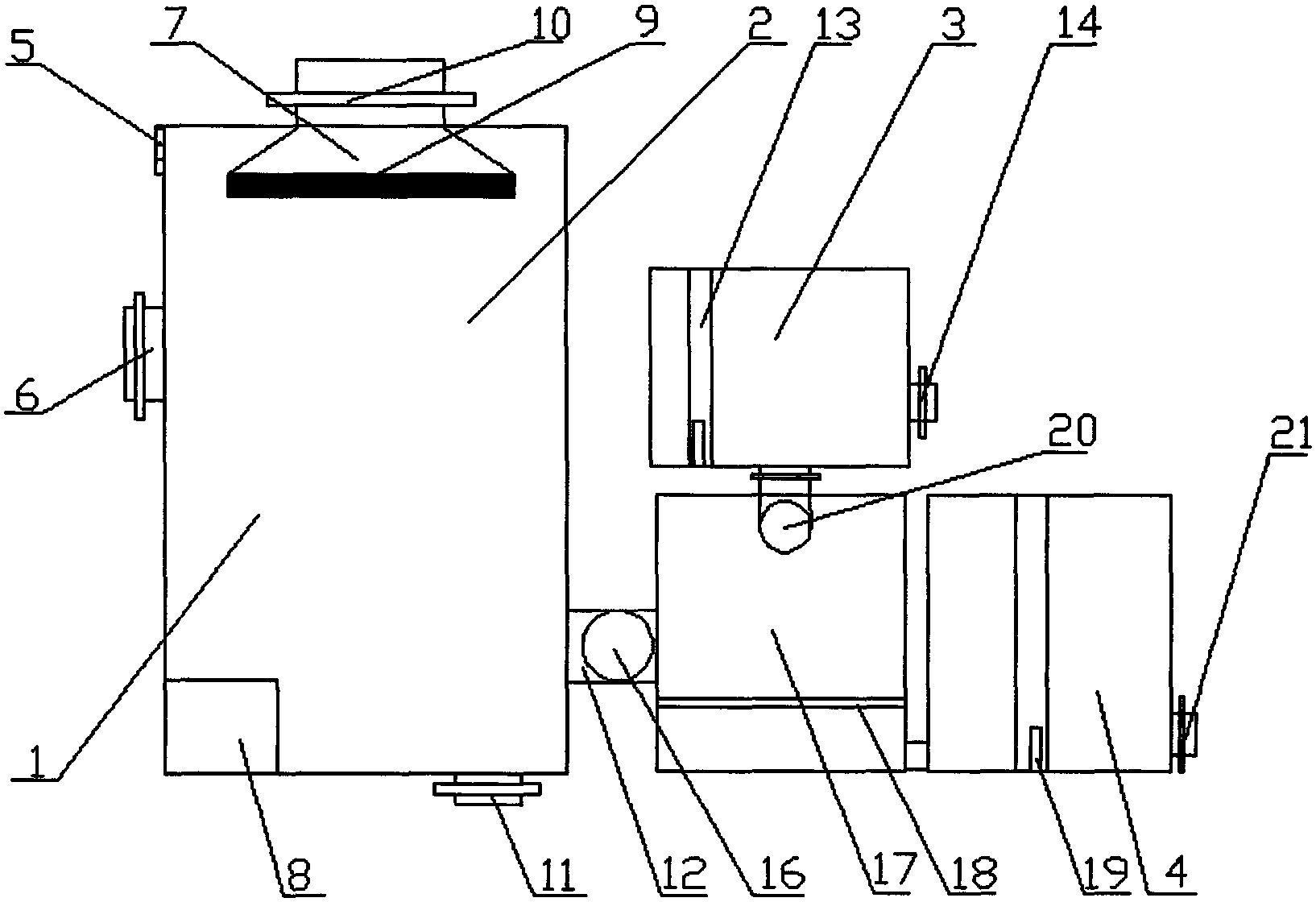

摘要附图
权利要求书
1.一种半自动化污油水处理分离装置，包括油水分离装置本体(1)，其特征在于，所述油水分离装置本体(1)包括沉淀箱(2)、油水分离箱(17)、集油箱(3)和储水箱(4)，所述沉淀箱(2)、油水分离箱(17)、集油箱(3)和储水箱(4)通过导管(12)连接，所述沉淀箱(2)上端设有进液口(10)，所述进液口(10)下端设有喇叭口(7)，所述喇叭口(7)下端设有过滤网(9)，所述沉淀箱(2)一侧设有控制面板(5)和进催化剂口(6)，所述沉淀箱(2)下端设有排料口(11)，所述油水分离箱(17)内设有油水分离器(18)，所述集油箱(3)一侧设有出油口(14)，所述储水箱(4)一侧设有出水口(21)。
2.根据权利要求1所述的一种半自动化污油水处理分离装置，其特征在于，所述沉淀箱(2)内设有温度调节装置(8)，所述温度调节装置(8)内设有温度调节器(15)。
3.根据权利要求1所述的一种半自动化污油水处理分离装置，其特征在于，所述沉淀箱(2)与油水分离箱(17)相连的导管内安装有抽液泵(16)，所述油水分离箱(17)与集油箱(3)相连的导管内安装有抽油泵(20)。
4.根据权利要求1所述的一种半自动化污油水处理分离装置，其特征在于，所述集油箱(3)和储水箱(4)内均设有液位检测装置(13)，所述液位检测装置(13)内设有液位传感器(19)。
5.根据权利要求1所述的一种半自动化污油水处理分离装置，其特征在于，所述控制面板(5)内设有控制系统，所述控制系统通过信号接收装置、信号转换装置和单片机控制液位检测装置(13)和温度调节装置(8)。
说明书
一种半自动化污油水处理分离装置
技术领域
本实用新型涉及一种油水分离装置，具体涉及一种半自动化污油水处理分离装置，属于油水分离技术领域。
背景技术
目前，餐饮业产生的油水中含有很多油脂，直接排放会造成下水管道堵塞和资源浪费，并对环境造成污染。现大多用桶盛装油水，运送到回收处，再用简单的人工分离方法将油和水进行分离，需泵送液体。为提高分离效率，需加入化学药剂。存在的缺点是油水量大，需要大容量的盛装容器，故搬动劳动强度大，运输量大，人工分离效率低，分离不彻底，加入化学药剂则会产生二次污染。
同时，油水分离装置就是将油和水分离开来的仪器，原理主要是根据水和油的密度差，利用重力沉降原理实现油水分离。传统的油水分离装置存在着油、水、杂质、污泥难以分开的问题，即使油、水已经分离，但是油中含有的固体残渣以及污泥等难以清除，造成了油水分离装置的堵塞。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种半自动化污油水处理分离装置，通过喇叭口下部的过滤网，有利于除去污油水中的一些固体物质，通过进催化剂口加入催化剂，有利于加快沉淀反应的进行，通过油水分离装置，有利于快速将油和水进行分离，通过液位检测装置，有利于能够更好的了解集油箱和储水箱的液位变化，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种半自动化污油水处理分离装置，包括油水分离装置本体，所述油水分离装置本体包括沉淀箱、油水分离箱、集油箱和储水箱，所述沉淀箱、油水分离箱、集油箱和储水箱通过导管连接，所述沉淀箱上端设有进液口，所述进液口下端设有喇叭口，所述喇叭口下端设有过滤网，所述沉淀箱一侧设有控制面板和进催化剂口，所述沉淀箱下端设有排料口，所述油水分离箱内设有油水分离器，所述集油箱一侧设有出油口，所述储水箱一侧设有出水口。
作为本实用新型的一种优选技术方案，所述沉淀箱内设有温度调节装置，所述温度调节装置内设有温度调节器。
作为本实用新型的一种优选技术方案，所述沉淀箱与油水分离箱相连的导管内安装有抽液泵，所述油水分离箱与集油箱相连的导管内安装有抽油泵。
作为本实用新型的一种优选技术方案，所述集油箱和储水箱内均设有液位检测装置，所述液位检测装置内设有液位传感器。
作为本实用新型的一种优选技术方案，所述控制面板内设有控制系统，所述控制系统通过信号接收装置、信号转换装置和单片机控制液位检测装置和温度调节装置。
本实用新型所达到的有益效果是：一种半自动化污油水处理分离装置，通过喇叭口下部的过滤网，有利于除去污油水中的一些固体物质，通过进催化剂口加入催化剂，有利于加快沉淀反应的进行，通过油水分离装置，有利于快速将油和水进行分离，通过液位检测装置，有利于能够更好的了解集油箱和储水箱的液位变化，结构简单，易于推广使用。
