申请日2015.06.01
公开(公告)日2015.12.02
IPC分类号C02F1/74; C02F103/36; C02F101/34; C02F101/30
摘要
本实用新型公开了一种用于处理富马酸废水的催化氧化装置，包括若干并联设置于富马酸废水池内的催化氧化单元体，所述催化氧化单元体底部设置有混凝土基础，所述催化氧化单元体顶部设置有连接每一所述催化氧化单元体的出水槽;所述催化氧化单元体包括罐体、进水口、进气口、下支板、催化剂、上盖板;所述罐体固定设置于所述混凝土基础上;所述进水口开设于所述罐体下端两侧;所述进气口开设于所述进水口上端的罐体两侧;所述下支板设置于所述进气口上端的罐体内;所述催化剂设置于所述下支板上;所述上盖板设置于所述催化剂上端的罐体内。本实用新型能够有效处理富马酸废水，而且能耗低、成本低、处理效果好，适用范围广。

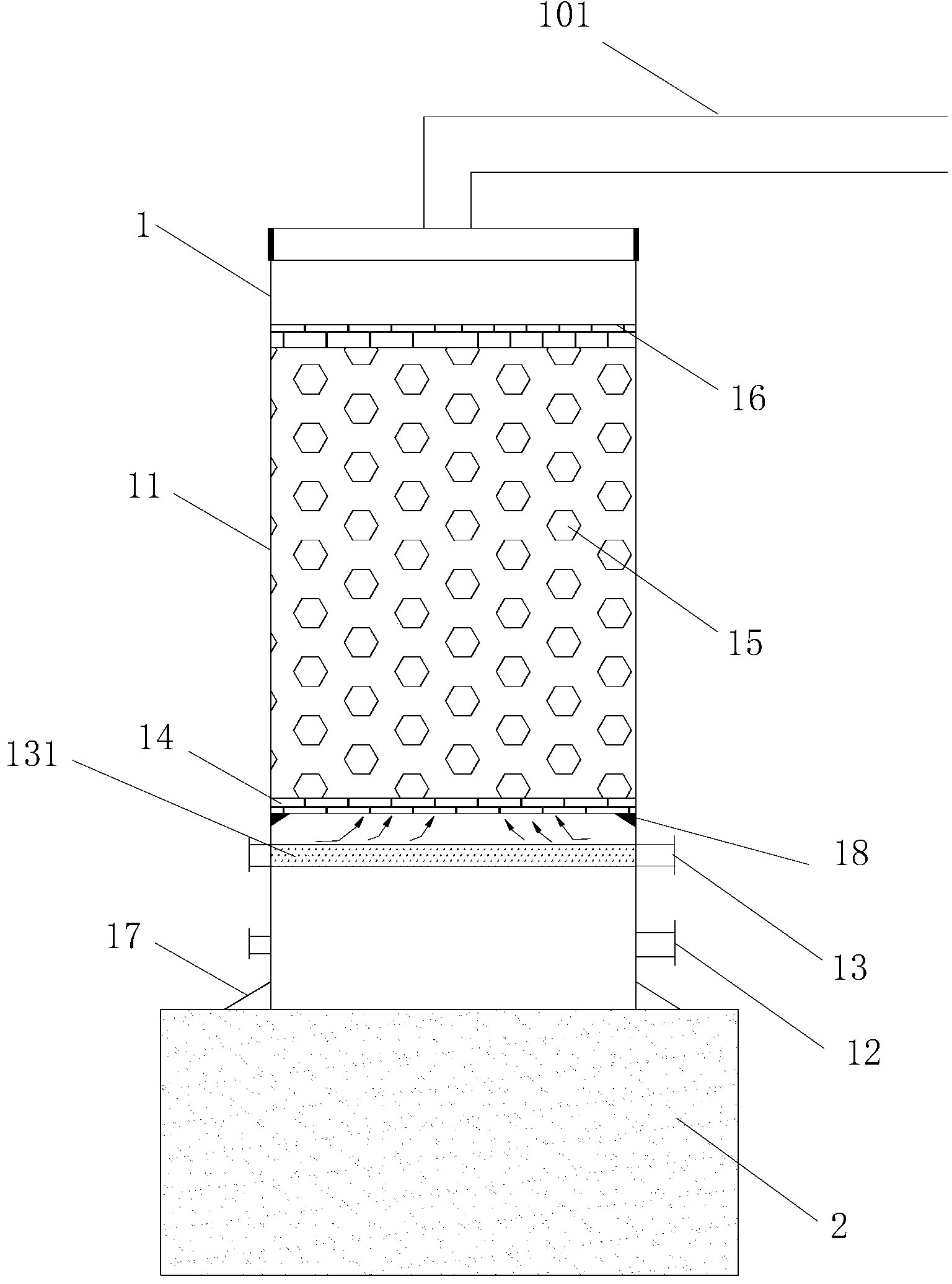

摘要附图
权利要求书
1.一种用于处理富马酸废水的催化氧化装置，其特征在于：包括若干并 联设置于富马酸废水池内的催化氧化单元体，所述催化氧化单元体底部设置 有混凝土基础，所述催化氧化单元体顶部设置有连接每一所述催化氧化单元 体的出水槽。
2.根据权利要求1所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：所述催化氧化单元体包括
罐体，所述罐体固定设置于所述混凝土基础上;
进水口，所述进水口开设于所述罐体下端两侧;
进气口，所述进气口开设于所述进水口上端的罐体两侧;
下支板，所述下支板设置于所述进气口上端的罐体内;
催化剂，所述催化剂设置于所述下支板上;
上盖板，所述上盖板设置于所述催化剂上端的罐体内。
3.根据权利要求2所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：还包括若干布气管，所述若干布气管一端与所述进气口连通，另 一端均匀延伸至所述下支板下方的罐体内。
4.根据权利要求2所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：所述下支板上开设有若干通孔。
5.根据权利要求2所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：所述催化剂呈蜂窝状结构。
6.根据权利要求2所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：所述上盖板上开设有若干通孔。
7.根据权利要求2所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：所述罐体和所述混凝土基础相接处设置有固定脚。
8.根据权利要求2所述的一种用于处理富马酸废水的催化氧化装置，其 特征在于：所述下支板底部与所述罐体相接处设置有支撑架。
说明书
一种用于处理富马酸废水的催化氧化装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种用于处理富马酸废水 的催化氧化装置。
背景技术
富马酸生产废水具有低酸碱值、高重铬酸盐指数的特点，且其中含具有生 物毒性的催化剂，可生化性较差，是目前难处理的废水之一。富马酸废水中 主要含有：FA(富马酸)、PA(邻苯二甲酸)、BuOH(丁醇)等污染因子，其中 FA(富马酸)、PA(邻苯二甲酸)的化学性质都非常稳定，一般生化方法无法处 理，需要采用催化氧化的强氧化技术将分子链打开、开环断链。目前对于富 马酸废水的处理方法主要有真空蒸发、吸附、离子交换、萃取、氧化消除、 铁炭微电解、生化处理等，这些方法不同程度地存在能耗高、成本高、处理 效果差等缺点，在工业应用中具有很大的局限性。
实用新型内容
针对上述问题，本实用新型提供了一种用于处理富马酸废水的催化氧化 装置，该装置不仅处理效果好，而且投资成本低，易于维护管理。
为了达到上述目的，本实用新型采用以下技术方案：
一种用于处理富马酸废水的催化氧化装置，包括若干并联设置于富马酸 废水池内的催化氧化单元体，所述催化氧化单元体底部设置有混凝土基础， 所述催化氧化单元体顶部设置有连接每一所述催化氧化单元体的出水槽。
上述的一种用于处理富马酸废水的催化氧化装置，其中，所述催化氧化 单元体包括
罐体，所述罐体固定设置于所述混凝土基础上;
进水口，所述进水口开设于所述罐体下端两侧;
进气口，所述进气口开设于所述进水口上端的罐体两侧;
下支板，所述下支板设置于所述进气口上端的罐体内;
催化剂，所述催化剂设置于所述下支板上;
上盖板，所述上盖板设置于所述催化剂上端的罐体内。
上述的一种用于处理富马酸废水的催化氧化装置，其中，还包括若干布 气管，所述若干布气管一端与所述进气口连通，另一端均匀延伸至所述下支 板下方的罐体内。
上述的一种用于处理富马酸废水的催化氧化装置，其中，所述下支板上 开设有若干通孔。
上述的一种用于处理富马酸废水的催化氧化装置，其中，所述催化剂呈 蜂窝状结构。
上述的一种用于处理富马酸废水的催化氧化装置，其中，所述上盖板上 开设有若干通孔。
上述的一种用于处理富马酸废水的催化氧化装置，其中，所述罐体和所 述混凝土基础相接处设置有固定脚。
上述的一种用于处理富马酸废水的催化氧化装置，其中，所述下支板底 部与所述罐体相接处设置有支撑架。
采用以上技术方案，能够达到如下有益效果：
1、本实用新型催化氧化单元体内，通过空气、催化剂的作用下，富马酸 废水被快速氧化分解，反应速率快，实现在常温常压下氧化，起到了降解有 机物的目的，氧化效率高，对富马酸、邻苯二甲酸等长链和环状物质可以达 到断链、开环和氧化;
2、本实用新型催化氧化单元体设置在富马酸废水池内，更有利于废水 和催化剂的接触和氧化;
3、本实用新型采用多个催化氧化单元体并联的方式，能够处理有机浓 度高或水量大的富马酸废水，处理更加有针对性;
4、本实用新型催化剂采用蜂窝状结构，表面积大，更有利于催化剂和 有机物的接触，可加快反应速度;
5、本实用新型在催化氧化过程中，同时通入空气，有利于催化剂表面 的杂质颗粒托附，提高催化剂的活性，减少催化剂中毒的几率。
