摘要
本实用新型涉及一种PTA废水分离钴锰系统，包括压滤分离系统，压滤分离系统连接烘干装置和冷却结晶压滤装置，所述冷却结晶压滤装置依次连接离子交换装置，解吸装置，pH值调节系统，一次萃取装置和二次萃取装置，所述一次萃取装置依次连接洗涤装置，碳酸钠反应装置，硫酸反应装置，浓缩结晶装置，所述二次萃取装置依次连接洗涤装置，浓缩结晶装置。采用上述结构后，使得钴锰能从PTA溶液中有效分离，实现资源的再回收利用，节约资源，减少环境污染。
权利要求书
1.一种PTA废水分离钴锰系统，其特征在于：包括压滤分离系统，所述压滤分离系统连接烘干装置和冷却结晶压滤装置，所述冷却结晶压滤装置依次连接离子交换装置，解吸装置，pH值调节系统，一次萃取装置和二次萃取装置，所述一次萃取装置依次连接洗涤装置，碳酸钠反应装置，硫酸反应装置，浓缩结晶装置，所述二次萃取装置依次连接洗涤装置，浓缩结晶装置。
2.根据权利要求1所述PTA废水分离钴锰系统，其特征在于：所述一次萃取装置和二次萃取装置均需添加萃取液。
3.根据权利要求2所述PTA废水分离钴锰系统，其特征在于：所述萃取液的组分为80%磺化煤油、20%P204。
说明书
PTA废水分离钴锰系统
技术领域
本实用新型涉及一种分离系统，尤其是涉及一种从PTA废水中分离钴锰的分离系统。
背景技术
在PTA生产过程中，所产生的废水中除含有大量的苯甲酸、多苯二甲酸、间苯二甲酸等有机化合物外，还含有钴、锰等金属化合物，这些金属化合物来源于对苯二甲酸生产过程中的催化剂，当催化剂使用一段时间后，催化剂活性减弱，钴、锰离子随着废水进入污水处理系统。经活性污泥法处理后，钴、锰离子从液相进入污泥相中，并逐渐富集，污泥经脱水压滤后外送处理。
钴、锰金属离子在PTA污水处理系统污泥中的积累是导致污泥活性降低，沉降性能差的重要原因之一，即使投絮凝剂，污泥脱水仍然困难，投加絮凝剂不仅增加了污泥处理成本，还对环境带来了二次污染。每年排放的废泥中钴、锰金属离子含量超标，由于传统回收技术的局限，无法实现钴、锰分离，既浪费了金属资源又对环境带来危害，污泥的堆放占地面积大而且产生的恶臭严重污染环境，污泥的处理已成为化工行业环保工作的难题。。
发明内容
为了克服上述缺陷，本实用新型提供了一种PTA废水分离钴锰系统。

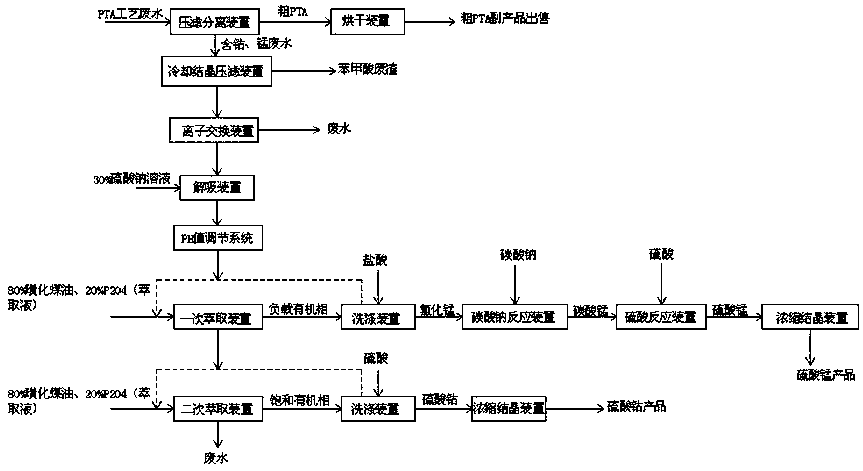

本实用新型解决其技术问题所采用的技术方案是：一种PTA废水分离钴锰系统，包括压滤分离系统，压滤分离系统连接烘干装置和冷却结晶压滤装置，所述冷却结晶压滤装置依次连接离子交换装置，解吸装置，pH值调节系统，一次萃取装置和二次萃取装置，所述一次萃取装置依次连接洗涤装置，碳酸钠反应装置，硫酸反应装置，浓缩结晶装置，所述二次萃取装置依次连接洗涤装置，浓缩结晶装置。
在本实用新型的一个较佳实施例中，一次萃取装置和二次萃取装置均需添加萃取液。
在本实用新型的一个较佳实施例中，萃取液的组分为80%磺化煤油、20%P204。
本实用新型的有益效果是：采用上述结构后，使得钴锰能从PTA溶液中有效分离，实现资源的再回收利用，节约资源，减少环境污染。
