申请日2015.04.30
公开(公告)日2015.09.09
IPC分类号C02F3/30
摘要
本实用新型公开了一种污水处理微生物反应器，所述反应器包括厌氧池和好氧池，所述厌氧池底部连接有厌氧进水管，内部包括厌氧污泥层和过滤层，顶部设有出气口;所述好氧池内部填充有用于固定微生物的生物载体，底部设有曝气管，所述曝气管连接有鼓风机，所述厌氧池顶部通过厌氧出水管与所述好氧池底部的好氧进水管连接，所述好氧池上部设有好氧出水管;本实用新型在厌氧池中设置过滤层，可有效截留水中的悬浮厌氧污泥碎片，使上层出水水质清澈，降低接下来的好氧处理压力;好氧池中将微生物固定在生物载体上，不仅提高污泥耐负荷能力和污染物去除率，同时使好氧处理与沉淀分离一体化，有效减少占地面积、降低运营成本及运行维护的复杂度。
权利要求书
1.一种污水处理微生物反应器，其特征在于：所述反应器包括厌氧池和好 氧池，所述厌氧池底部连接有厌氧进水管，内部包括厌氧污泥层和过滤层，顶 部设有出气口;所述好氧池内部填充有用于固定微生物的生物载体，底部设有 曝气管，所述曝气管连接有鼓风机，所述厌氧池顶部通过厌氧出水管与所述好 氧池底部的好氧进水管连接，所述好氧池上部设有好氧出水管。
2.根据权利要求1所述的污水处理微生物反应器，其特征在于：所述厌氧 进水管连接有水泵。
3.根据权利要求1所述的污水处理微生物反应器，其特征在于：所述厌氧 池底部设有厌氧布水管，所述厌氧进水管与所述厌氧布水管连接。
4.根据权利要求1所述的污水处理微生物反应器，其特征在于：所述好氧 池内的曝气管为若干，若干所述曝气管通过一曝气总管与所述鼓风机连接。
5.根据权利要求1所述的污水处理微生物反应器，其特征在于：所述厌氧 污泥层位于所述过滤层下方。
6.根据权利要求1所述的污水处理微生物反应器，其特征在于：所述好氧 池底部设有好氧布水管，所述好氧进水管连接所述好氧布水管。
说明书
污水处理微生物反应器
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水处理微生物反应器。
背景技术
2014年4月24日，十二届全国人大常委会第八次会议表决通过了《环保法 修订案》，新《环境保护法》已经于2015年1月1日施行，这说明国家对环境 保护越来越重视。而随着工业迅速发展，污水污染问题日益严重，迫切需要新 技术、新装置等来解决污水污染问题。
目前，现有的污水处理装置种类繁多，其中，污水处理的主要方法无外乎 是化学法、物理法和生物法。而化学法主要添加化学试剂，极易造成二次污染; 物理法包括吸附、过滤等，其成本比较高。微生物处理法作用温和、处理彻底， 不产生二次污染。现有的一些污水处理设备工艺复杂，占地面积大，处理周期 长，成本高，不利于推广普及。所以针对污水处理的繁多方法和复杂工艺，亟 需开发简单、有效的处理技术及设备。
发明内容
本实用新型要解决的技术问题是提供一种简单有效的污水处理微生物反应 器。
为达到上述目的，本实用新型一种污水处理微生物反应器，所述反应器包 括厌氧池和好氧池，所述厌氧池底部连接有厌氧进水管，内部包括厌氧污泥层 和过滤层，顶部设有出气口;所述好氧池内部填充有用于固定微生物的生物载 体，底部设有曝气管，所述曝气管连接有鼓风机，所述厌氧池顶部通过厌氧出 水管与所述好氧池底部的好氧进水管连接，所述好氧池上部设有好氧出水管。
其中所述厌氧进水管连接有水泵。
其中所述厌氧池底部设有厌氧布水管，所述厌氧进水管与所述厌氧布水管 连接。
其中所述好氧池内的曝气管为若干，若干所述曝气管通过一曝气总管与所 述鼓风机连接。
其中所述厌氧污泥层位于所述过滤层下方。
其中所述好氧池底部设有好氧布水管，所述好氧进水管连接所述好氧布水 管。
本实用新型污水处理微生物反应器与现有技术不同之处在于本实用新型取 得了如下技术效果：
1、本实用新型通过设置厌氧污泥的过滤层，可有效截留水中的悬浮厌氧污 泥碎片，使上层出水水质清澈，降低接下来的好氧处理压力;好氧池中添加生 物载体，可固定微生物活性污泥，不仅提高污泥耐负荷能力和污染物去除率， 同时使好氧处理与沉淀分离一体化，有效减少占地面积、降低运营成本及运行 维护的复杂度;
2、本实用新型厌氧处理单元和好氧处理单元可同时进行，也可作为两个独 立的处理单元，可根据不同来源的污水水质，单独选择不同的处理单元，如果 单一的处理单元可以满足出水要求，则可单独使用，进一步增加反应器的利用 率，降低运行的复杂度，有效节约运行处理成本。

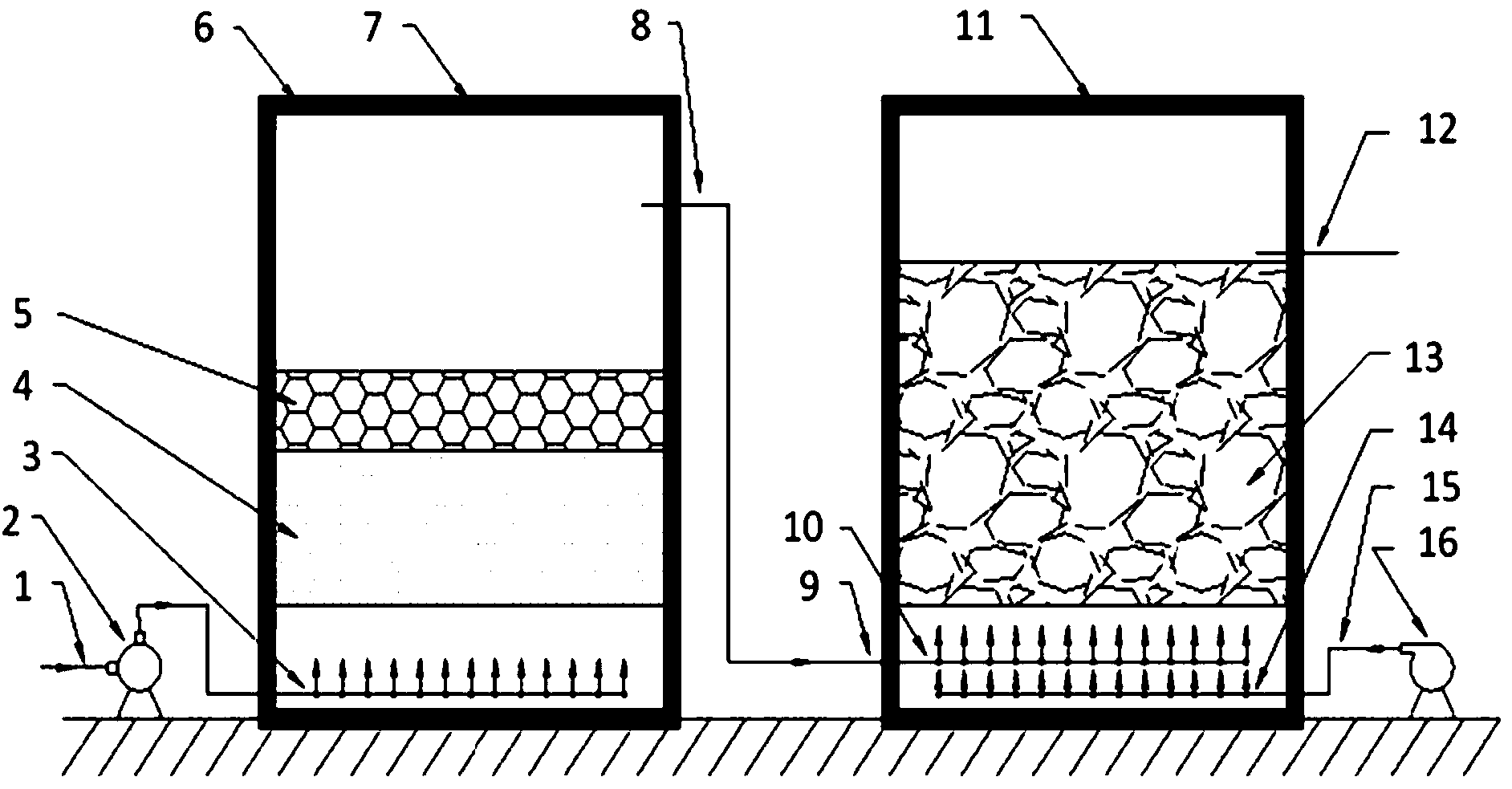

下面结合附图对本实用新型作进一步说明。
