申请日2015.04.30
公开(公告)日2015.09.09
IPC分类号B01F7/16; C02F1/00; B01F15/02
摘要
本实用新型公开了一种水处理自动加药装置,包括机架,所述机架分为上下层结构,所述机架的上层设有药剂罐,所述药剂罐的顶部设有搅拌机,所述搅拌机连接驱动设于药剂罐内部的搅拌器,所述机架的下层设有溶液箱,所述溶液箱通过管道连接药剂罐,其连接管道上设有计量泵,所述药剂罐的底部设有药剂出口。本实用新型采用的是机电一体化结构形式,配有搅拌系统、加药系统和自动控制系统,可组合成一个整体,可实现就地控制、远程自动控制、手动和自动相互转换加药,助利加药装置具有结构紧凑,体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。
权利要求书

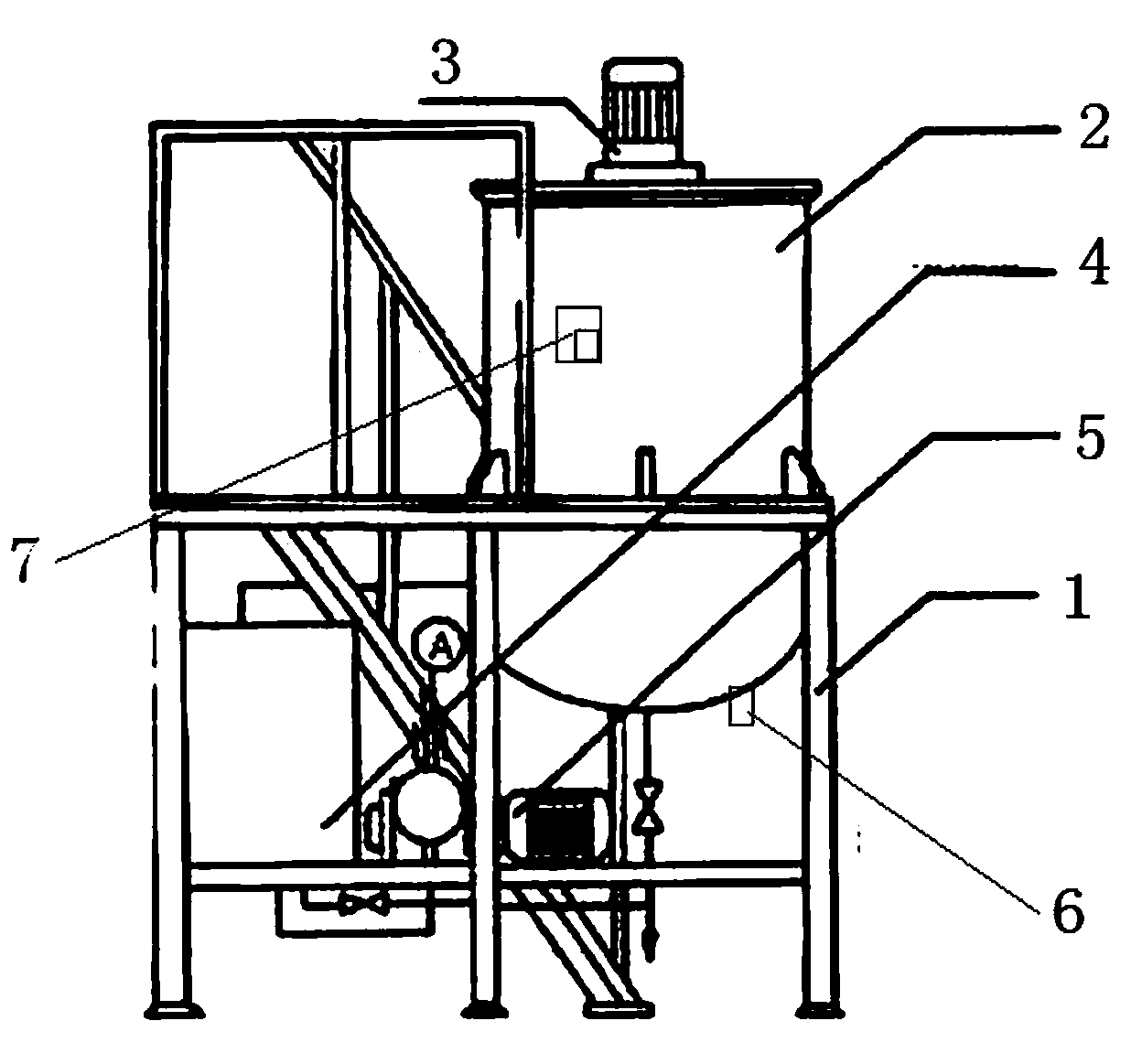

1.一种水处理自动加药装置,其特征在于:包括机架(1),所述机架(1)分为上下层结构,所述机架(1)的上层设有药剂罐(2),所述药剂罐(2)的顶部设有搅拌机(3),所述搅拌机(3)连接驱动设于药剂罐(2)内部的搅拌器,所述机架(1)的下层设有溶液箱(4),所述溶液箱(4)通过管道连接药剂罐(2),其连接管道上设有计量泵(5),所述药剂罐(2)的底部设有药剂出口(6)。
2.根据权利要求1所述的水处理自动加药装置,其特征在于:所述药剂罐(2)呈圆筒状。
3.根据权利要求1所述的水处理自动加药装置,其特征在于:所述药剂罐(2)的外侧设有液面报警器(7),所述液面报警器(7)连接设于药剂罐(2)内的液面传感器。
说明书
水处理自动加药装置
技术领域
本实用新型涉及水处理技术领域,特别涉及一种水处理自动加药装置。
背景技术
加药装置开发生产的一款自动加药产品,主要用于电厂的锅炉给水、循环水、加联氨、磷酸盐等处理,也可用于石油、化工、环保、供水系统等行业。单元组合式加药装置,主要有溶液箱、计量泵、过滤器、安全阀、止回阀、压力表、缓冲罐、液位计、控制柜等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间,将进水口、出药口接好并接通电源即可启动投入运行,这种工厂化的整套装置,可大大减少设计和现场施工的工作量,对整机系统的质量、安全和现场投运提供了可靠的保证。水处理加药装置。在水处理过程中向自来水、废水、污水中加药。主要用于有关给排水处理、环保等工艺流程。如自来水厂、宾馆、饭店、游泳池、污水处理厂等。
发明内容
为了克服上述缺陷,本实用新型提供了一种能够应用于上述领域,效果好,自动化程度高的水处理自动加药装置。
本实用新型为了解决其技术问题所采用的技术方案是:一种水处理自动加药装置,其特征在于:包括机架,所述机架分为上下层结构,所述机架的上层设有药剂罐,所述药剂罐的顶部设有搅拌机,所述搅拌机连接驱动设于药剂罐内部的搅拌器,所述机架的下层设有溶液箱,所述溶液箱通过管道连接药剂罐,其连接管道上设有计量泵,所述药剂罐的底部设有药剂出口。
作为本实用新型的进一步改进,所述药剂罐呈圆筒状。
作为本实用新型的进一步改进,所述药剂罐的外侧设有液面报警器,所述液面报警器连接设于药剂罐内的液面传感器。
本实用新型的有益效果是:本实用新型采用的是机电一体化结构形式,配有搅拌系统、加药系统和自动控制系统,可组合成一个整体,可实现就地控制、远程自动控制、手动和自动相互转换加药,助利加药装置具有结构紧凑,体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。
