申请日2015.10.22
公开(公告)日2016.02.17
IPC分类号G05D9/12
摘要

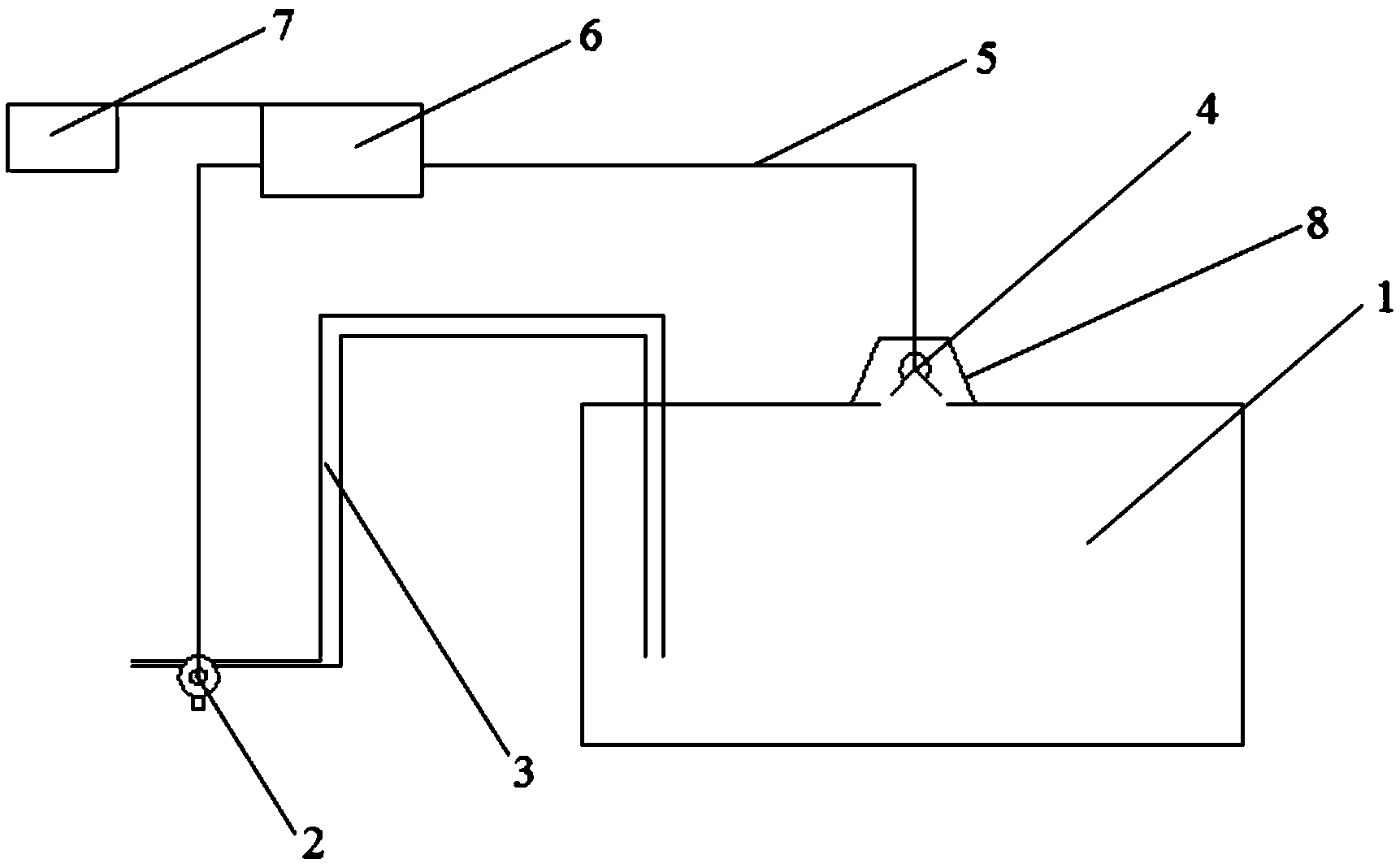

本实用新型涉及一种水位控制箱，尤其是指一种污水自动排放控制箱，包括污水池、水泵和水管，所述的水管一端设在污水池内，一端与水泵相连，在所述的污水池正上方中央位置还设有超声波液位传感器，所述的超声波液位传感器通过信号线与PLC控制器相连，所述的PLC控制器监测的数据通过显示装置显示，所述的PLC控制器还与水泵相连并控制水泵的转速。本实用新型通过PLC控制器、显示装置和超声波液位传感器三者之间的通讯连接，实现对污水池内的水位进行实时监视和控制，并通过PLC控制器实现自动控制水泵的开与停达到无人值守下的精确排水。此装置结构简单，维修方便，不仅适用于污水池，也适用于地下车库排水系统、江河湖波的水位检测或鱼塘等。
摘要附图
权利要求书
1.一种污水自动排放控制箱，包括污水池(1)、水泵(2)和水管(3)，所述的水管(3)一端设在污水池(1)内，一端与水泵(2)相连，其特征在于：在所述的污水池(1)正上方中央位置还设有超声波液位传感器(4)，所述的超声波液位传感器(4)通过信号线(5)与PLC控制器(6)相连，所述的PLC控制器(6)监测的数据通过显示装置(7)显示，所述的PLC控制器(6)还与水泵(2)相连并控制水泵(2)的转速。
2.根据权利要求1所述的一种污水自动排放控制箱，其特征在于：所述的超声波液位传感器(4)上方设有一个挡板(8)。
3.根据权利要求1所述的一种污水自动排放控制箱，其特征在于：所述的水管(3)插入污水池(1)一端的端口离污水池(1)底面的直线距离为10-50cm。
4.根据权利要求1或3所述的一种污水自动排放控制箱，其特征在于：所述的水管(3)表面设有一层保温层，其材料为聚氨酯，厚度为5mm，密度为34kg/m3。
5.根据权利要求1所述的一种污水自动排放控制箱，其特征在于：所述的水泵(2)表面设有保温隔层，其材料为酚醛泡沫。
说明书
一种污水自动排放控制箱
技术领域
本实用新型涉及一种水位控制箱，尤其是指一种污水自动排放控制箱。
背景技术
一般情况下，污水池里的污水常常通过人工操作排水，费时费力。公开号为CN202466780U号专利，公开了一种污水排放自动水位控制箱，它核心技术采用的是四个水位浮球阀对污水池内的水位进行控制，采用浮球阀来控制污水池会产生如下不良后果：
1、污水池内的水质污染严重，机械式的浮球阀会在恶劣的水质中极易损坏;
2、采用多个浮球装置，简单的结构复杂化以后可能会导致排水系统混乱，达不到精确排污水的效果，而且在污水池内也不容易维修浮球阀;
3、浮球阀结构不具备实施监控水位的作用，操作人员不能通过此结构判断污水池内污水的水位及变化特点。
发明内容
本实用新型是为避免上述现有技术存在不足之处，提供一种通过PLC控制器和超声波液位传感器对污水池内的水位实时监控、自动排水的污水自动排放控制箱。
为解决上述技术问题，本实用新型采取如下技术方案：
一种污水自动排放控制箱，包括污水池、水泵和水管，所述的水管一端设在污水池内，一端与水泵相连，在所述的污水池正上方中央位置还设有超声波液位传感器，所述的超声波液位传感器通过信号线与PLC控制器相连，所述的PLC控制器监测的数据通过显示装置显示，所述的PLC控制器还与水泵相连并控制水泵的转速。
优选地，所述的超声波液位传感器上方设有一个挡板。
优选地，所述的水管插入污水池一端的端口离污水池底面的直线距离为10-50cm。
优选地，所述的水管表面设有一层保温层，其材料为聚氨酯，厚度为5mm，密度为34kg/m3。
优选地，所述的水泵表面设有保温隔层，其材料为酚醛泡沫。
与现有技术相比，本发明的有益效果为：
本实用新型一种污水自动排放控制箱，通过PLC控制器、显示装置和超声波液位传感器三者之间的通讯连接，实现对污水池内的水位进行实时监视和控制，并通过PLC控制器实现自动控制水泵的开与停达到无人值守情况的精确排水。此装置结构简单，维修方便，不仅适用于污水池，也适用于地下车库排水系统、江河湖波的水位检测或鱼塘等。
