申请日2015.08.13
公开(公告)日2016.02.03
IPC分类号B01F7/18; C02F1/00
摘要
本实用新型公开了一种溶药搅拌装置及水处理溶药桶,包括变频电机、减速机、搅拌主轴和浆叶,搅拌主轴一端与减速机相连,所述浆叶为三角形浆叶,该三角形浆叶有两片,对称连接在搅拌主轴另一端上。与现有的相比,本实用新型搅拌均匀,溶药快。
权利要求书
1.一种溶药搅拌装置,包括变频电机、减速机、搅拌主轴和浆叶,搅拌主轴一端与减速机相连,其特征在于:所述浆叶为三角形浆叶,该三角形浆叶有两片,对称连接在搅拌主轴另一端上。
2.根据权利要求1所述的溶药搅拌装置,其特征在于:所述每片三角形浆叶水平截面为由L1、L2、L3、L4组成的四边形,顶点A到L3的垂直距离为50MM, L1长度为190MM,L2长度为18MM,L3长度600MM;每片三角形浆叶纵截面为长方形,长方形宽H1为9MM。
3.根据权利要求1或2任一权利要求所述的溶药搅拌装置,其特征在于:所述每片三角形浆叶设置有一搅拌主轴连接面,连接面为长方形,长为18MM,宽为9MM。
4.根据权利要求3所述的溶药搅拌装置,其特征在于:所述连接为焊接或螺栓连接。
5.一种水处理溶药桶,包括桶体,其特征在于:所述桶体内装有权利要求 1或2任一权利要求所述的溶药搅拌装置。
说明书
溶药搅拌装置及水处理溶药桶
技术领域
本实用新型属于水处理领域,特别涉及一种溶药搅拌装置及水处理溶药桶。
背景技术
现有的水处理溶药桶溶药时搅拌不均匀,溶药时间慢,非常不适合于水处理的正常发展。
实用新型内容
本实用新型的目的之一就在于提供一种溶药搅拌装置,该溶药搅拌装置搅拌均匀,溶药快。

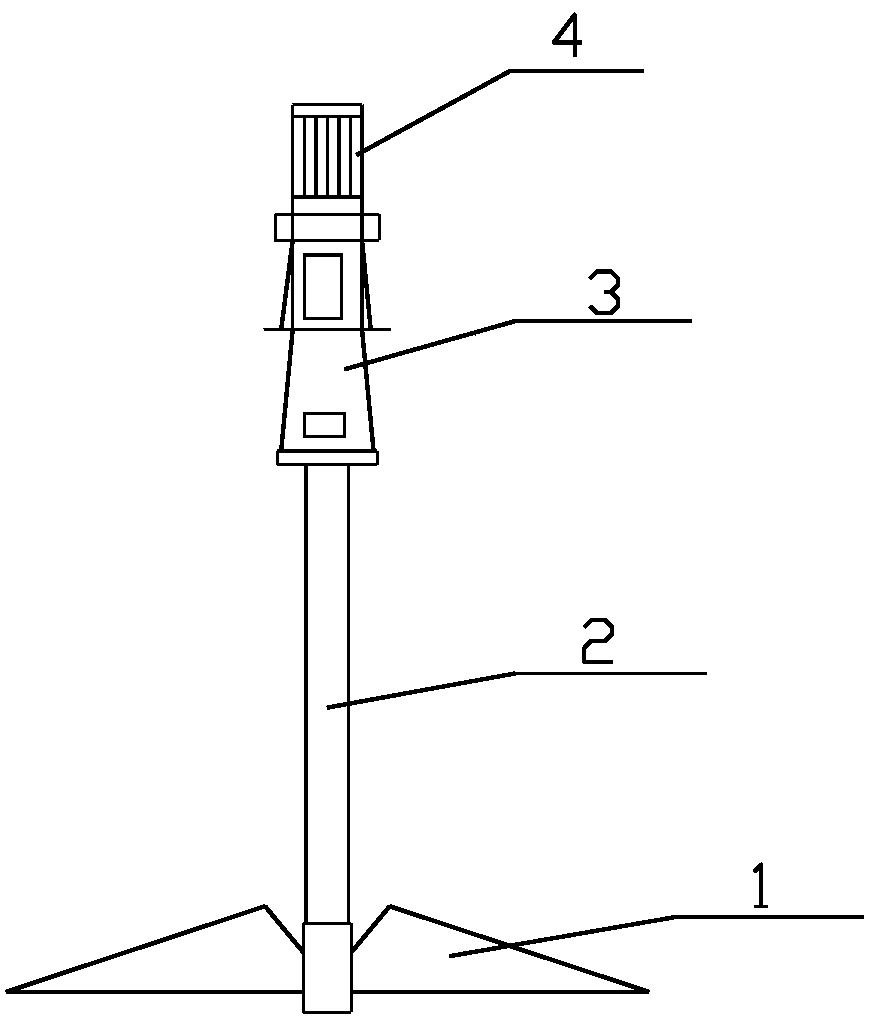

技术方案是:一种溶药搅拌装置,包括变频电机、减速机、搅拌主轴和浆叶,搅拌主轴一端与减速机相连,所述浆叶为三角形浆叶,该三角形浆叶有两片,对称连接在搅拌主轴另一端上。
作为优选,所述每片三角形浆叶水平截面为由L1、L2、L3、L4组成的四边形,顶点A到L3的垂直距离为50MM,L1长度为190MM,L2长度为18MM, L3长度600MM;每片三角形浆叶纵截面为长方形,长方形宽H1为9MM。
作为优选,所述每片三角形浆叶设置有一搅拌主轴连接面,连接面为长方形,长为18MM,宽为9MM。
作为优选,所述连接为焊接或螺栓连接。
本实用新型的目的之二就在于提供一种水处理溶药桶。
技术方案是:一种水处理溶药桶,包括桶体,所述桶体内装有上述的溶药搅拌装置。
与现有技术相比,本实用新型的有益效果在于:
本实用新型具有三角形桨叶,使得药剂桶内的液体能够得到充分快速的搅拌,特别是对于一些浓度较高易于沉淀的混合液有很好的溶解搅拌效果。另一方面,该溶药搅拌装置采用了手动控制与自动控制相结合的运行方式,能在一段时间间隔后自动启动一段时间,防止药剂桶内的药剂浓度不均甚至产生沉淀,这一设置也使得配药的时候能及时地控制搅拌器的状态。
